5.11  缩放

使用缩放命令可以将一个或多个元素复制并与按选定的参考缩放给定的比率。下面以图5.11.1所示的模型为例，介绍创建缩放曲面的一般过程。

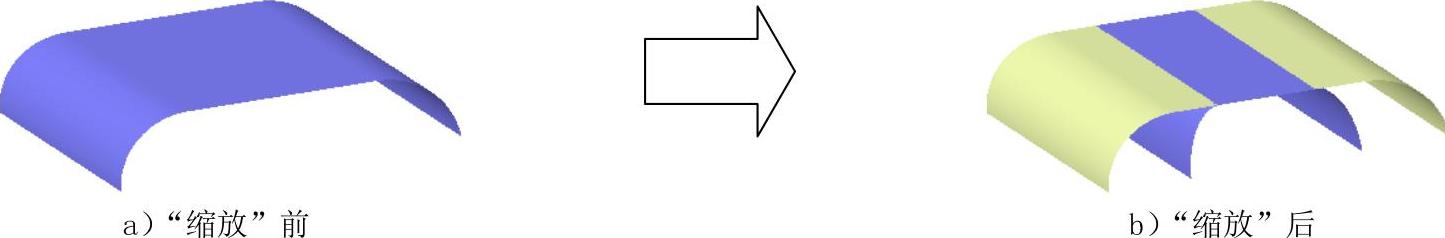

图5.11.1 缩放

Step1.打开文件D:\cat2014.8\work\ch05.11\scaling.CATPart。

Step2.选择命令。选择命令，系统弹出如图5.11.2所示的“缩放定义”对话框。

Step3.定义缩放元素。在图形区选取图5.11.3所示的面1作为缩放元素。

Step4.定义缩放参考。选取yz平面为缩放参考。(https://www.daowen.com)

Step5.定义缩放比率。在“缩放定义”对话框中的后的文本框中输入值0.5。

Step6.单击按钮，完成曲面的缩放。

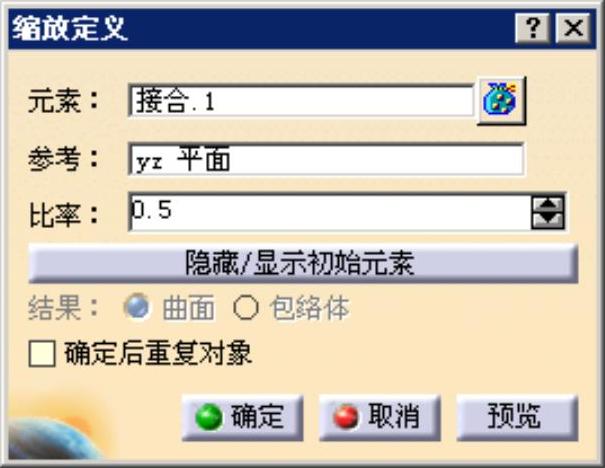

图5.11.2 “缩放定义”对话框

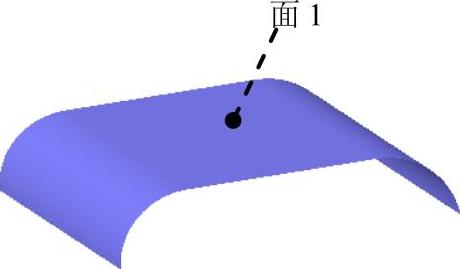

图5.11.3 定义缩放元素
