配料实例31

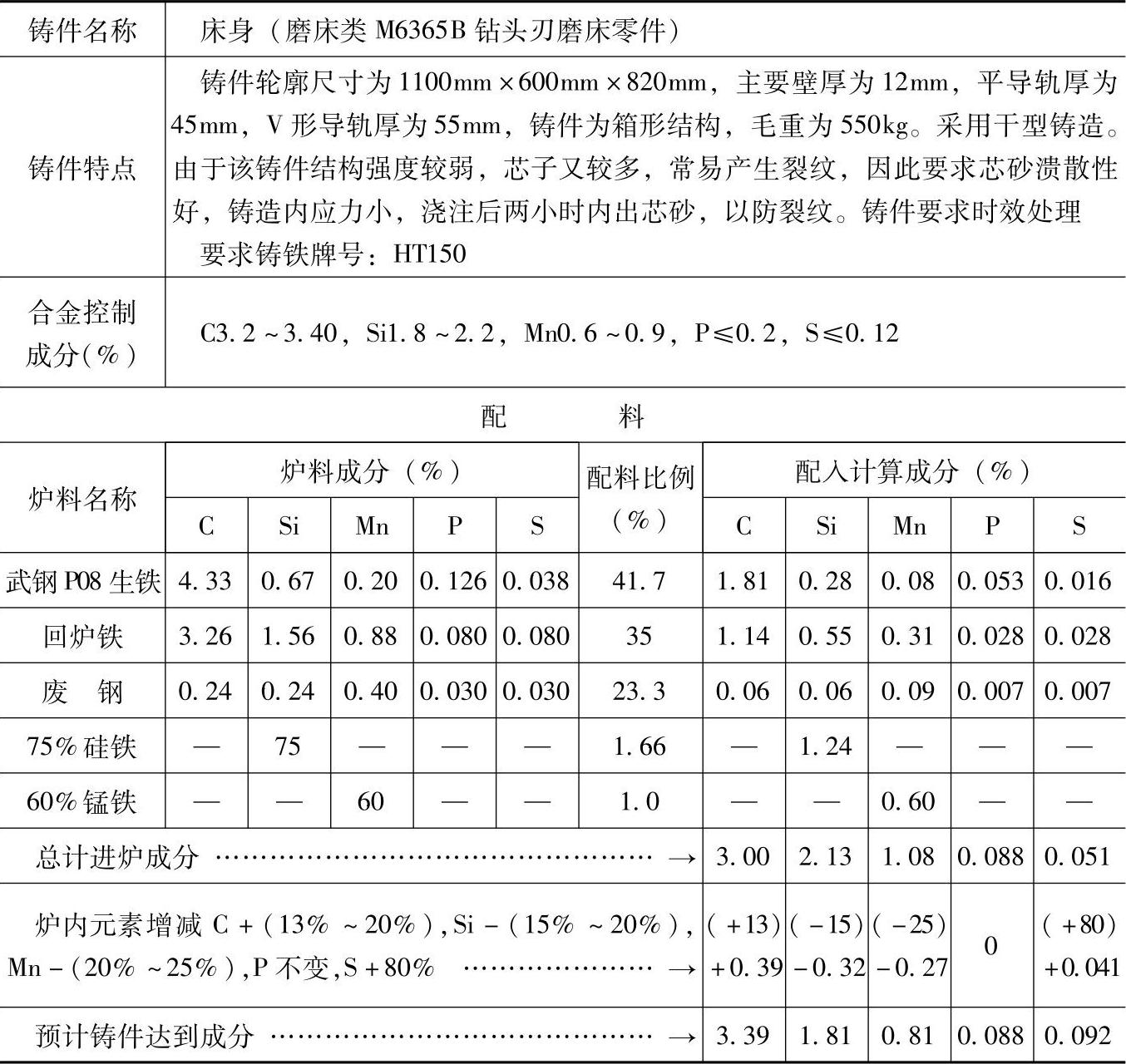

表1.1-31 HT150的灰铸铁配料

注：1.采用多排小风口热风炉胆冲天炉熔炼，熔化率为3t/h，炉内碳增加13%～20%、硅烧损15%～20%、锰烧损20%～25%，磷不变、硫增加80%。

2.本配料实际达到成分：C3.28%，Si1.79%，Mn0.80%，P0.09%，S0.10%。

实际达到性能：硬度为205HBW，抗拉强度为245～254.8MPa，抗弯强度为401.8～441MPa。

实际达到金相组织：

石墨类型：A型石墨呈粗片分布，带少量B型石墨，石墨长度>0.08～

0.12mm，石墨数量>8%～12%（体积分数）。

基体：珠光体90%（体积分数），铁素体5%～10%（体积分数），磷共晶微量。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于磨床中要求灰铸铁HT150的其他铸件，如电器门、支架、液压缸等铸件。
