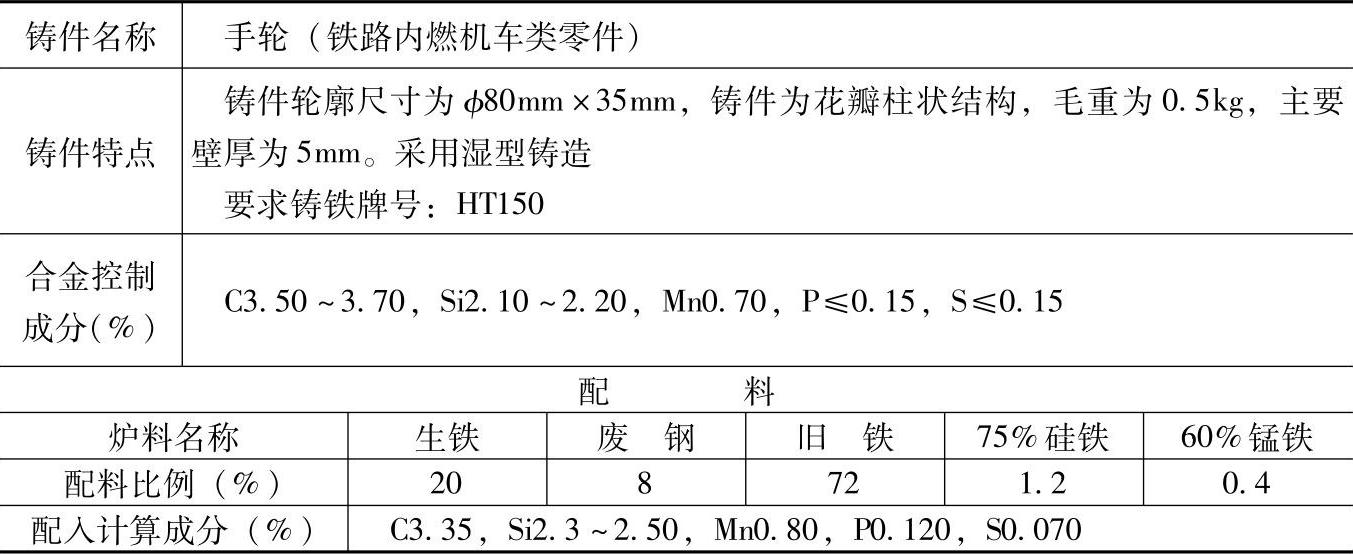

表1.1-98 HT150的灰铸铁配料
注：1.采用熔炼炉类型：小风口热风冲天炉，炉内硅烧损13%～17%、锰烧损15%～20%。
2.炉前用三角试片检验白口，控制铁液成分，用75%硅铁调软铁液。
3.检测结果：
化学成分（%）：C3.61，Si2.12，Mn0.69，P0.125，S0.110；
力学性能：抗拉强度为160MPa，硬度为175HBW。
4.各成分含量和配料比例皆指质量分数。
