配料实例99

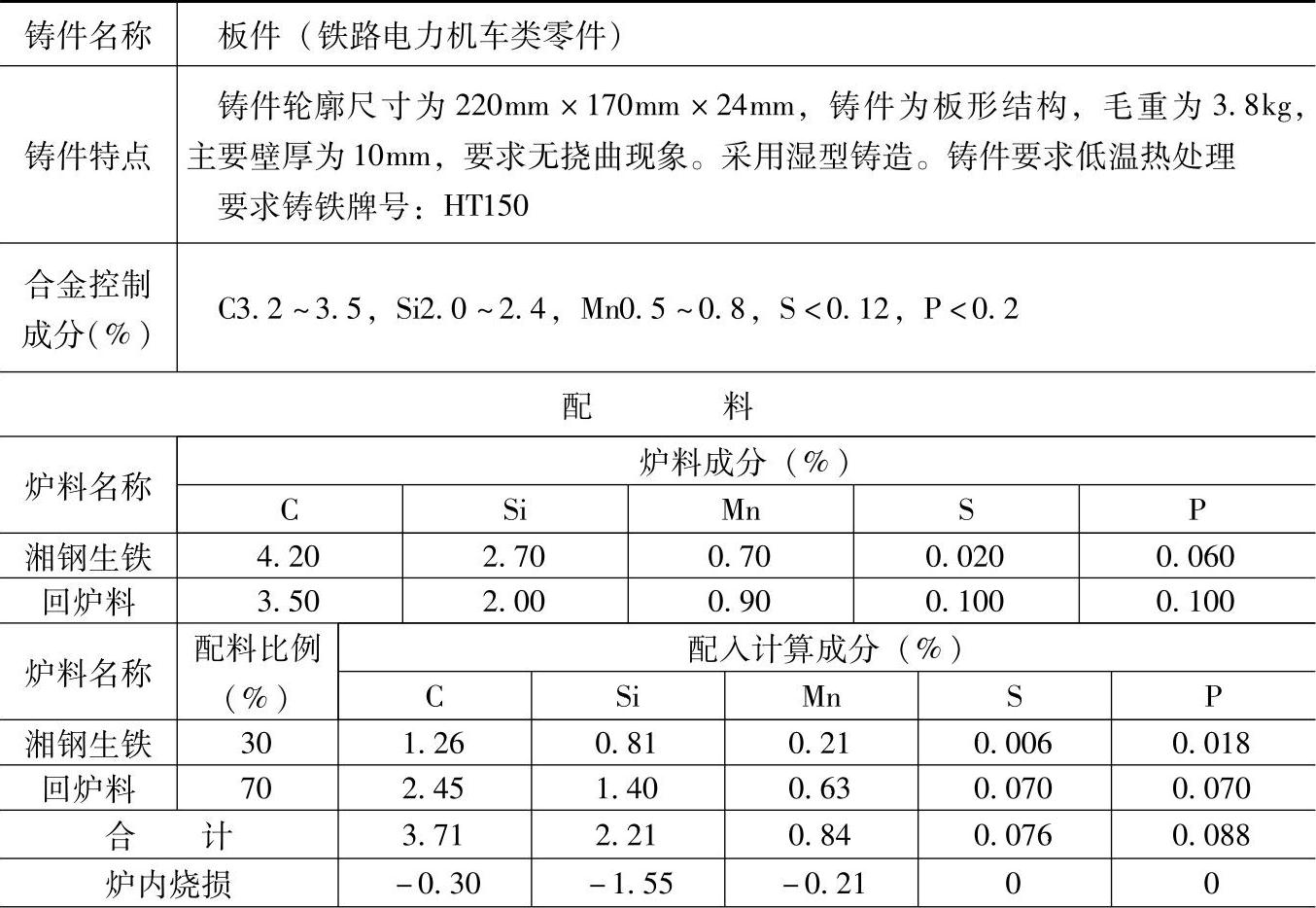

表1.1-99 HT150的灰铸铁配料

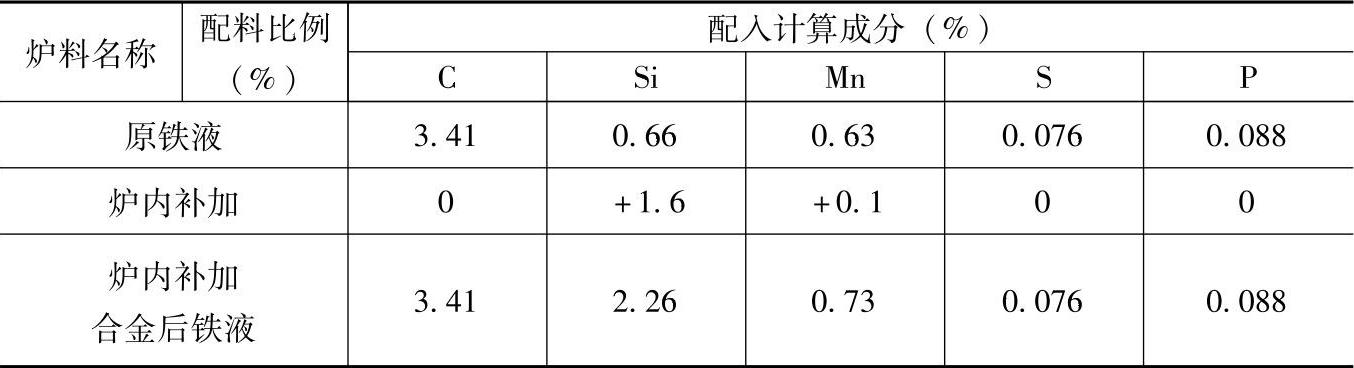

（续）

注：1.采用熔炼炉类型：0.5t三相电弧炉，炉内碳烧损8%、硅烧损70%、锰烧损25%、磷和硫不变。

2.炉内100kg炉料加75%硅铁2.37kg，硅烧损率10%；加70%锰铁0.16kg，锰烧损率10%。

3.检测结果；

化学成分（%）：C3.34，Si2.12，Mn0.65，P0.078，S0.03；

力学性能：抗拉强度为160MPa，硬度为181HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于电力机车中要求灰铸铁HT150的铸铁手轮、罩和法兰盘等铸件。
