配料实例100

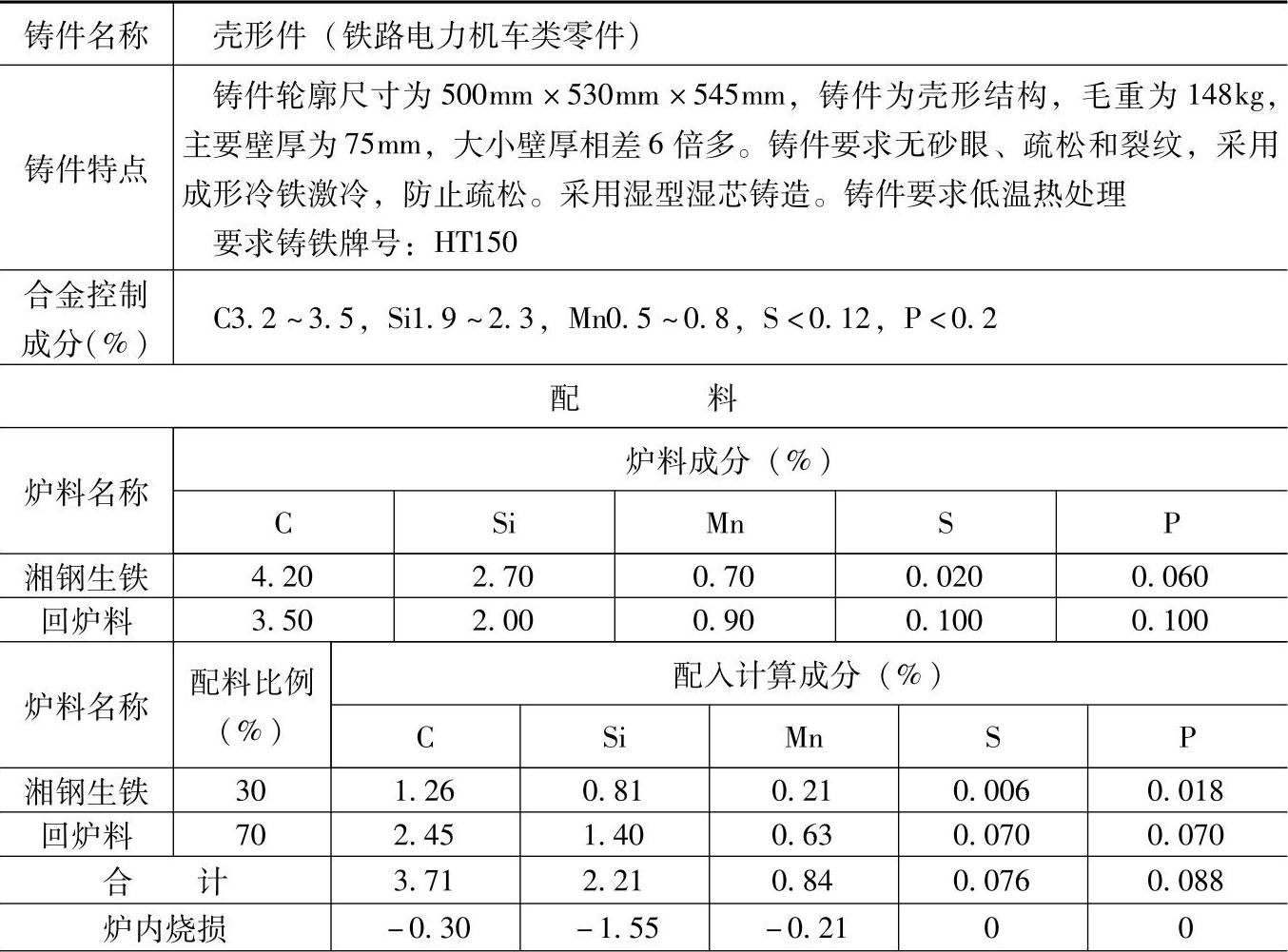

表1.1-100 HT150的灰铸铁配料

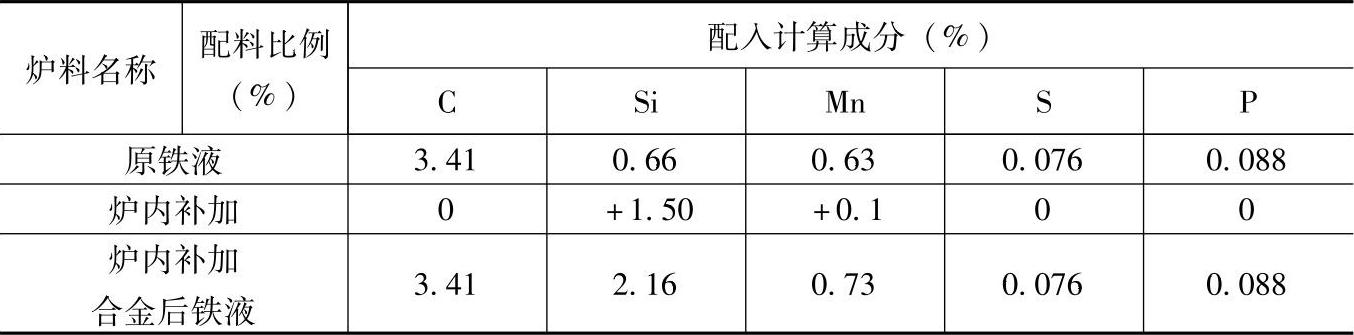

（续）

注：1.采用熔炼炉类型：0.5t三相电弧炉，炉内碳烧损8%、硅烧损70%、锰烧损25%、磷和硫不变。

2.炉内100kg炉料加75%硅铁2.22kg，硅烧损率为10%；加70%锰铁0.16kg，锰烧损率为10%。

3.检测结果：

化学成分（%）：C3.36，Si2.08，Mn0.7，P0.072，S0.045；

力学性能：抗拉强度为152MPa，硬度为185HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于电力机车中要求灰铸铁HT150的铸铁机座（压缩机、通风机）、端盖、内轴承盖和外轴承盖等铸件。
