配料实例101

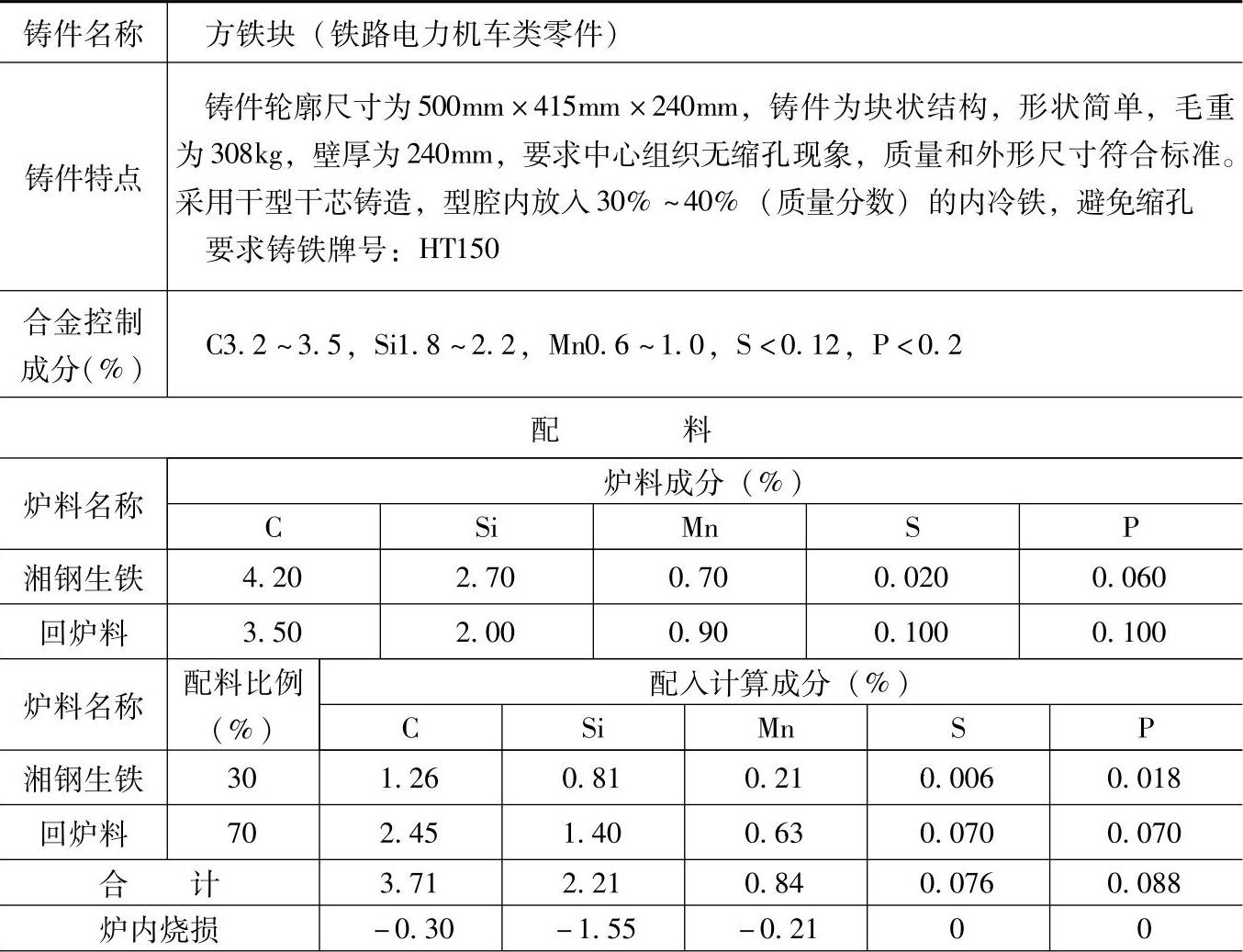

表1.1-101 HT150的灰铸铁配料

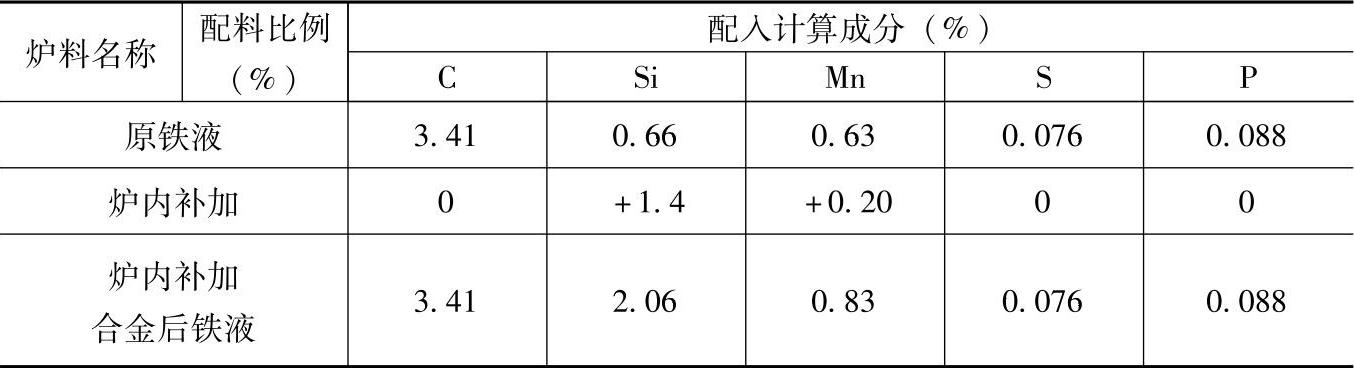

（续）

注：1.采用熔炼炉类型：0.5t三相电弧炉，炉内熔化元素增减率：碳烧损8%、硅烧损70%、锰烧损25%，硫、磷不变。

2.炉内100kg炉料加75%硅铁2.1kg，硅烧损率为10%；加70%锰铁0.32kg，锰烧损率为10%。

3.检测结果：

化学成分（%）：C3.28，Si1.92，Mn0.71，P0.078，S0.041；

力学性能：抗拉强度为146MPa，硬度为175HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于电力机车中要求灰铸铁HT150的压车铁等铸件。
