配料实例102

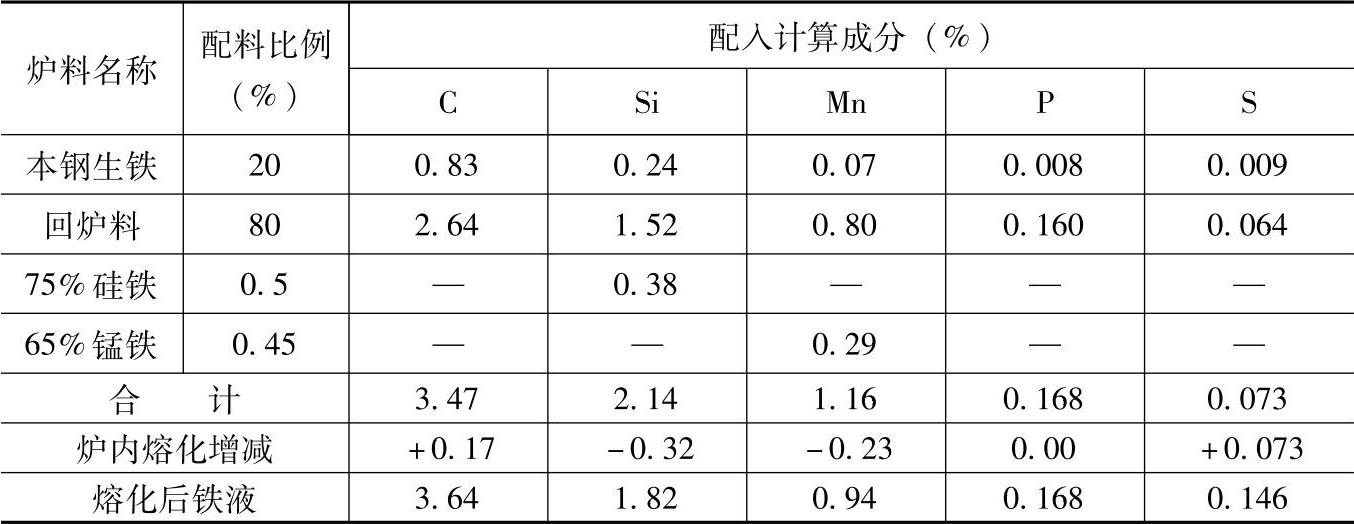

表1.1-102 HT150的灰铸铁配料

（续）

注：1.采用熔炼炉类型：两排大间距热风冲天炉，熔化率为3t/h，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加100%。

2.检测结果：

化学成分（%）：C3.71，Si2.01，Mn0.79，P0.18，S0.10。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于蒸汽机车中要求灰铸铁HT150的机车炉门框、炉门、炉条、内烟筒、油盒、油忠等铸件。但浇注油盒等薄壁小件时，需炉前加0.2%（质量分数）的75%硅铁进行孕育处理，以避免铸件产生局部白口。
