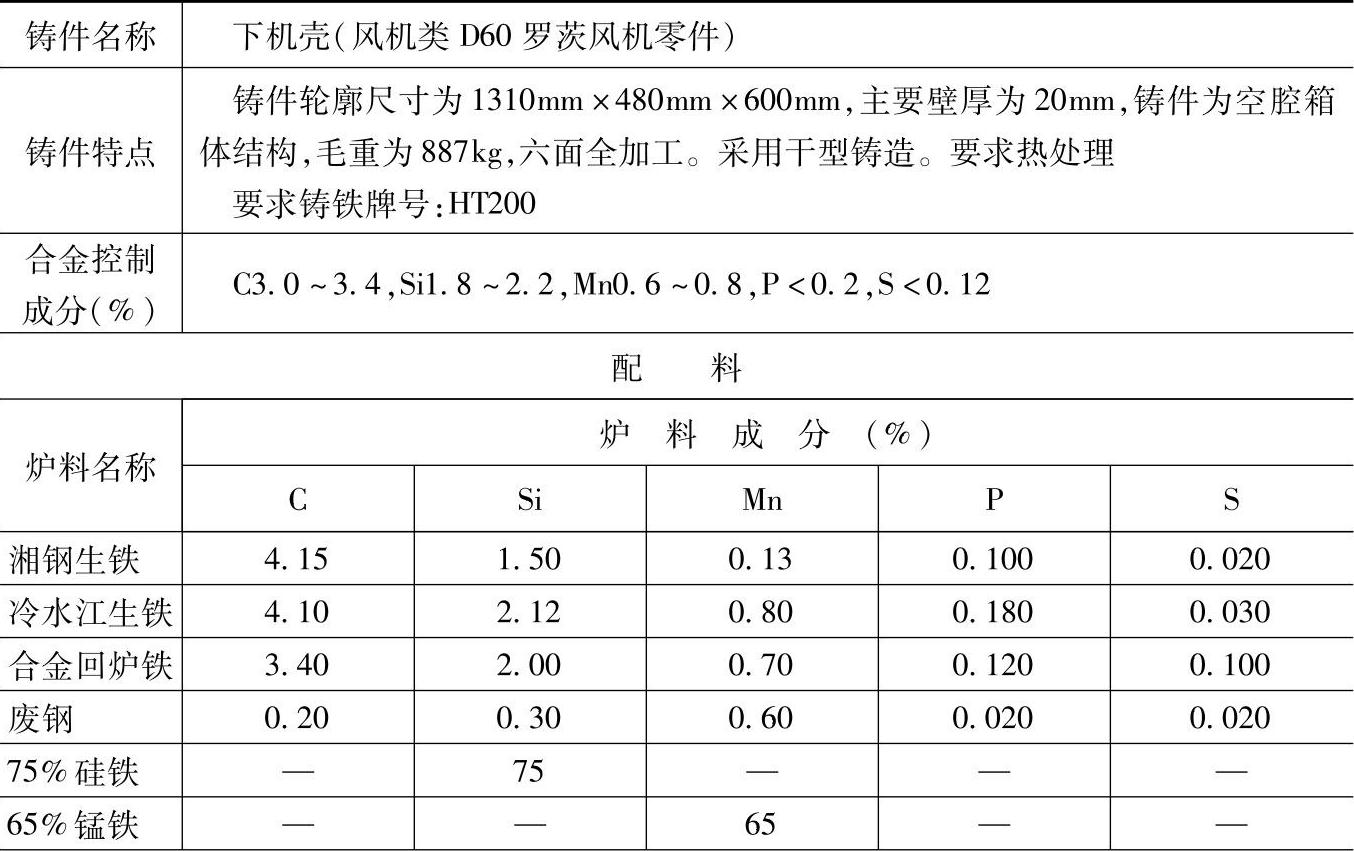

表1.1-124 HT200的灰铸铁配料

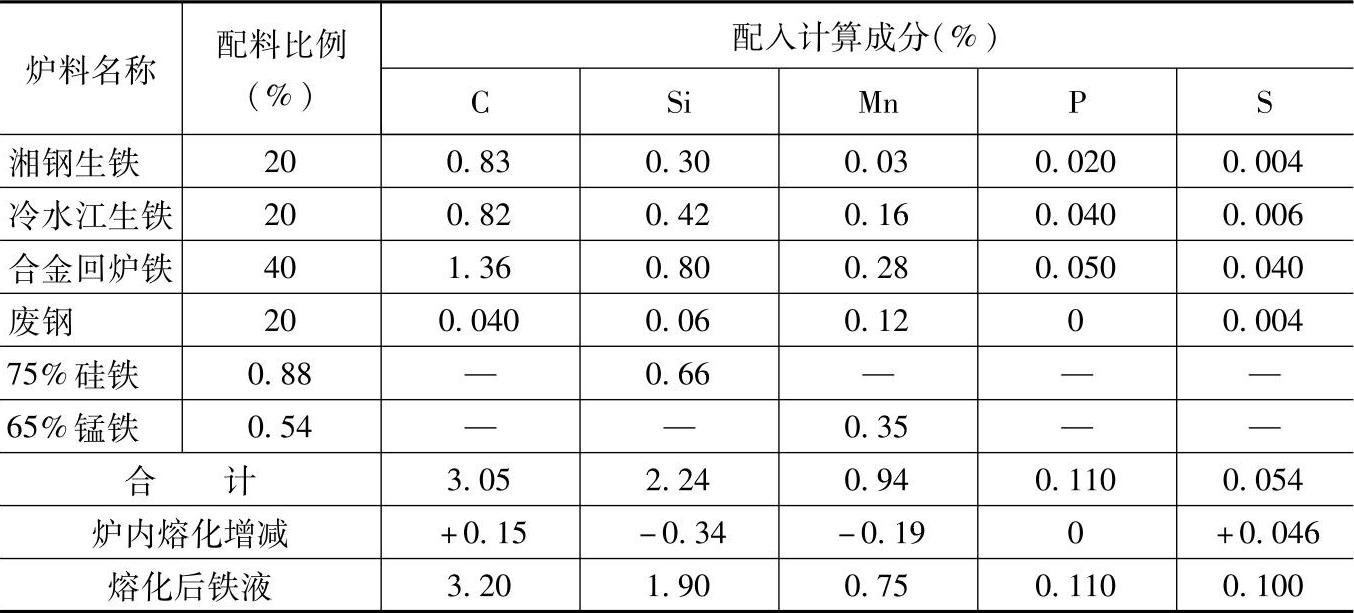

（续）
注：1.采用两排大间距热风冲天炉熔炼，炉内碳增加5%、硅烧损15%、锰烧损20%、磷不变、硫增加80%。
2.炉前用观察三角试片的白口大小，控制铁液成分，可用75%硅铁调整铁液。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于风机中要求灰铸铁HT200的D60上机壳、墙板、叶轮，D36机壳、墙板等铸件。
