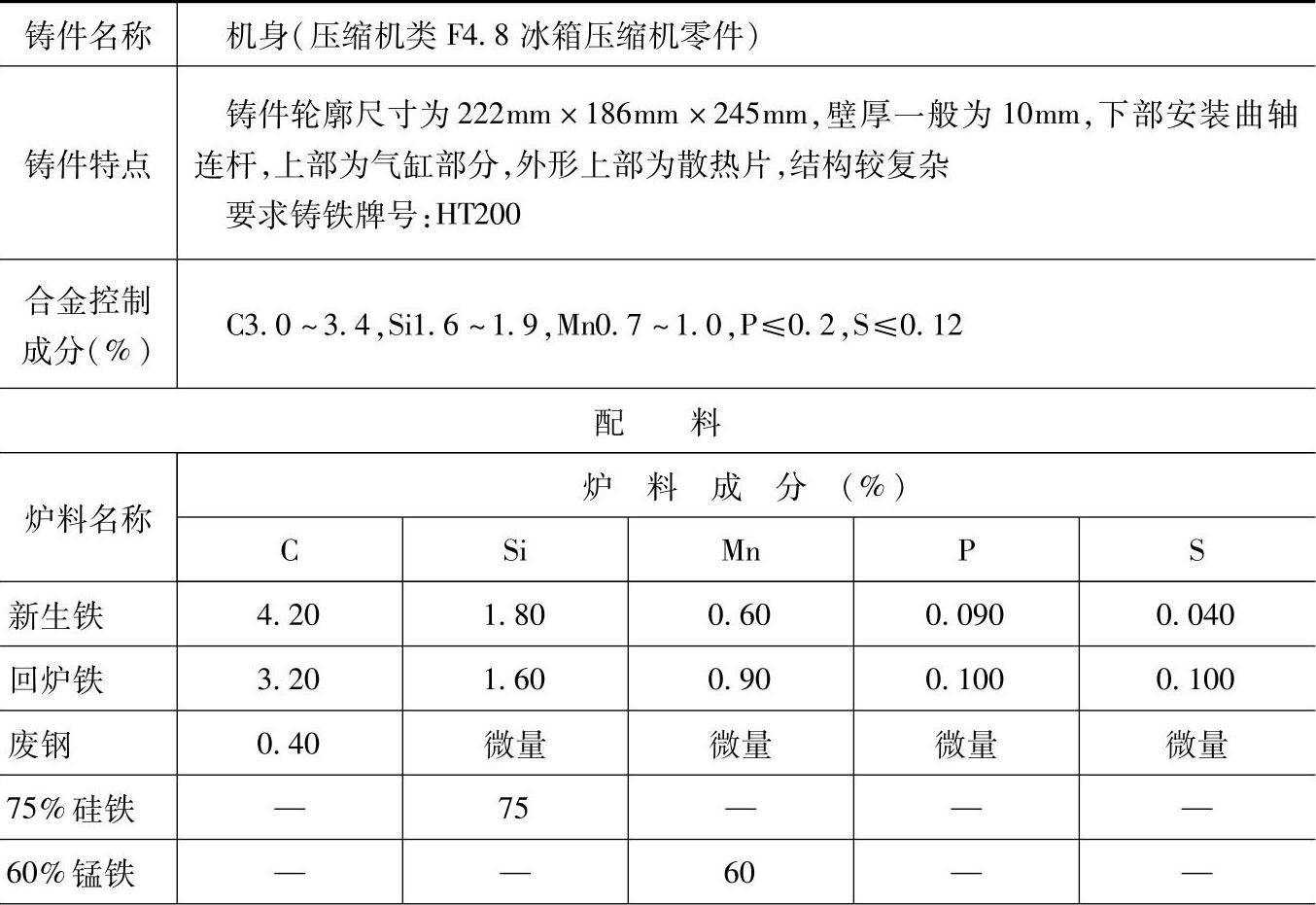

表1.1-125 HT200的灰铸铁配料

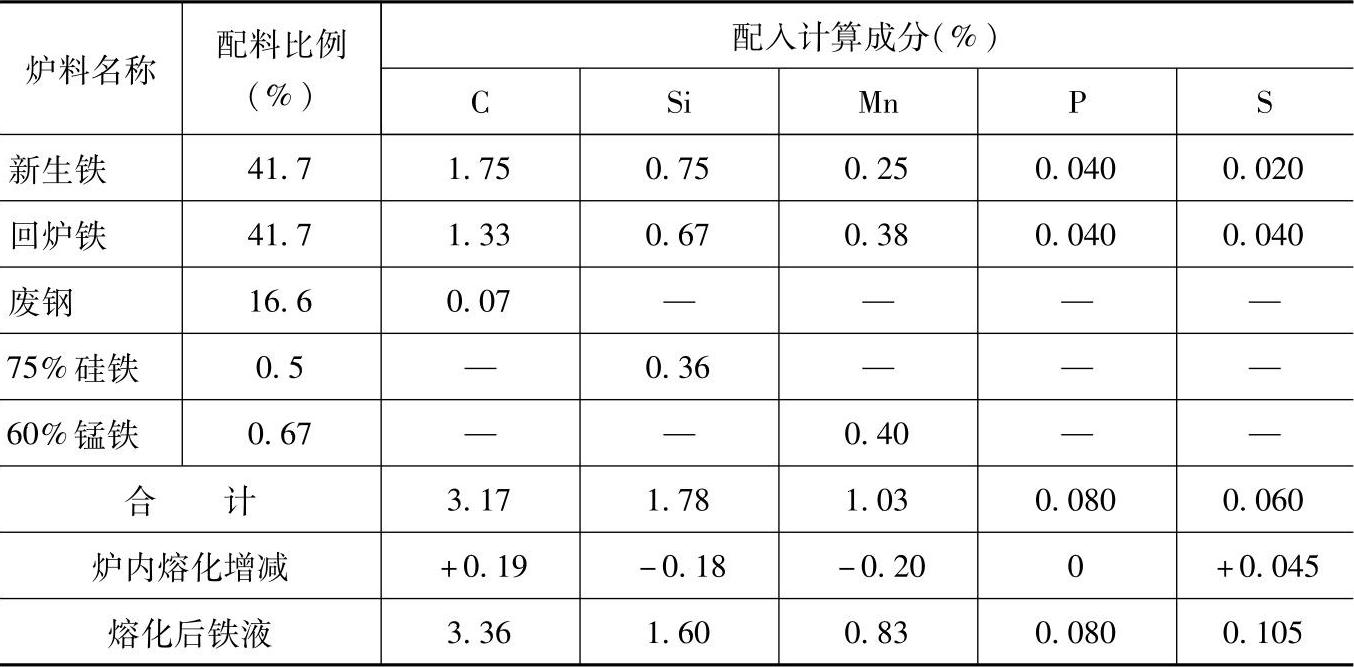

（续）
注：1.采用双风带热风冲天炉熔炼，熔化率为5t/h，炉内碳增加6%，硅烧损10%、锰烧损19%、磷不变、硫增加75%。
2.检测结果：
化学成分（%）：C3.30，Si1.60，Mn0.82，P0.080，S0.105；
力学性能：抗拉强度为313MPa，挠度为3.3mm。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于压缩机中要求灰铸铁HT200的平衡铁、壳体、箱体等铸件。
