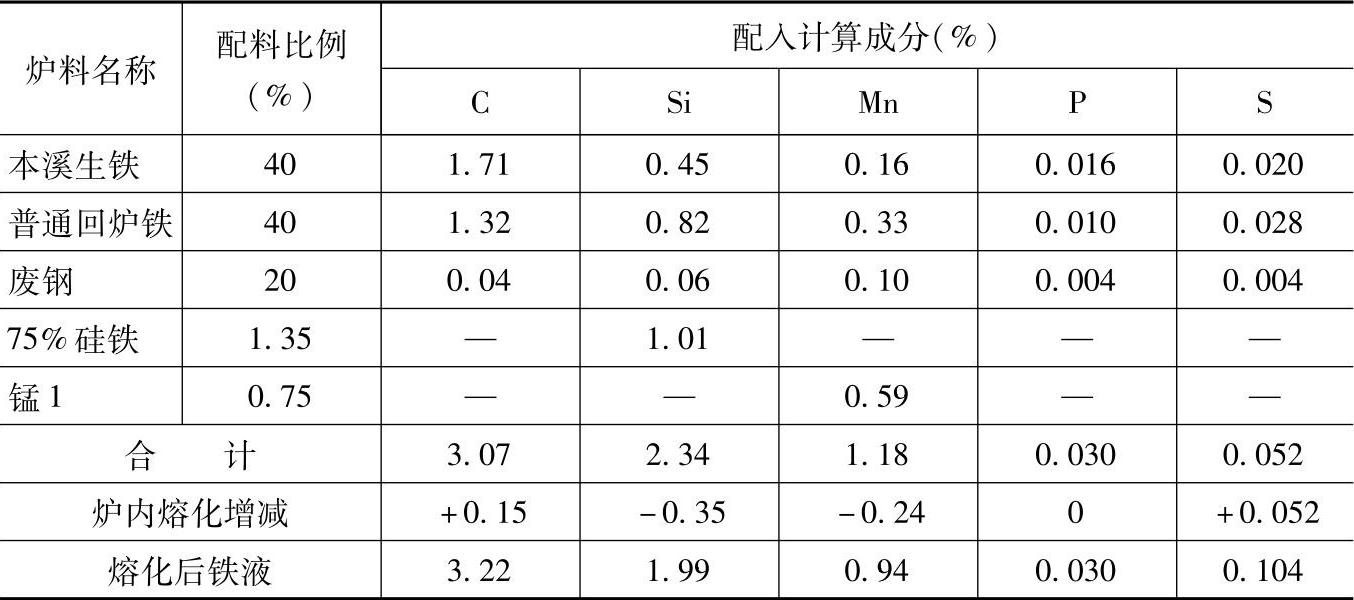

表1.1-126 HT200的灰铸铁配料
（续）
注：1.采用连续出铁、出渣、热风、两排大间距冲天炉熔炼，炉内熔化元素增减率：碳增加5%、硅烧损15%、锰烧损20%、磷不变，硫增加100%。
2.炉前用三角试片检验三角白口大小，控制铁液成分，针对铸件壁厚，用75%硅铁调软铁液。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于空分设备中要求灰铸铁HT200的铸件，如空压机的曲轴箱、中间体、机身、带轮等铸件，膨胀机的曲轴箱、中间体、飞轮等铸件。
