配料实例127

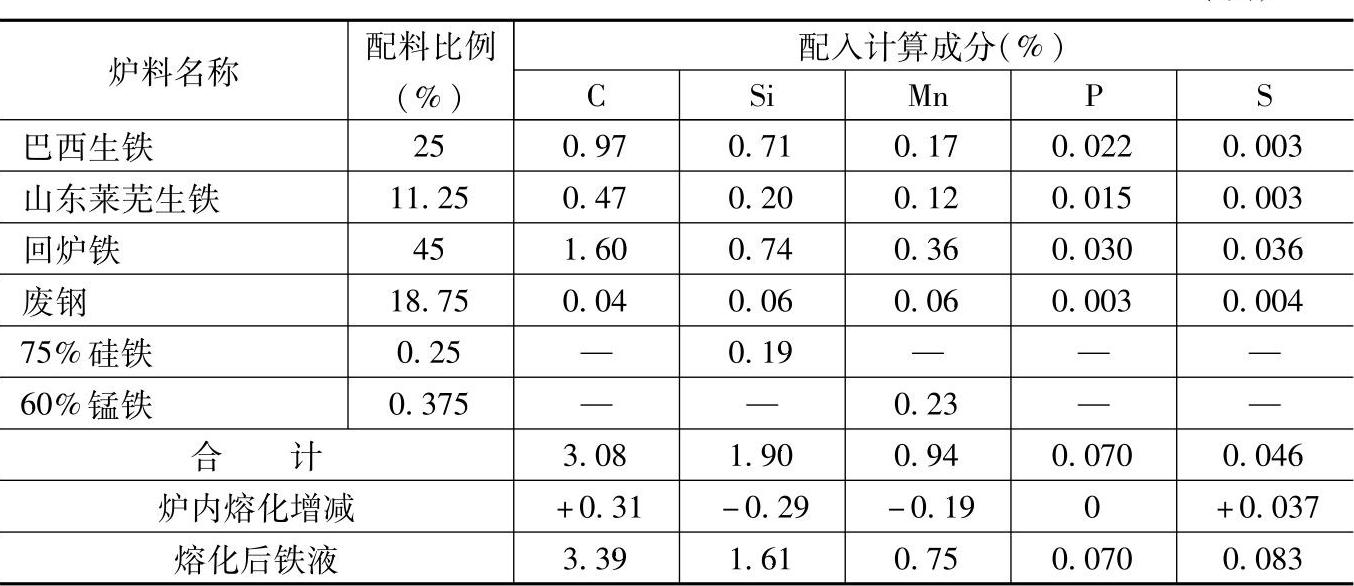

表1.1-127 HT200的灰铸铁配料

（续）

注：1.采用熔炼炉类型：间断出铁、出渣，密肋炉胆热风三排小风口冲天炉，炉内硅烧损15%、锰烧损20%、碳增加10%、硫增加80%、磷不变。

2.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调软铁液。

3.检测结果：

化学成分（%）：C3.48，Si1.70，Mn0.82，P0.076，S0.067；

力学性能：硬度为209HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于空分制氧机类中要求灰铸铁HT200的气缸体、机身、中间座和上下机壳等铸件。
