配料实例128

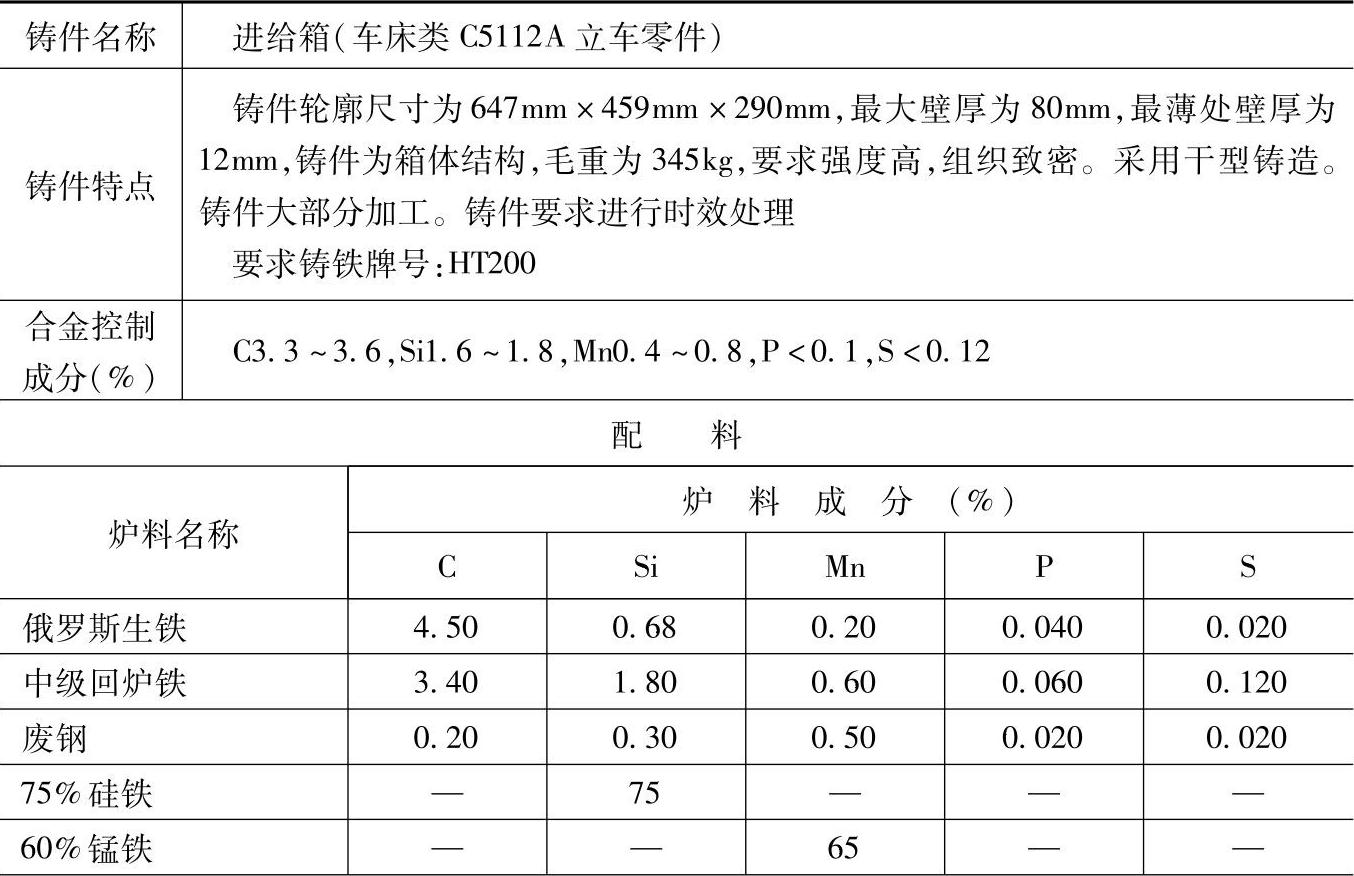

表1.1-128 HT200的灰铸铁配料

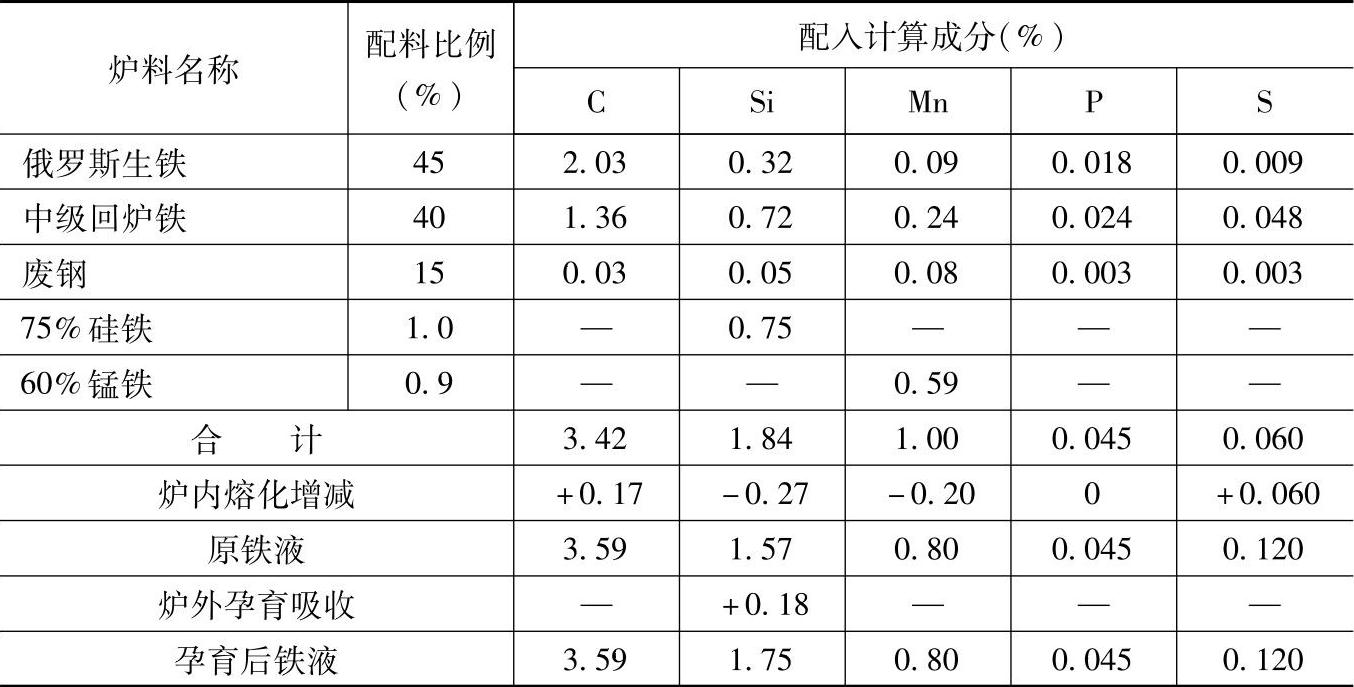

（续）

注：1.采用两排大间距冷风冲天炉熔炼，熔化率为7t/h，炉内熔化元素增减率：碳增加5%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前向包内加0.3%～0.7%（质量分数）的75%硅铁进行孕育处理，Si吸收率为80%。用三角试片检查白口大小来控制铁液成分及孕育效果，控制三角白口宽度为3～5mm。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于C5112A立车的其他灰铸铁HT200的铸件，如溜板箱、床鞍、底座等铸件。
