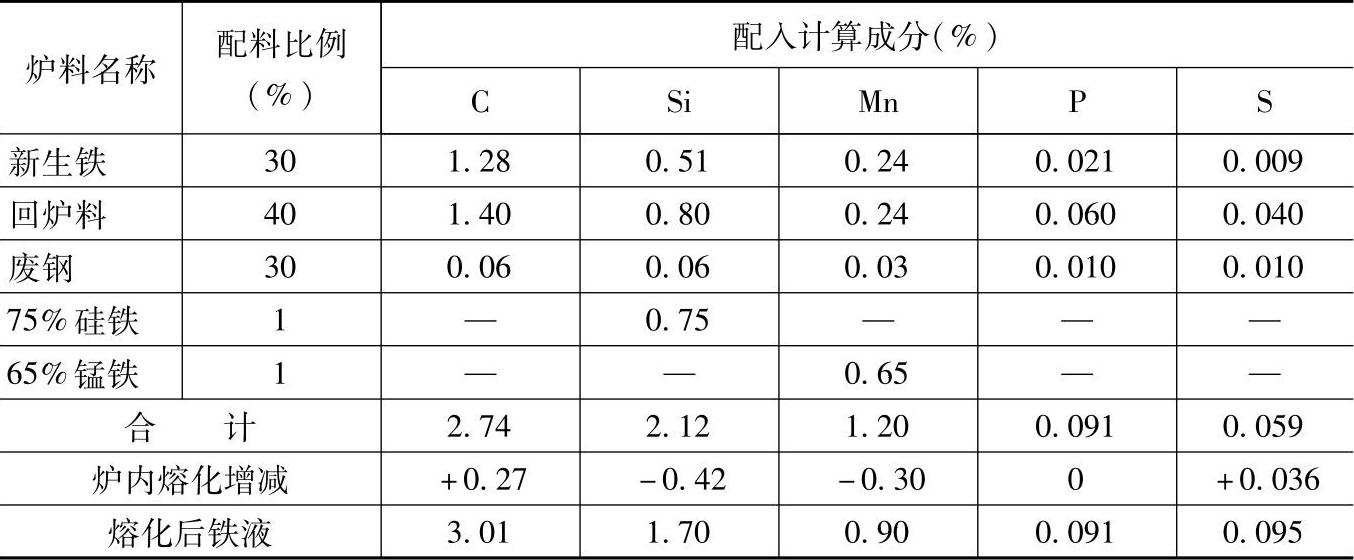

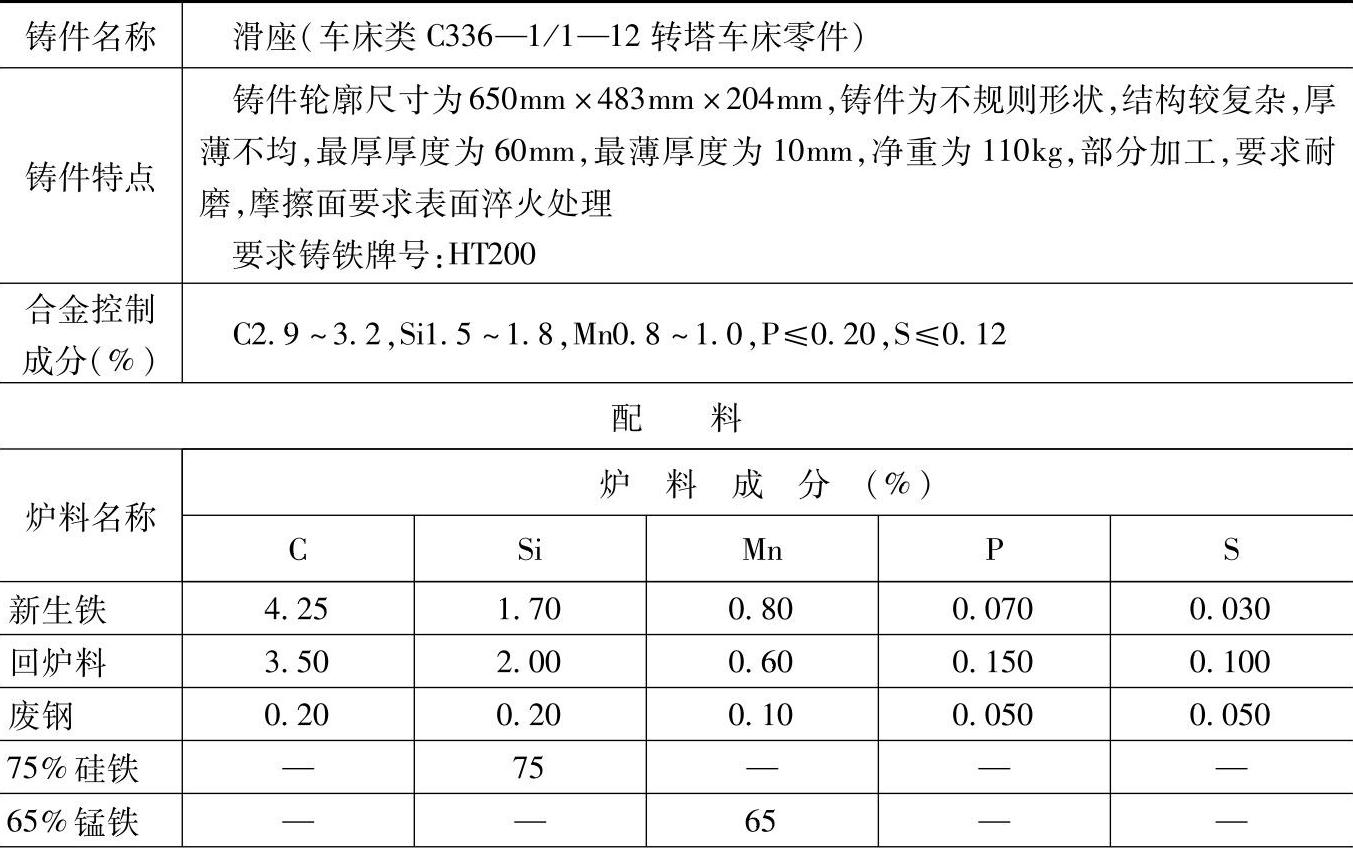

表1.1-129 HT200的灰铸铁配料
（续）
注：1.采用两排大间距冷风冲天炉熔炼，炉内碳增加10%、硅烧损20%、锰烧损25%、磷不变、硫增加60%。
2.炉外孕育量为0.2%～0.3%（质量分数），孕育剂吸收率为70%左右。
3.铁液出炉温度为1420～1450℃，控制炉前三角试片白口宽度为3～6mm，在出铁槽用75%的硅铁调软铁液。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于要求灰铸铁HT200的铸件，如衬套、带轮、交换齿轮等铸件。
