配料实例130

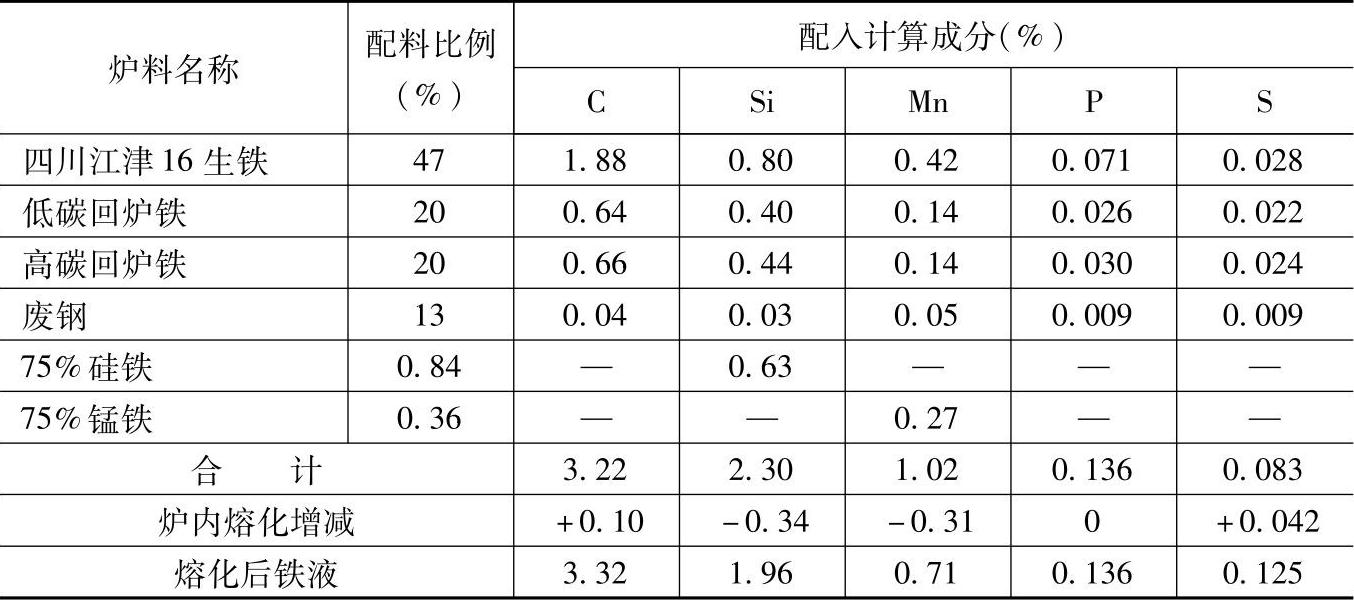

表1.1-130 HT200的灰铸铁配料

（续）

注：1.采用熔炼炉类型：三排风口直筒型冲天炉，熔化率为4t/h，炉内碳增加3%、硅烧损15%、锰烧损30%、磷不变、硫增加50%。

2.炉前用三角试片检验白口大小，白口宽度控制在1.5～3mm，用75%硅铁在铁液槽孕育，加入量0.1%（质量分数）左右。如果白口宽度小于1.5mm，在铁液包内加0.01%（质量分数）的锑，锑是反石墨化元素，每加（质量分数）0.01%的锑，可增加三角试片白口宽度1mm左右。

3.检测结果：

化学成分（%）：C3.31，Si2.1，Mn0.7，P0.13，S0.115；

力学性能：抗拉强度为213.6MPa，抗弯强度为434.3MPa（φ30试棒）。

4.各成分含量和配料比例皆指质量分数。
