配料实例131

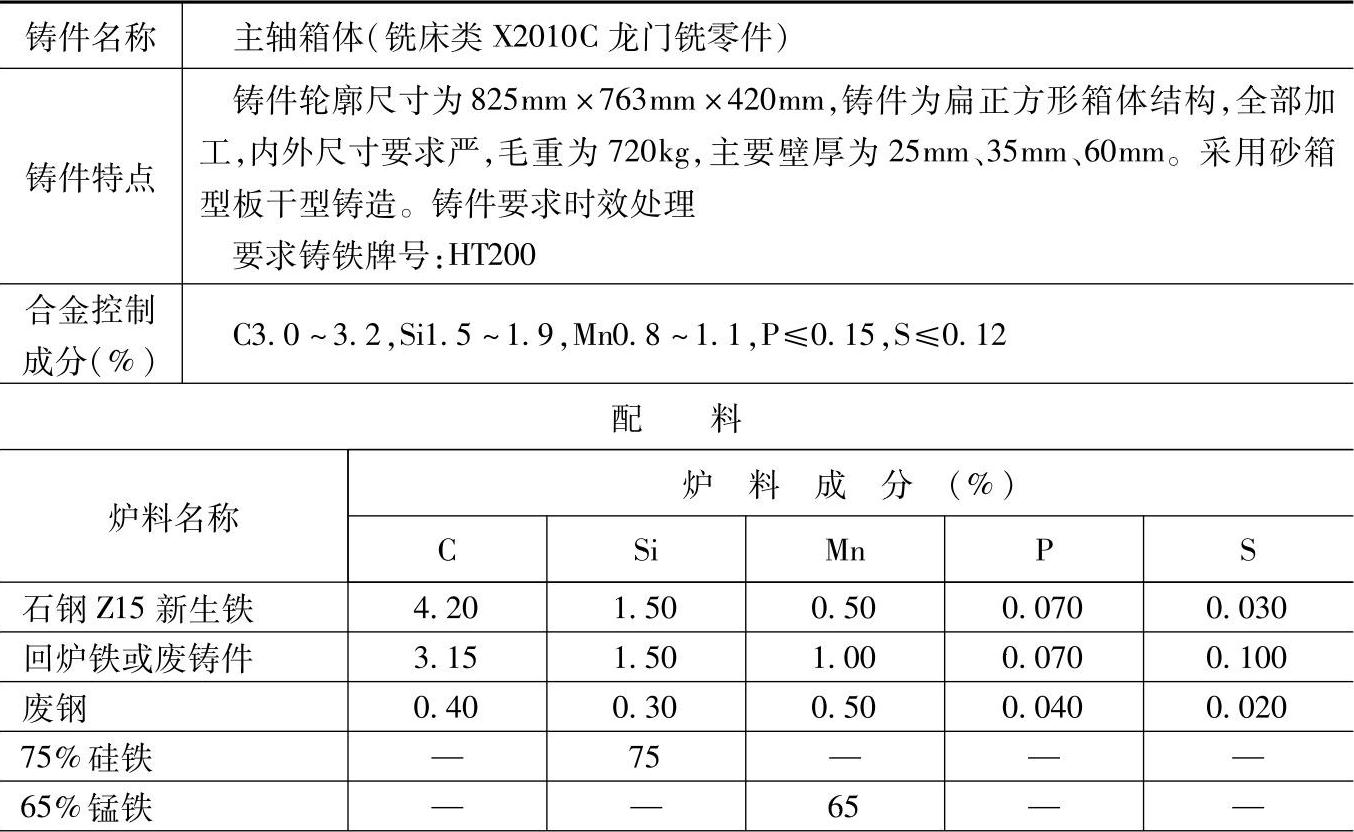

表1.1-131 HT200的灰铸铁配料

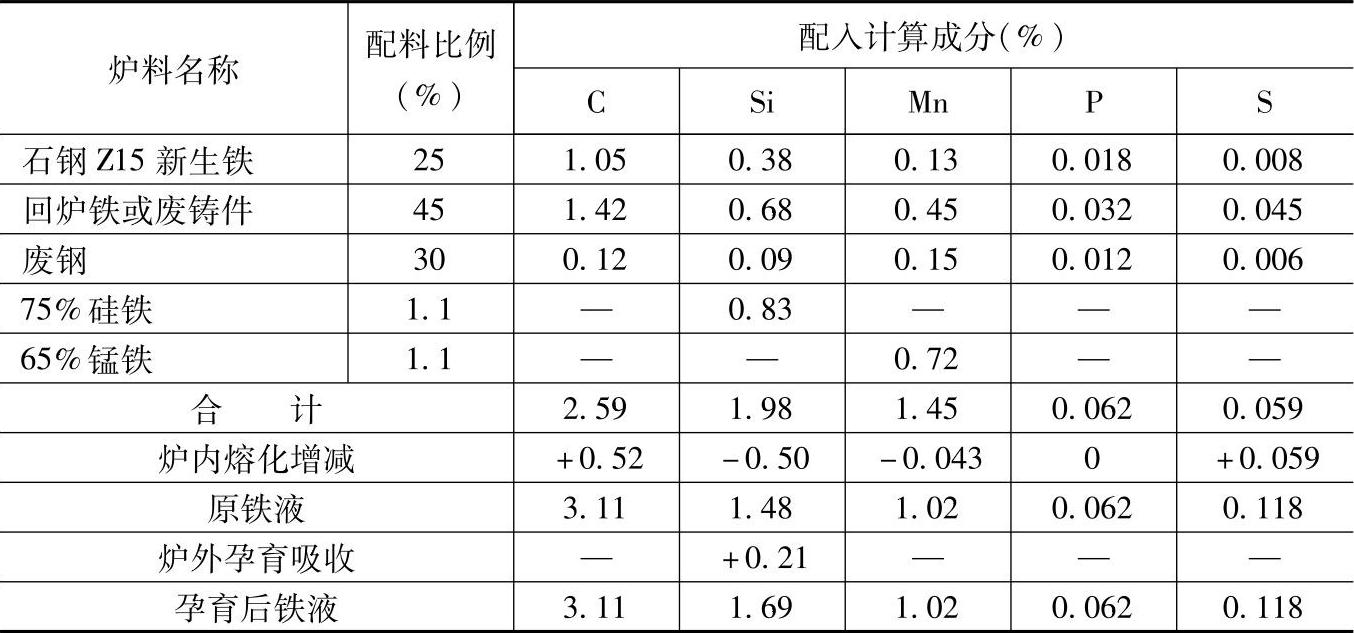

（续）

注：1.采用中央加侧吹送风冲天炉熔炼，熔化率为12t/h，炉内碳增加20%、硅烧损25%、锰烧损30%、磷不变、硫增加100%。

2.炉前控制三角试片白口宽度为2～4mm。炉外孕育，100kg铁液加75%硅铁0.3kg，吸收率95%。

3.检测结果：

化学成分（%）：C3.13，Si1.81，Mn0.93，P0.07，S0.099；

力学性能：抗拉强度为306MPa，硬度为229HBW（试棒）。

4.各成分含量和配料比例皆指质量分数。

5.本配料同样适用于要求灰铸铁HT200的其他龙门铣主轴箱体等铸件。
