配料实例240

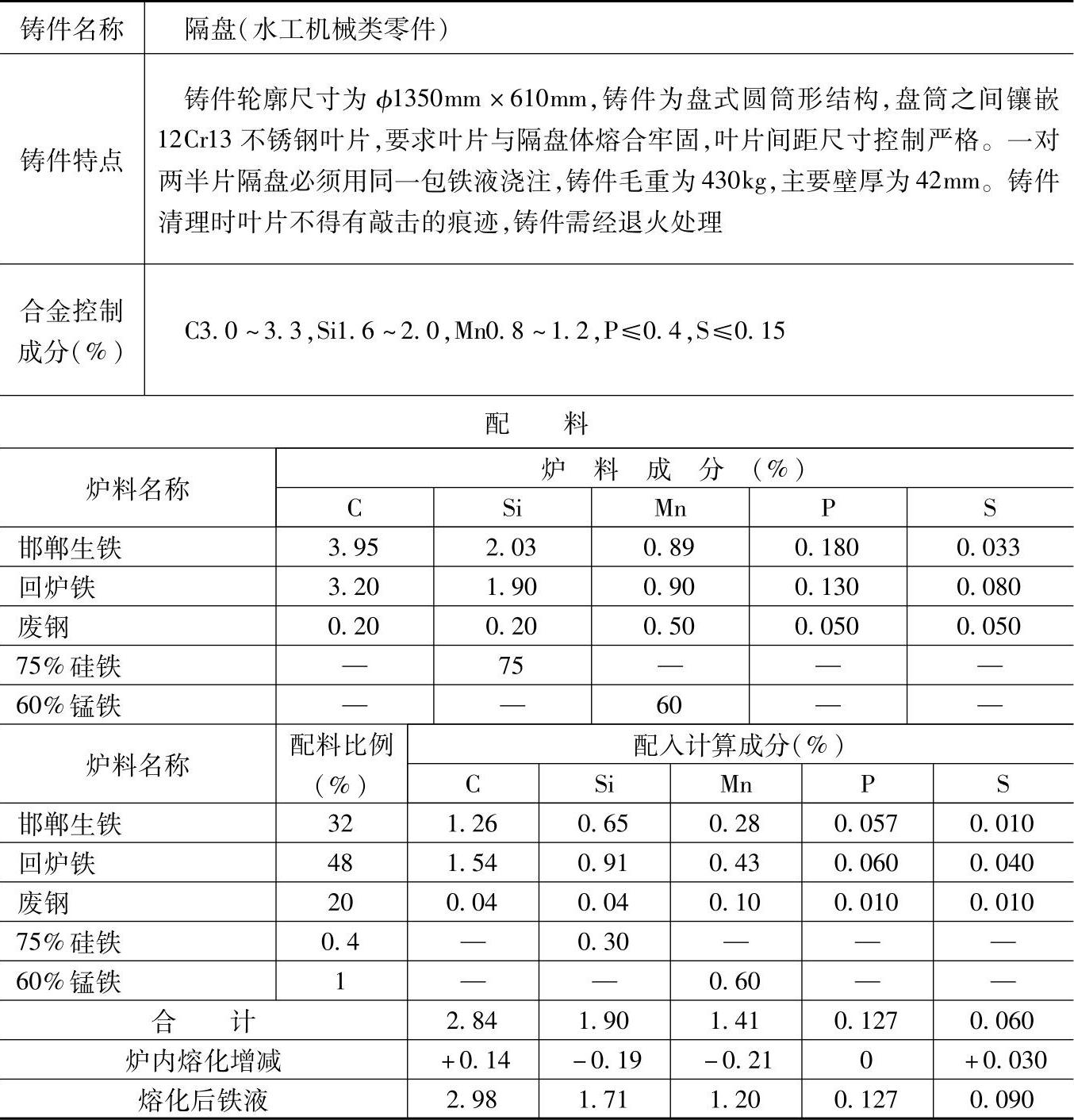

表1.1-240 HT225的灰铸铁配料

注：1.采用顺置两排大间距热风冲天炉熔炼，炉内碳增加5%、硅烧损10%、锰烧损15%、磷不变、硫增加50%。

2.炉前，用φ40mm×220mm圆柱形试样检验。

3.检测结果：

化学成分（%）：C3.14，Si1.90，Mn0.92，P0.13，S0.083；

力学性能：抗拉强度为228MPa，抗弯强度为446MPa，挠度为4mm，硬度为193HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于水工机械中的夹板、齿轮箱、刹车鼓、手柄、活塞、带轮、联轴器、油泵支架、轴承座、轴承盖、机座、滑轮、连接盘、挡轮、钢绳长套等铸件。
