配料实例241

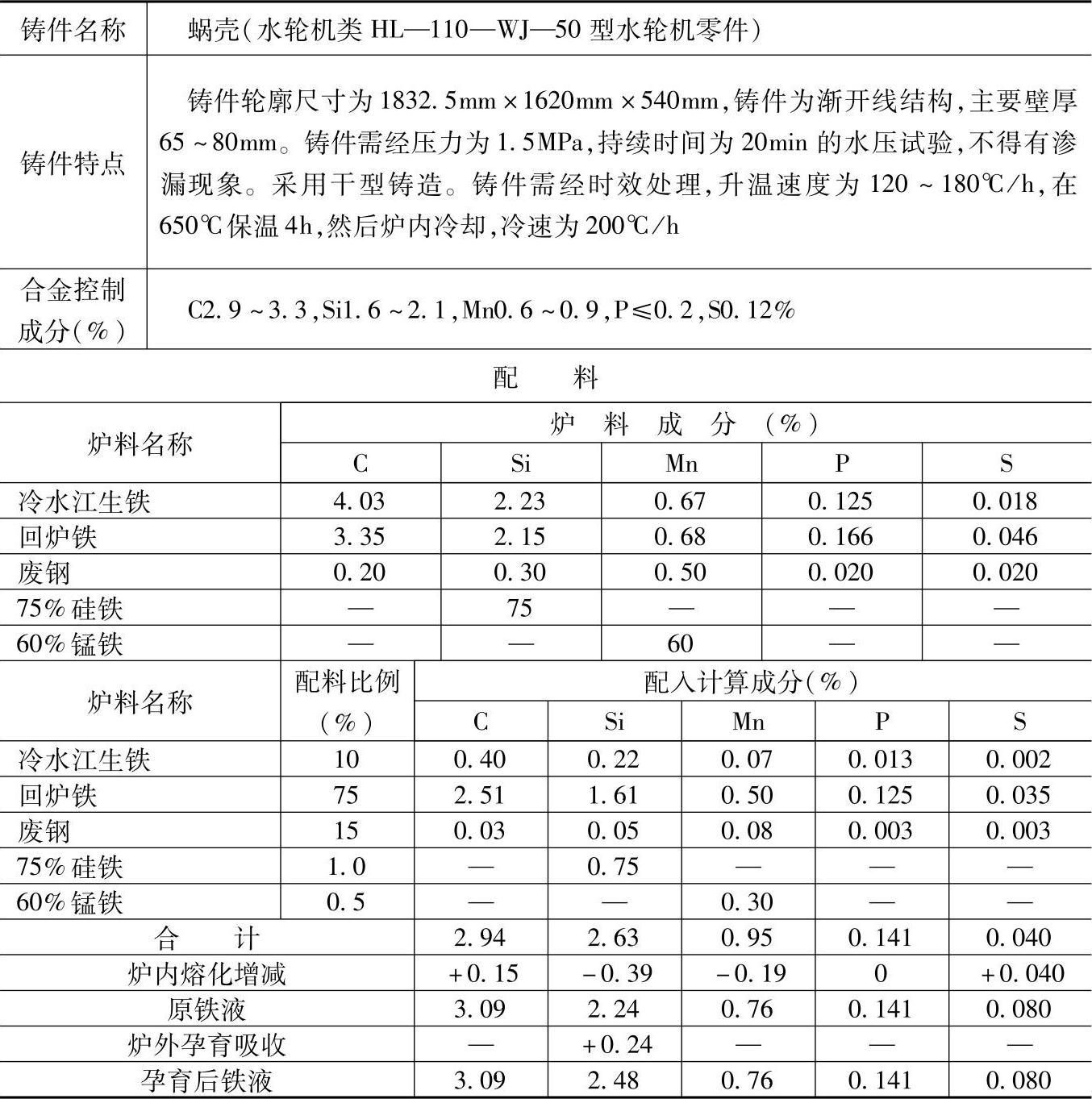

表1.1-241 HT225的灰铸铁配料

注：1.采用熔炼炉类型：三排卡腰式热风冲天炉，熔化率为2t/h，炉内碳增加5%、硅烧损10%、锰烧损20%、硫增加100%、磷不变。

2.炉前用75%硅铁进行孕育处理，加入量为0.4%（质量分数），吸收率80%。

3.检测结果：

化学成分（%）：C3.24，Si1.92，Mn0.7，P0.116，S0.115；

力学性能：抗拉强度为226MPa，抗弯强度为490MPa，硬度为198HBW。

金相组织：石墨80%～90%，呈细片状。基体为珠光体>95%，磷共晶1%。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于水轮机中的联底、盖板、联轴器、带轮等铸件。也适用于揉茶机中的箱体、机脚、揉盘等。在浇注小件或薄壁铸件时，应适量在铁液包中加入0.1%～0.4%（质量分数）的硅粉，以防止铸件产生白口或过硬现象。
