配料实例242

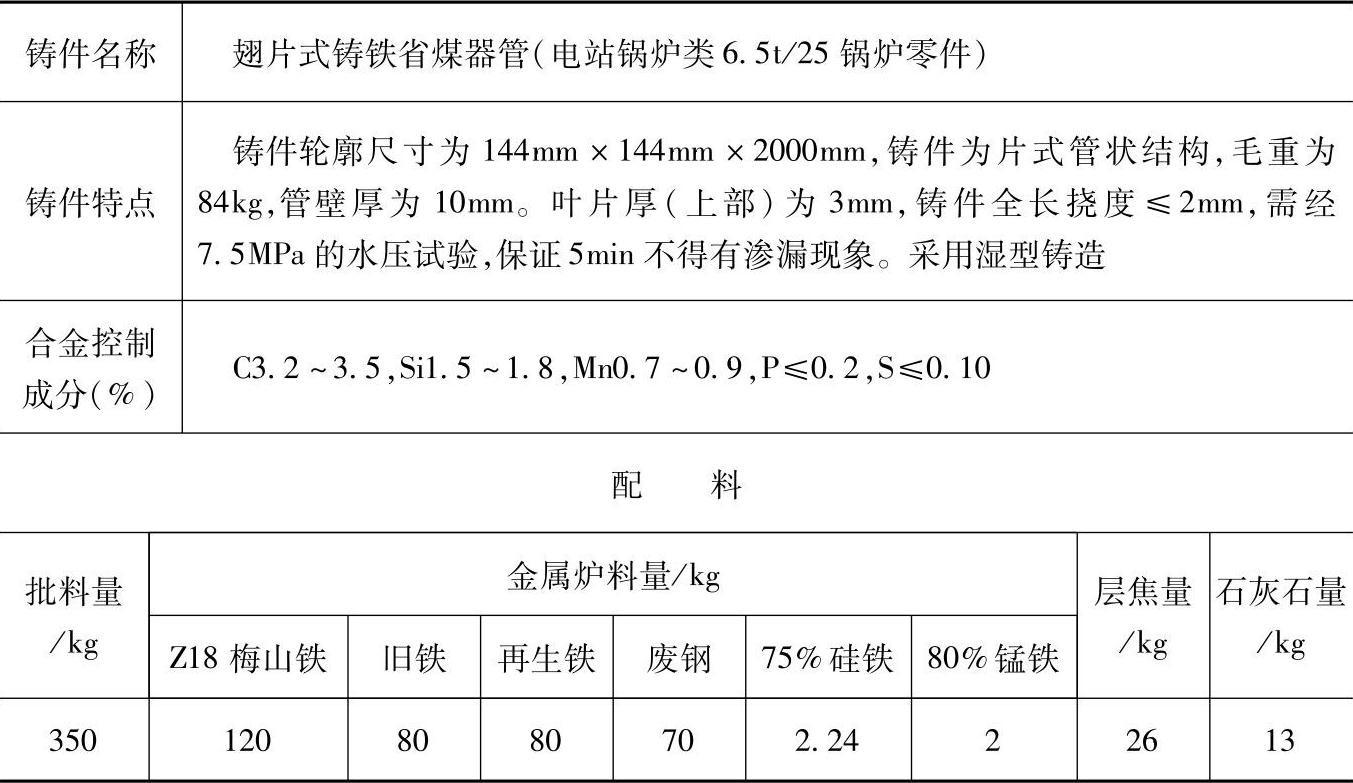

表1.1-242 HT225的灰铸铁配料

注：1.采用熔炼炉类型：多排小风口曲线炉膛热风冲天炉，熔化率为3t/h，炉内碳增加15%、硅烧损15%、锰烧损20%。

2.配入计算成分（考虑熔化增减后，%）为：C3.47，Si1.8，Mn0.8，P0.16，S0.64。

3.炉前，浇注圆形试棒，观察断面白口深度和收缩率，根据情况适当增减硅锰量，并对铸液软硬度进行调节。

4.检测结果：

化学成分（%）：C3.42，Si1.5，Mn0.9，P0.17，S0.06；

力学性能：抗拉强度为230MPa，抗弯强度为441MPa，挠度为3mm，硬度为288HBW。

5.各成分含量和配料比例皆指质量分数。
