配料实例243

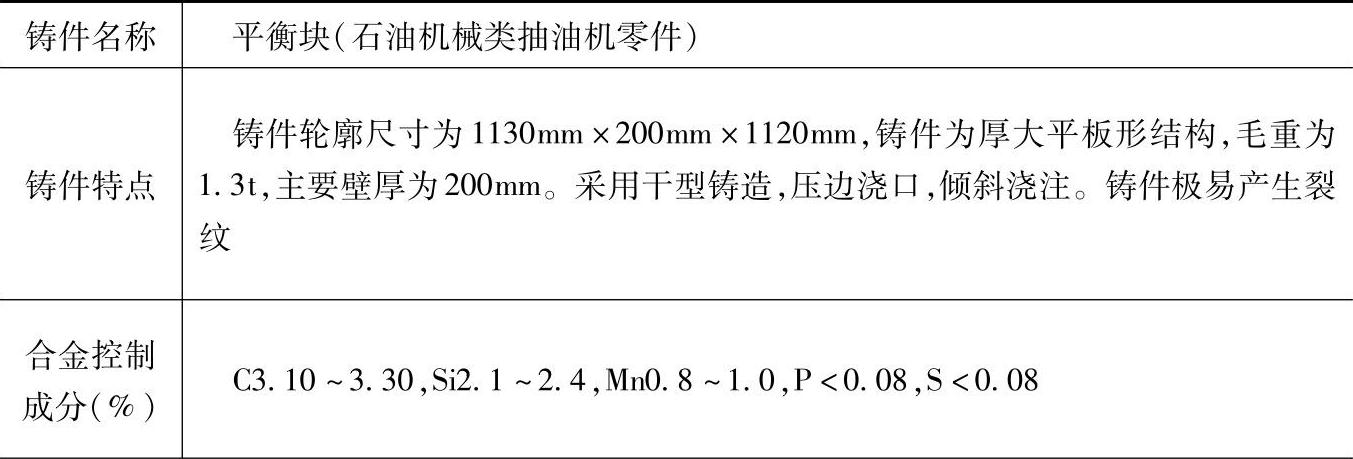

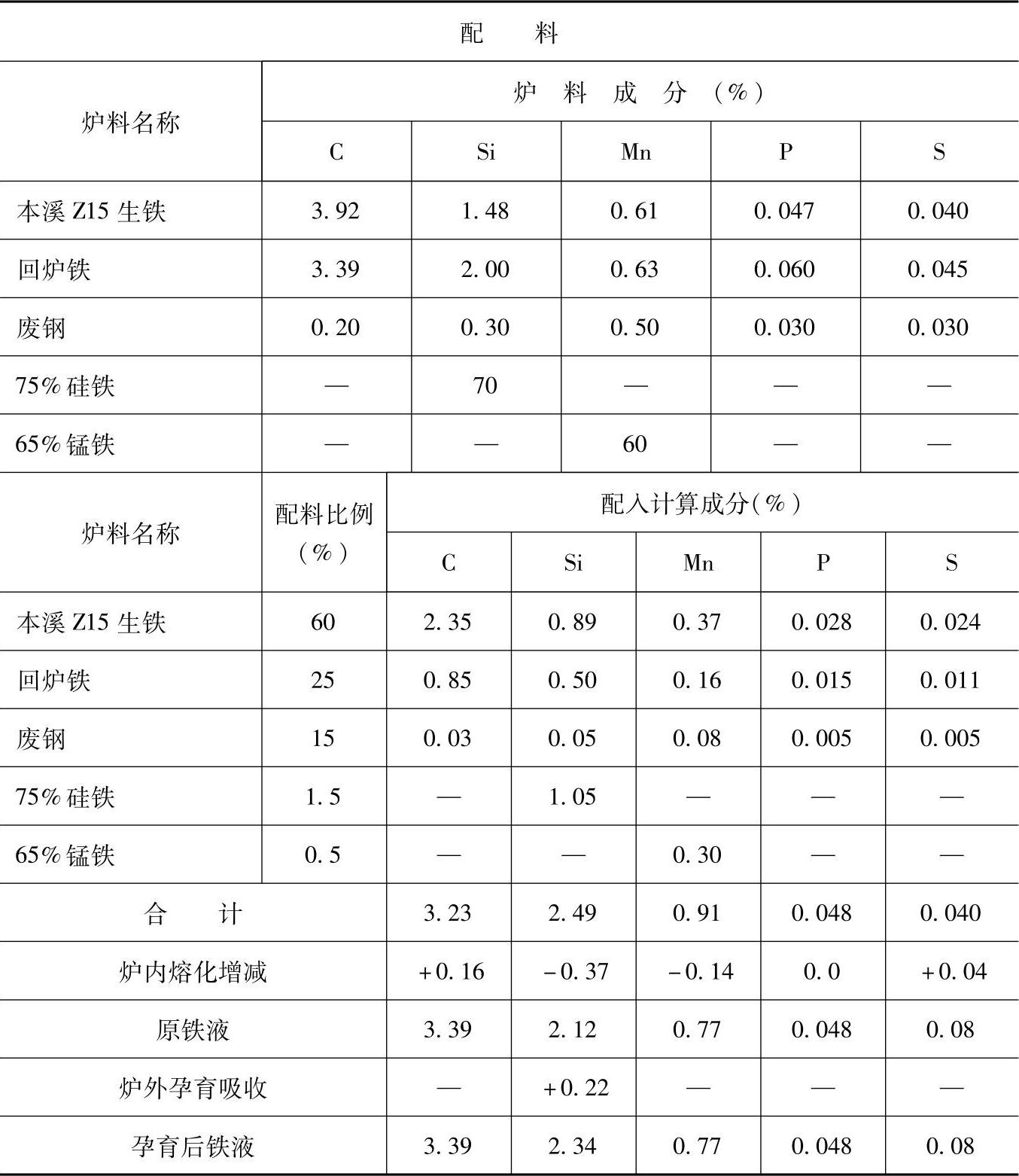

表1.1-243 HT225的灰铸铁配料

（续）

注：1.采用熔炼炉类型：三排小风口冷风冲天炉，熔化率为3t/h，炉内碳增加5%、硅烧损15%、锰烧损15%、硫增加100%、磷不变。

2.炉前用75%硅铁进行孕育处理，加入量为0.4%（质量分数），吸收率80%。

3.检测结果：

化学成分（%）：C3.31，Si2.03，Mn0.82，P0.054，S0.063；

力学性能：抗拉强度为226MPa，抗弯强度为471MPa，硬度为170HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于抽油机中的箱体、箱盖等铸件。
