配料实例244

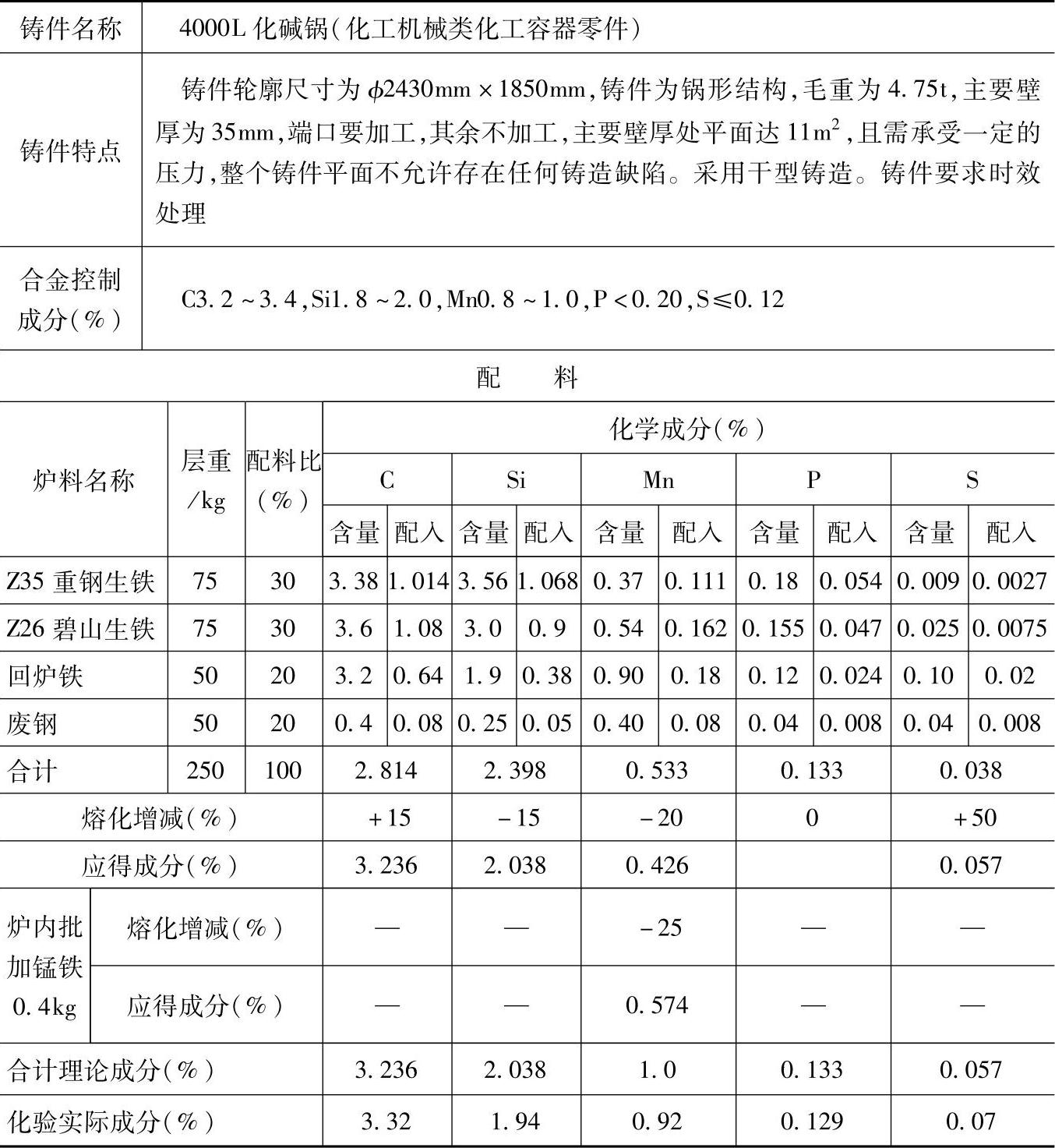

表1.1-244 HT225的灰铸铁配料

注：1.采用熔炼炉类型：三排风口曲线炉膛热风冲天炉，熔化率为4t/h，炉内碳增加15%、硅烧损15%、锰烧损20%、硫增加50%、磷不变，出铁温度要求达到1420℃以上。

2.层焦量为24kg，石灰石每批量为8kg。

3.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调软铁液。

4.检测结果：

化学成分（%）：C3.32，Si1.94，Mn0.92，P0.129，S0.07；

力学性能：抗拉强度为236MPa，硬度为196HBW。

5.各成分含量和配料比例皆指质量分数。
