配料实例245

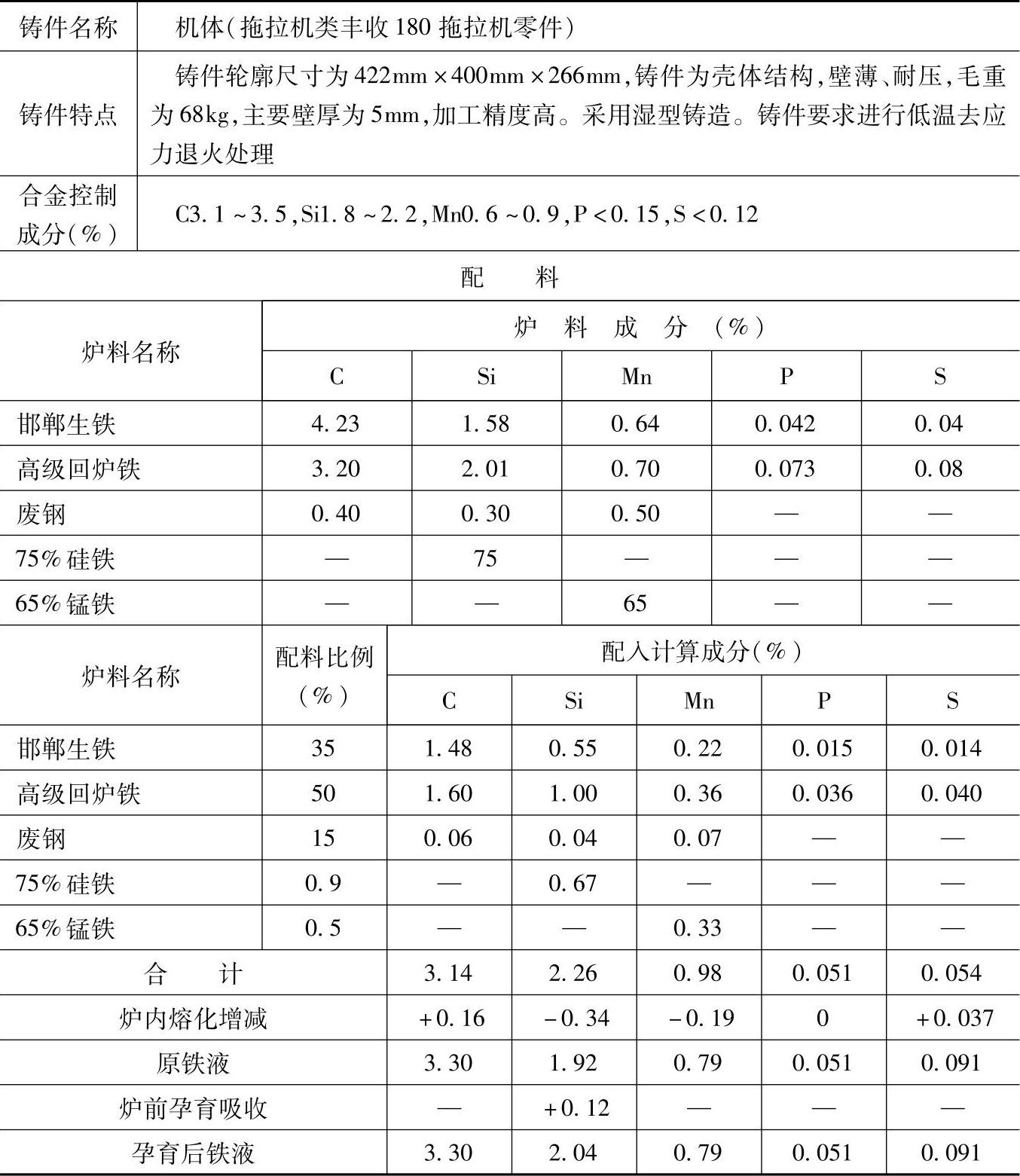

表1.1-245 HT225的灰铸铁配料

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加70%、磷不变。

2.炉前用三角试片检验三角白口大小，控制铁液成分。孕育时，用75%小硅铁，加入量为0.2%（质量分数），吸收率为85%。

3.检测结果：

化学成分（%）：C3.28，Si1.98，Mn0.76，P0.07，S0.08；

力学性能：抗拉强度为226MPa，抗弯强度为441MPa，硬度为217HBW。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于拖拉机中的缸盖、变速器箱体等铸件。
