配料实例246

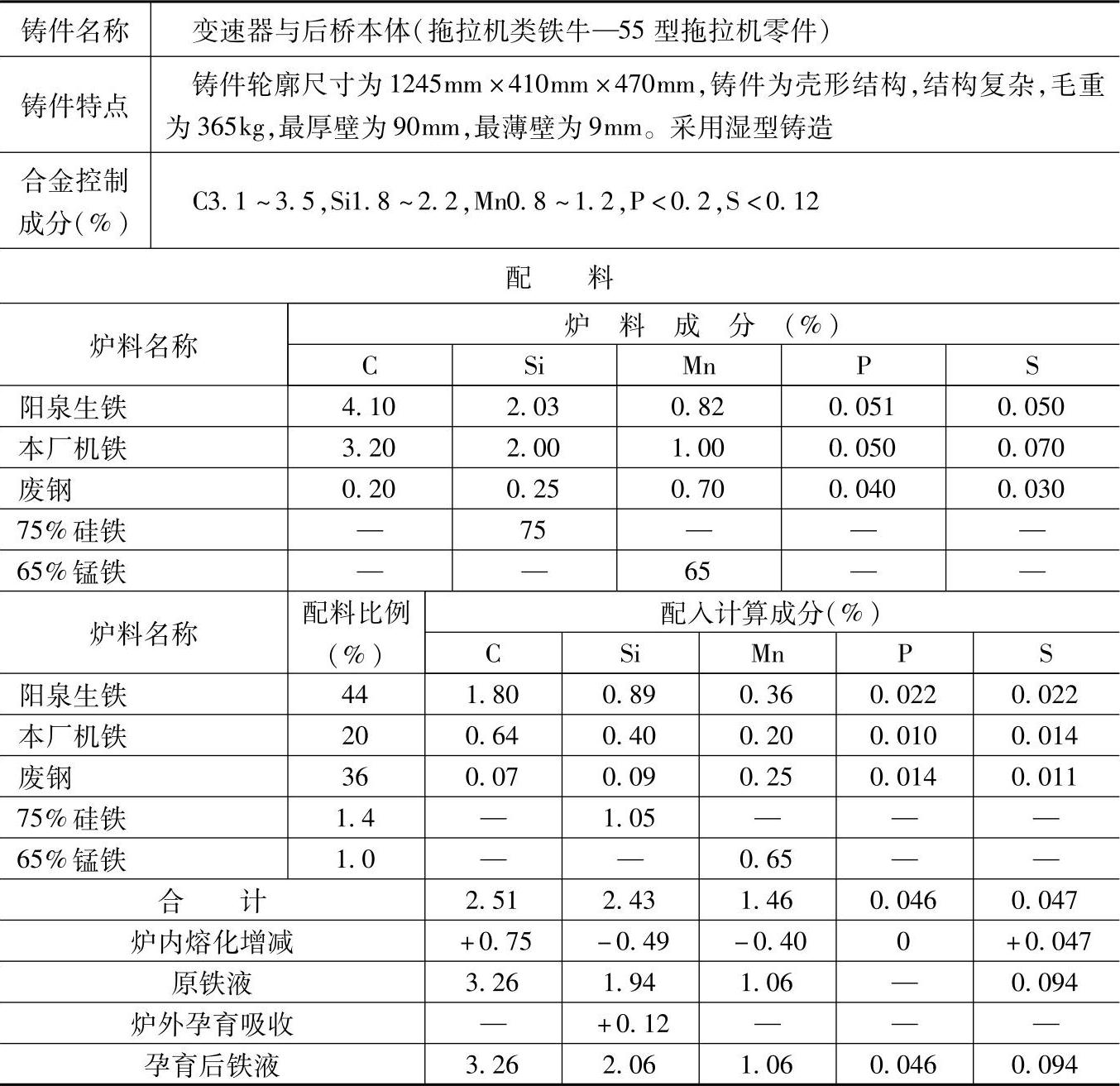

表1.1-246 HT225的灰铸铁配料

注：1.采用熔炼炉类型：中央送风冷风冲天炉，熔化率为5t/h。炉内熔化元素增减率：碳增加30%、硅烧损20%、锰烧损28%、磷不变，硫增加100%。

2.采用铸造焦。

3.炉外孕育：100kg铁液加75%硅铁0.2kg，吸收率为80%。

4.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调整铁液。三角白口宽度控制在2.5～3.5mm。

5.检测结果：

化学成分（%）：C3.34，Si1.93，Mn0.75，P0.056，S0.080；

力学性能：抗拉强度为242MPa，硬度为187HBW。

6.各成分含量和配料比例皆指质量分数。

7.本配料还适用于铁牛—55型拖拉机中的后轮半轴臂套，前轮轮鼓、压力弹簧支承板、差速器左右轴承套、动力输出轴轴承座等铸件。
