配料实例260

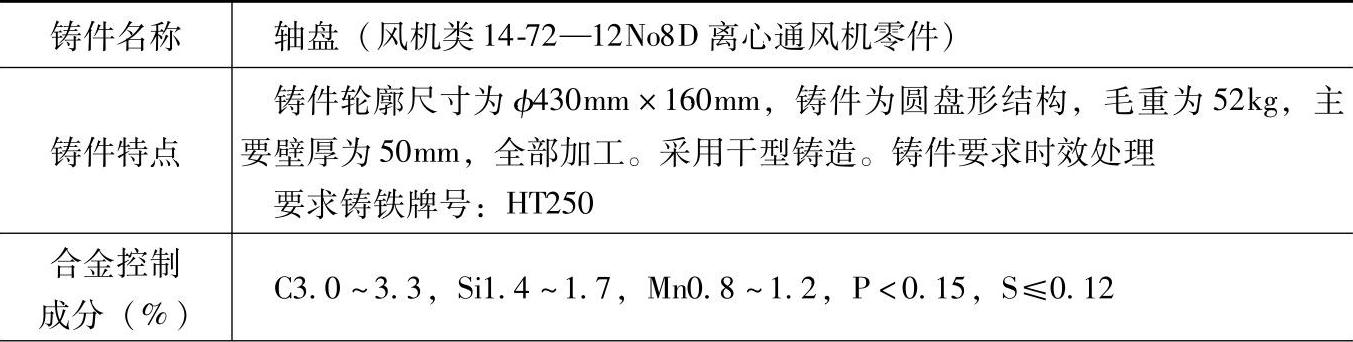

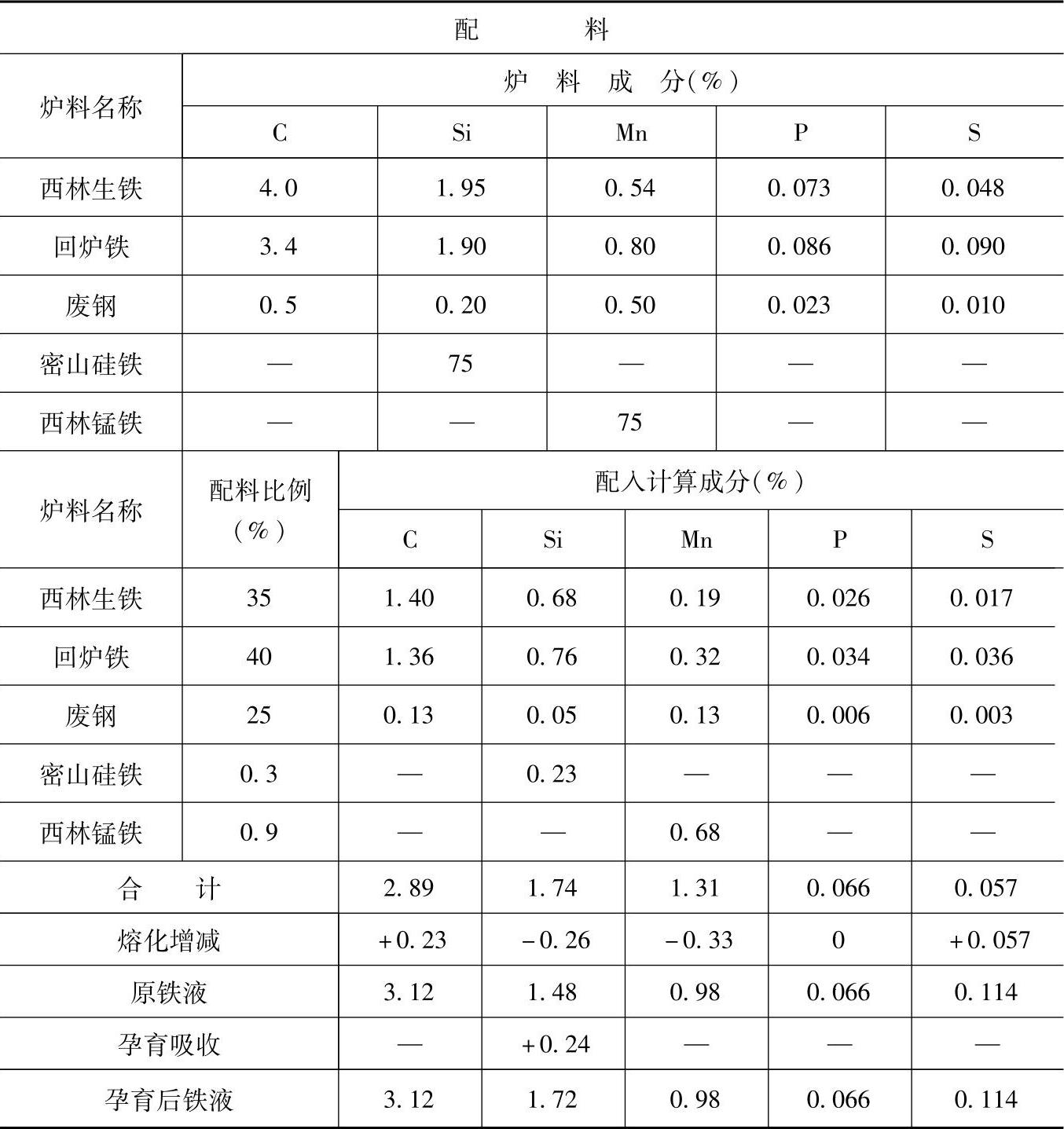

表1.1-260 HT250的灰铸铁配料

（续）

注：1.采用熔炼炉类型：两排大间距曲线炉膛冷风冲天炉，熔化率为3t/h，炉内碳增加8%、硅烧损15%、锰烧损25%、硫增加100%、磷不变。

2.炉前观察三角试片白口大小控制铁液成分，用75%硅铁孕育处理，加入量为0.35%～0.45%（质量分数），吸收率为80%。

3.检测结果：

化学成分（%）：C3.14，Si1.73，Mn1.02，P0.82，S0.097；

力学性能：抗拉强度为256MPa。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于风机中要求灰铸铁HT250的其他型号的轴盘铸件。
