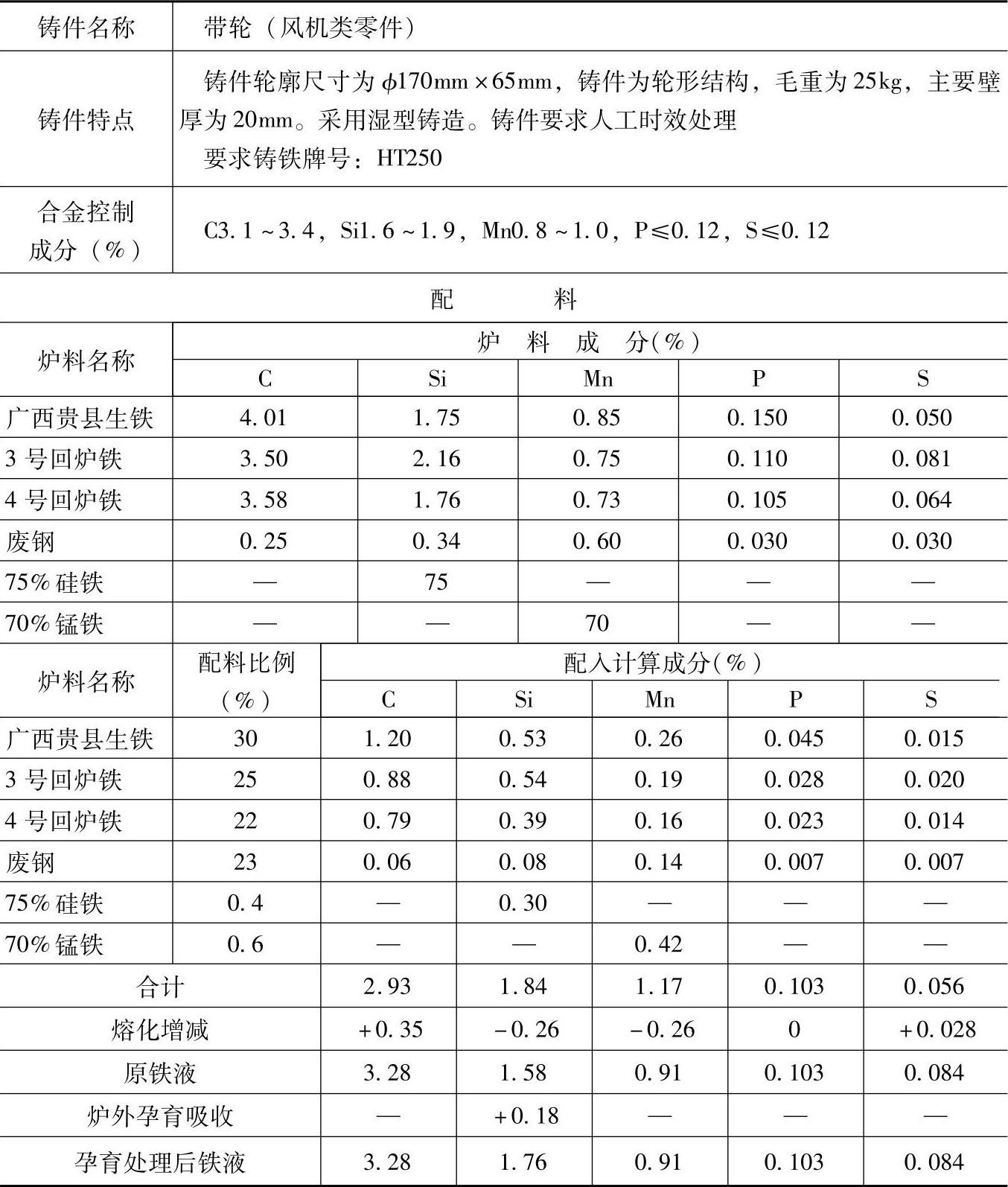

表1.1-261 HT250的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距倒置小风口冲天炉，碳增加12%、硅烧损14%、锰烧损22%、硫增加50%、磷不变。
2.在炉前孕育处理，将破碎成粒度为4～10mm的75%硅铁，经预热后加在出铁槽中，冲入铁液包并搅拌包中铁液。炉外孕育，100kg铁液加75%硅铁0.3kg，炉外孕育的吸收率为80%。
3.各成分含量和配料比例皆指质量分数。
4.本配料还适用于风机中要求灰铸铁HT250的其他带轮及轴盘等铸件。
