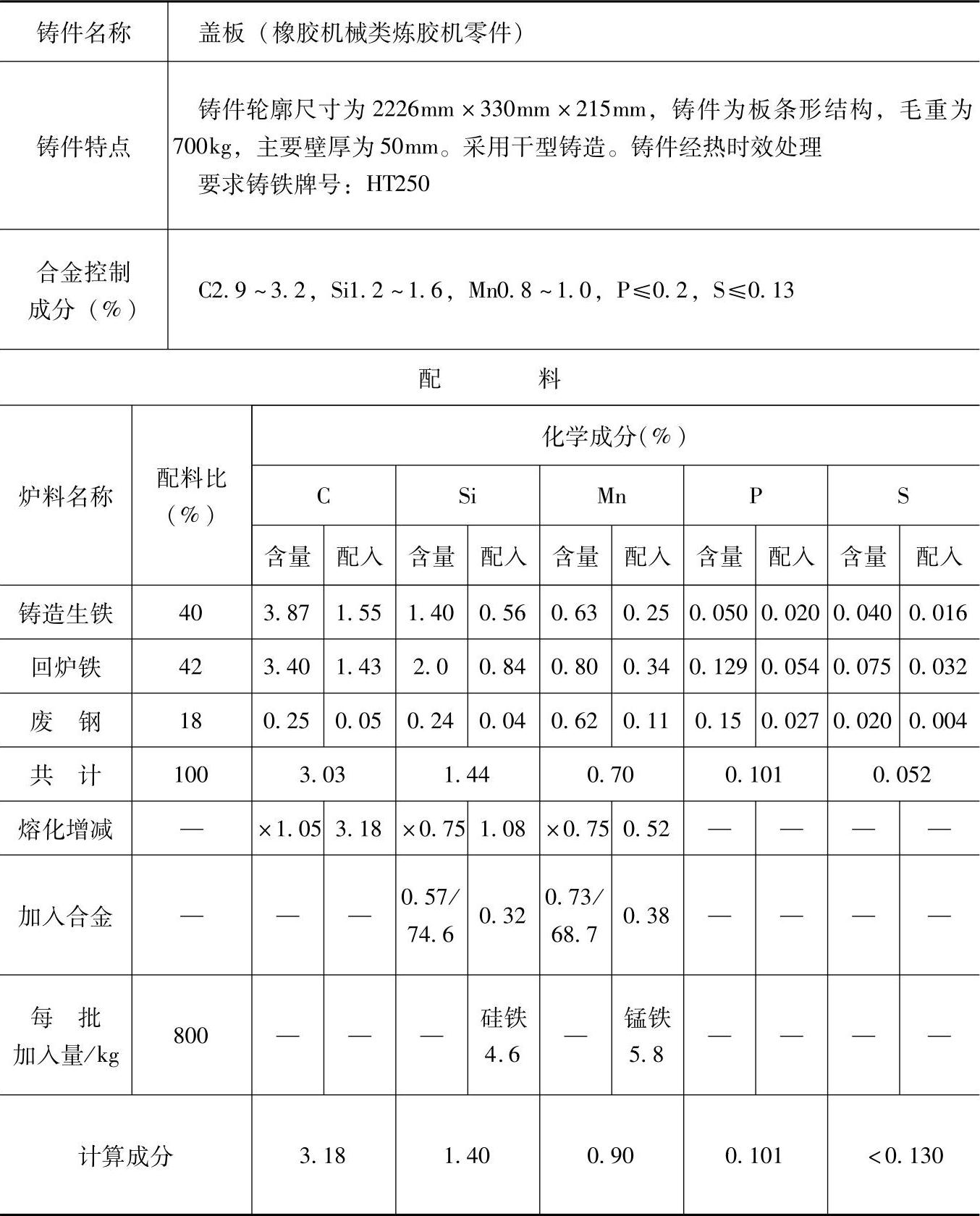

表1.1-276 HT250的灰铸铁配料
注：1.采用熔炼炉类型：中央和侧吹结合送风冲天炉，熔化率为7t/h，炉内碳增加5%、硅烧损25%、锰烧损25%、硫增加100%、磷不变。
2.炉前，浇注尺寸为12mm×32mm×100mm的三角试片，用硅铁调整铁液成分，控制三角白口宽度为3～4mm。
3.各成分含量和配料比例皆指质量分数。
