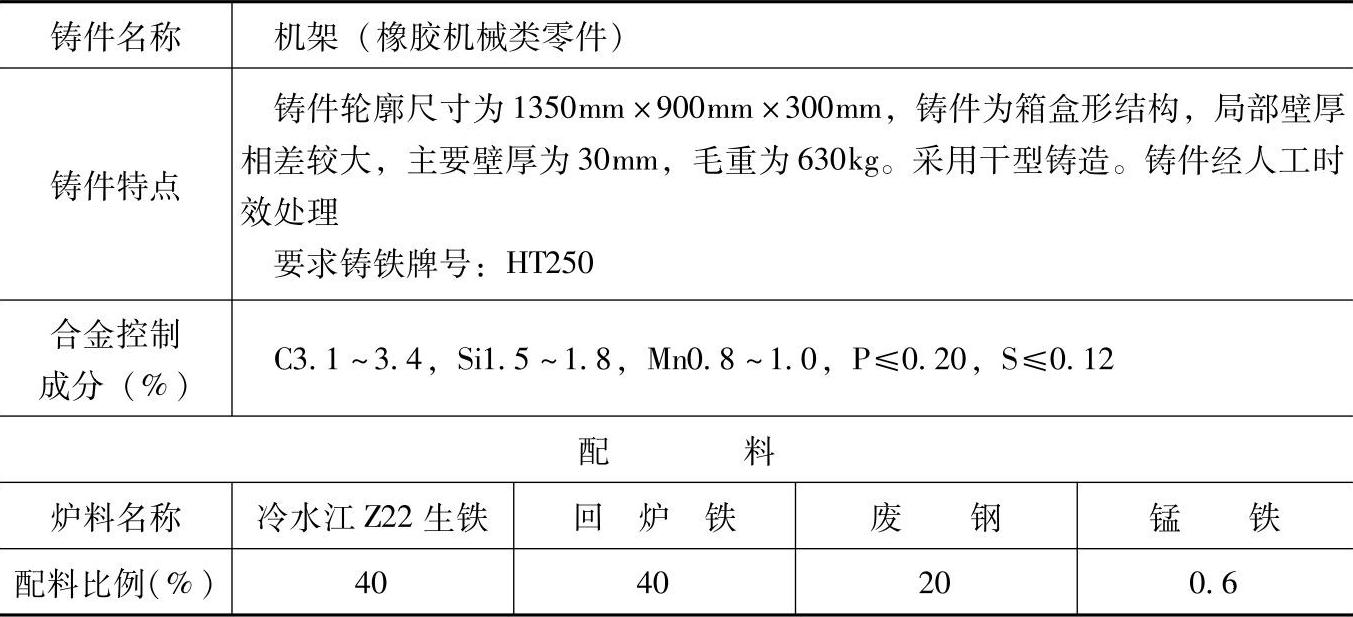

表1.1-277 HT250的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为5t/h，炉内硅烧损2.0%、锰烧损20%。
2.炉前，用75%硅铁进行孕育处理，加入量为0.1%～0.15%（质量分数），用三角试片检验白口宽度，控制铁液成分。
3.检测结果：
化学成分（%）：C3.22，Si1.58，Mn1.07，P0.15，S0.08。
4.各成分含量和配料比例皆指质量分数。
