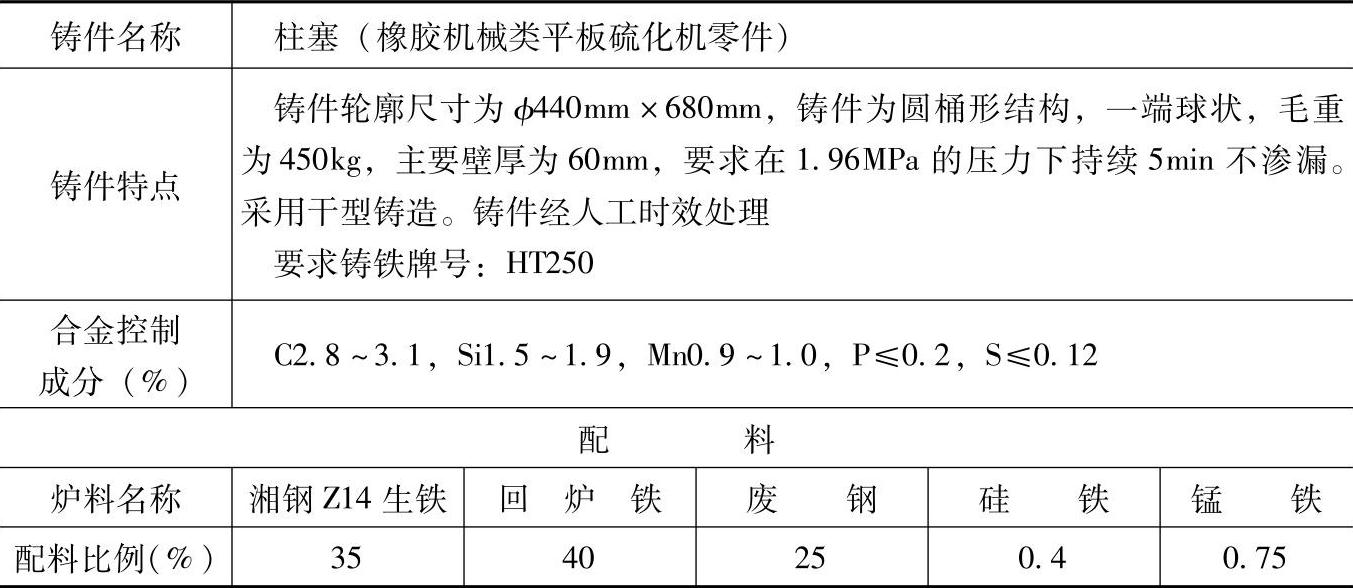

表1.1-278 HT250的灰铸铁配料
注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为5t/h，炉内硅烧损20%左右、锰烧损20%左右。
2.炉前用75%硅铁孕育处理，用三角试片检验白口宽度，控制铁液成分。
3.检测结果：化学成分（%）为C2.88，Si1.54，Mn0.98，P0.17，S0.05。
4.各成分含量和配料比例皆指质量分数。
5.本配料还适用于要求灰铸铁HT250的其他硫化机柱塞及炼胶机机盖等类铸件。
