配料实例448

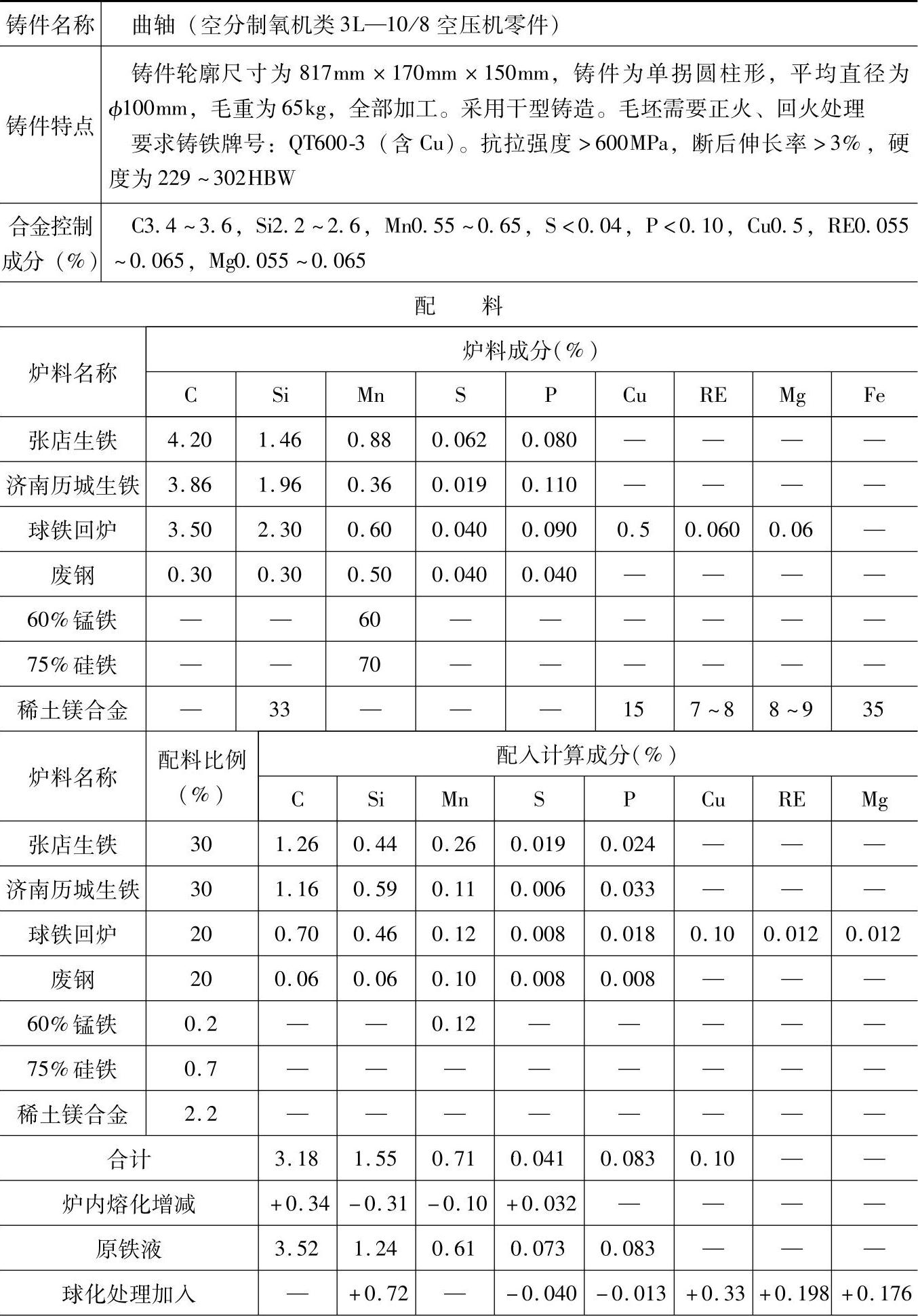

表1.2-83 QT600-3的（合金）球墨铸铁配料

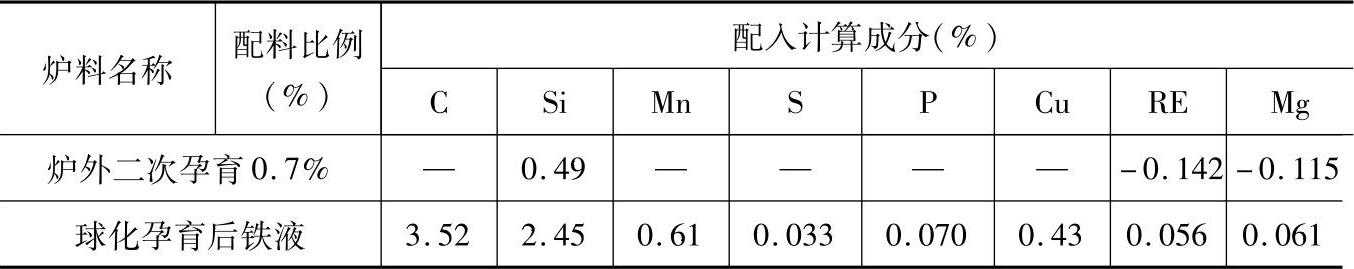

（续）

注：1.采用熔炼炉类型：三排小风口灯罩式曲线炉膛冲天炉，熔化率为5t/h，风口总截面积占炉膛截面积的2.2%，炉内碳增加9.7%、硅烧损20%、锰烧损14.3%、硫增加78.6%、磷不变。

2.炉前用稀土镁合金（成分：RE7%～8%、Mg8%～9%、Cu15%、Si33%）进行球化处理，加入量约为2.2%（质量分数）；用75%硅铁进行二次孕育处理，加入量约为0.7%（质量分数），球化孕育：硅吸收率为100%，锰不变、硫烧损55%、磷烧损15%、铜不变、稀土吸收率为28.28%，镁吸收率为34.6%。

3.观察三角试片断口为银灰色即可浇注。

4.当包内球铁液浇注2/3时，再浇注R25的梅花试棒。试棒与同包曲轴一同装入同一窑，经920°C保温3.5h，随炉冷至750°C保温0.5h出窑，后经550°C保温2.5h，出窑。

5.各成分含量和配料比例皆指质量分数。

6.检测结果：

力学性能：抗拉强度为773MPa，断后伸长率为3.3%，硬度为238HBW；

金相组织：石墨，球化率一类B（中）；基体，珠光体量约为83%（体积分数）、铁素体量为15%（体积分数）、渗碳体量为2%（体积分数）。
