配料实例450

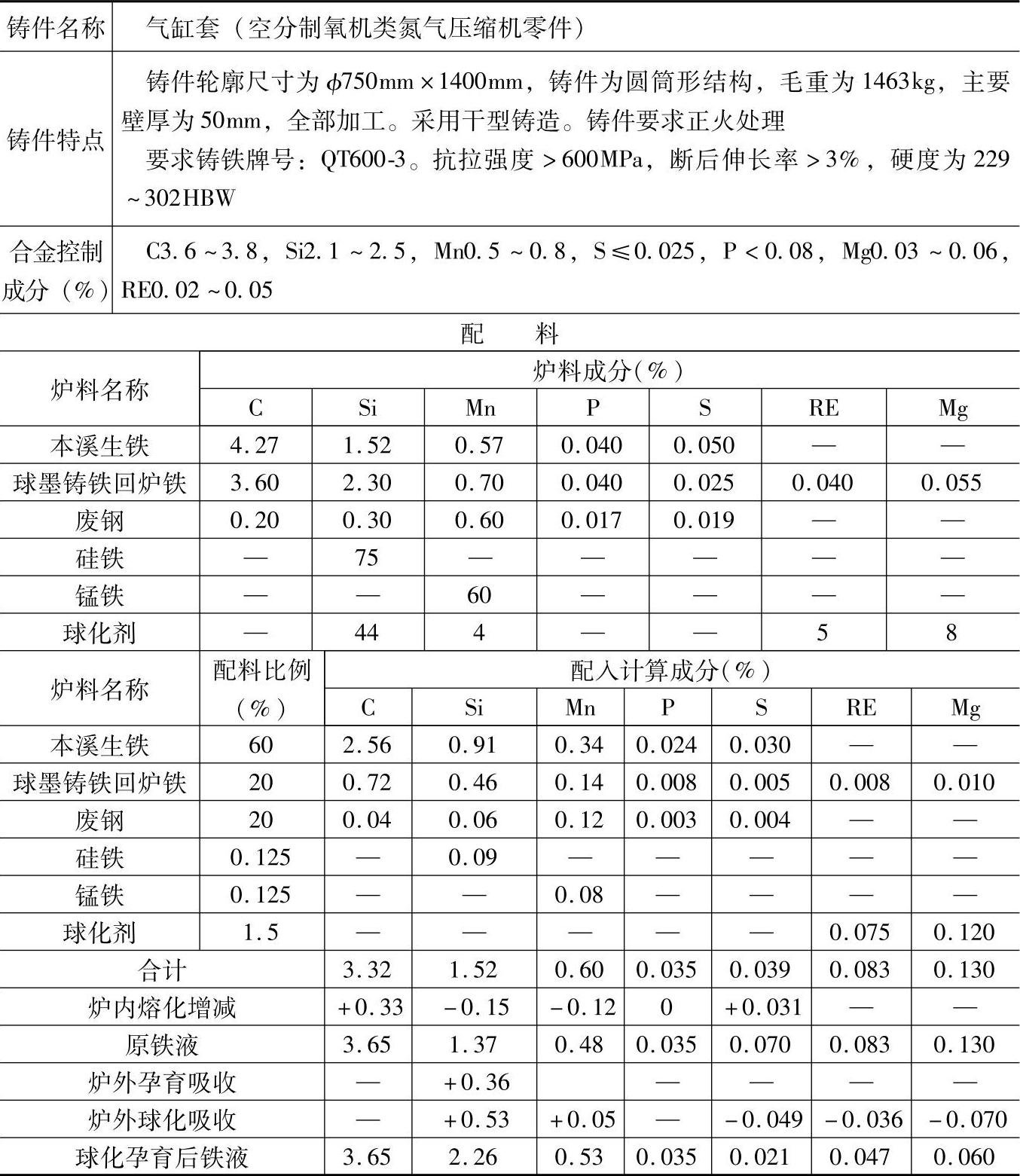

表1.2-85 QT600-3的球墨铸铁配料

注：1.采用熔炼炉类型：间断出铁、出渣，密肋炉胆热风三排小风口冲天炉，炉内硅烧损10%、锰烧损20%、碳增加10%、硫增加80%、磷不变。

2.炉前，球化处理用稀土镁合金（成分：RE5%、Mg8%、Si44%、Mn4%），加入量为1.5%（质量分数），镁吸收率为35%～50%，稀土吸收率为40%～66%，脱硫率为70%；孕育处理用75%硅铁，加入量为0.6%（质量分数），吸收率为80%。

3.炉前用三角试片检验三角白口大小，控制铁液成分，用75%硅铁调软铁液。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于空分制氧机中要求球墨铸铁QT600-3的其他球铁件。
