配料实例452

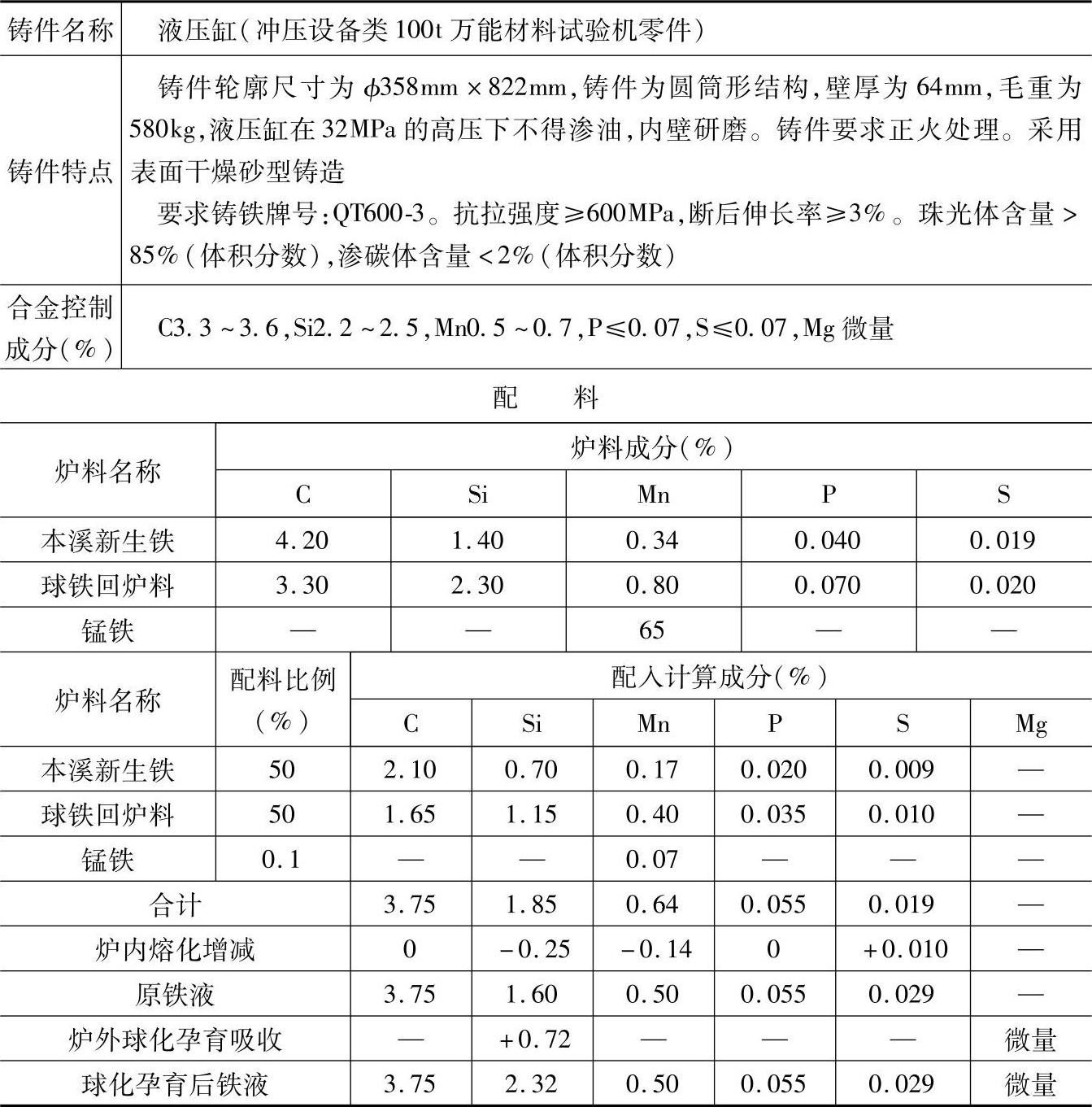

表1.2-87 QT600-3的球墨铸铁配料

注：1.采用熔炼炉类型：三排风口冲天炉，熔化率为5t/h，送风温度为90～150℃。出铁温度为1400～1420℃，浇注温度为1300～1320℃，炉内硅烧损15%、锰烧损25%、碳和磷基本不变、硫增加50%。

2.炉前，球化处理：球化剂采用纯镁，球化方法用自建压力加镁，转包后冲入热铁液。孕育处理，采用75%硅铁，粒度为10～20mm，孕育剂预热，孕育剂加入量为0.9%～1.1%（质量分数），孕育方法为出铁槽加入，包中铁液为3/4左右时方可进行孕育处理，炉外孕育吸收率为80%。

3.各成分含量和配料比例皆指质量分数。

4.本配料还适用于剪床类中强度要求高的球墨铸铁QT600-3的液压缸、液压缸盖、斜齿轮，大型剪床Q11Y—12×3200中的上刀架，工作台，100t万能试验机中的活塞、螺母、上机架、支承座，WA56—80B双曲线滚子型材校直机中的调节座、壳体、套筒等铸件。
