配料实例451

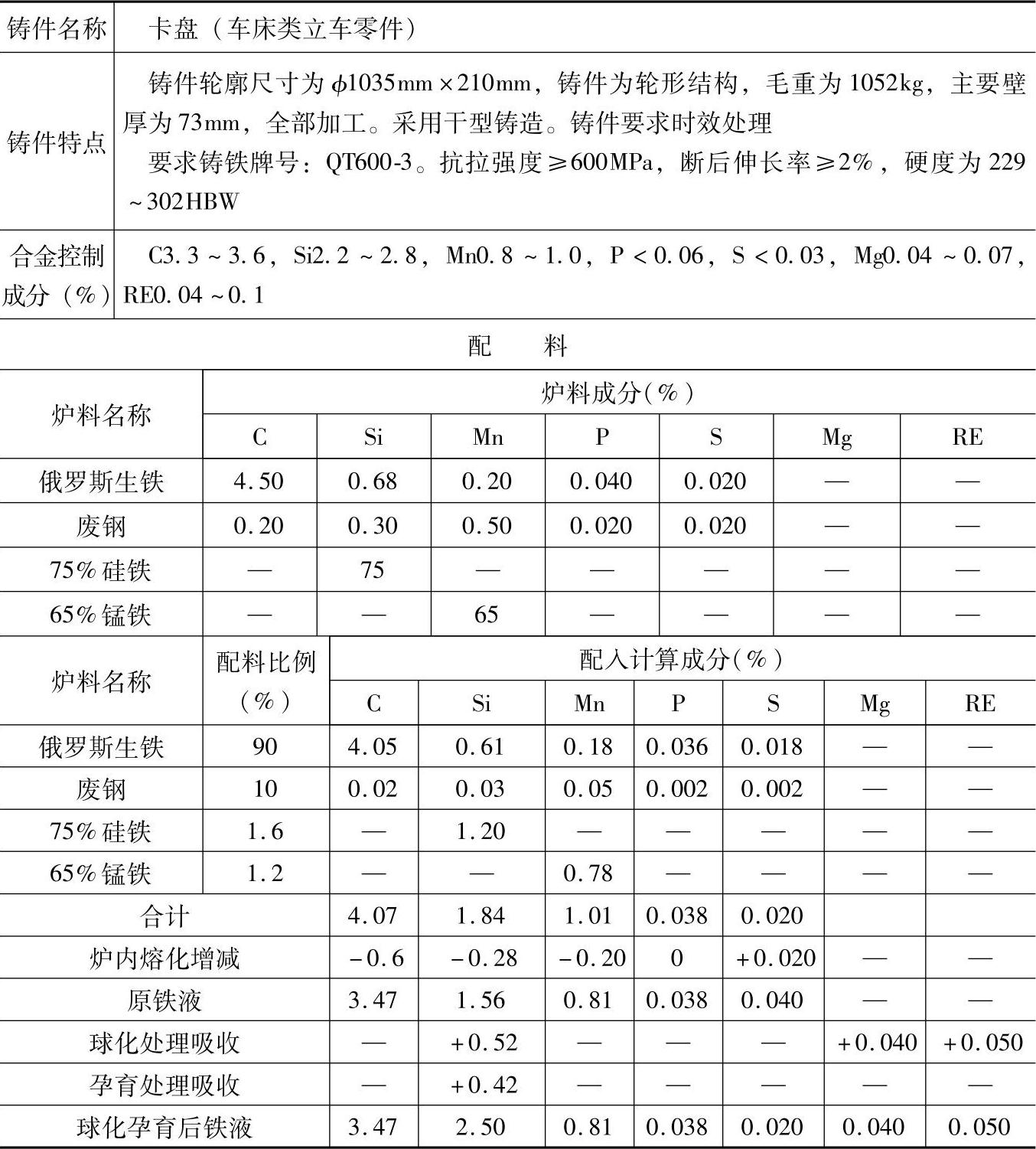

表1.2-86 QT600-3的球墨铸铁配料

注：1.采用熔炼炉类型：两排大间距冷风冲天炉，熔化率为7t/h，炉内碳烧损15%、硅烧损15%、锰烧损20%、硫增加100%、磷不变。

2.炉前用铈基轻稀土硅铁镁合金进行球化处理，同时采用75%硅铁进行包内孕育。球化剂牌号为REMg7-10，加入量为1.4%～1.6%（质量分数）；孕育剂加入量为0.7%（质量分数）。球化剂，孕育剂内Si吸收率为80%。

3.炉前以三角试片断面颜色及白口大小来控制铁液成分及球化孕育效果。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于要求球墨铸铁QT600-3的中小球铁铸件，如齿轮、齿圈等。
