配料实例460

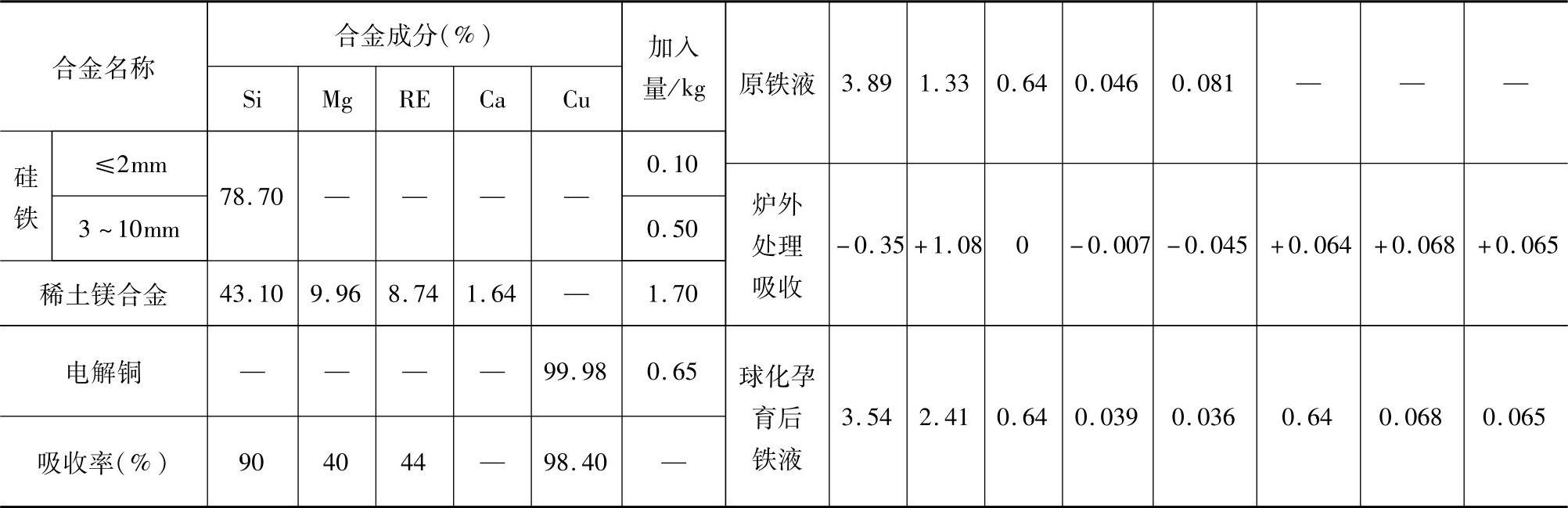

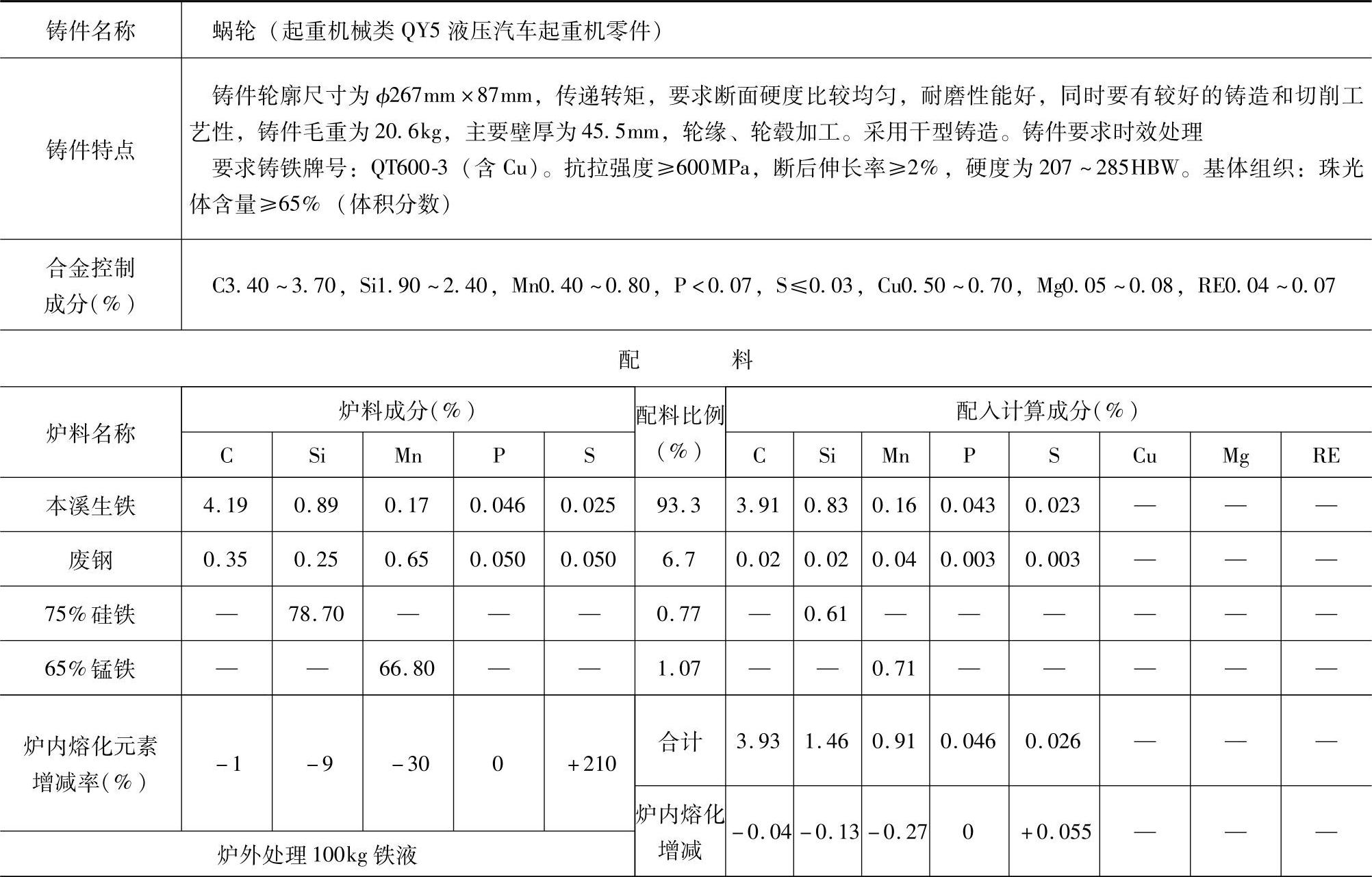

表1.2-95 QT600-3的（合金）球墨铸铁配料

（续）

注：1.采用熔炼炉类型：三排小风口冷风冲天炉，炉内碳增加1%、硅烧损9%、锰烧损30%、磷不变、硫增加210%。

2.炉前用三角试片检验三角白口大小、断面晶粒粗细与颜色深浅，控制原铁液与处理后铁液成分。原铁液三角试片应无白口，晶粒中粗呈深灰色；处理后铁液三角试片有1～4mm宽的白口，晶粒细密如绒、银灰色，三角试片的断面中心可有疏松，试片两侧边稍有凹陷，这种试片证明铁液球化良好。如发现试片断口虽细，但夹杂些分散的小黑点，则结合断口颜色状况，可分别用补加合金或75%硅铁调整铁液成分。

3.稀土镁合金成分（%）：Si43.10，Mg9.96，RE8.74，Ca1.64。

4.检测结果：

化学成分（%）：C3.54，Si2.14，Mn0.64，P0.043，S0.044，Cu0.59，Mg0.068，RE0.064；

力学性能：抗拉强度为698.7MPa，断后伸长率>2%，硬度为222HBW；

金相组织：珠光体量为83%。

5.各成分含量和配料比例皆指质量分数（体积分数）。

6.本配料还适用于起重机械中要求球墨铸铁QT600-3的阀体、阀盖、制动轮、卷筒、压板等铸件。
