配料实例459

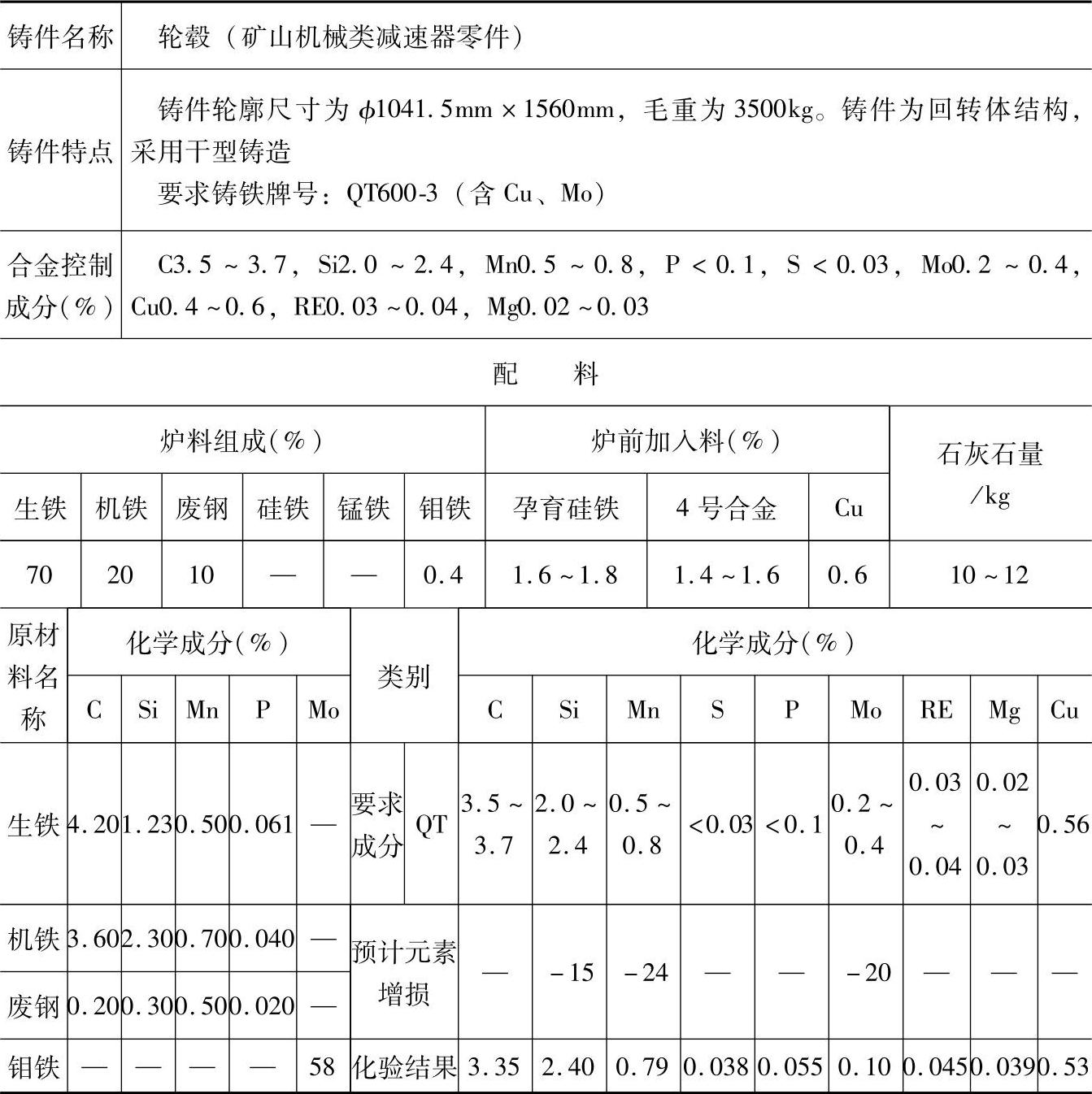

表1.2-94 QT600-3的（合金）球墨铸铁配料

注：1.采用熔炼炉类型：三排小风口、冷风、曲线炉膛冲天炉，熔化率为4～5t/h，炉内硅烧损15%、锰烧损24%，钼烧损20%。

2.炉前，进行球化孕育处理。

3.检测结果：

化学成分（%）：C3.35，Si2.40，Mn0.79，P0.055，S0.038，Mo0.10，Cu0.53，RE0.045，Mg0.039；

力学性能：抗拉强度为657MPa，屈服强度为441MPa，断后伸长率为6%，硬度为229HBW；

金相组织：石墨形状为球状和团状，石墨尺寸为2级，石墨球化分级为2级，基体组织为55%（体积分数）的珠光体，余为铁素体。

4.各成分含量和配料比皆指质量分数。
