配料实例461

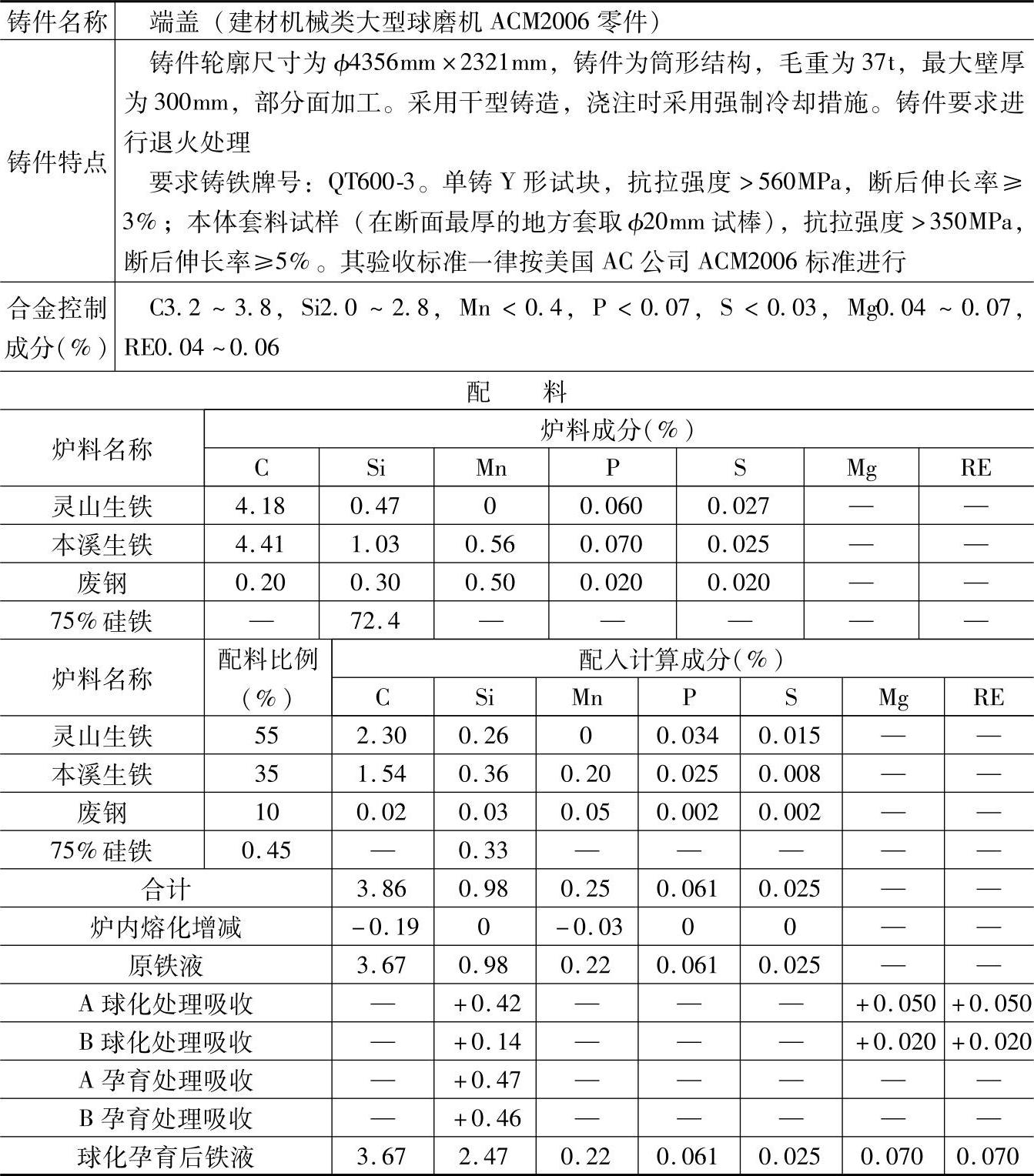

表1.2-96 QT600-3的球墨铸铁配料

注：1.采用熔炼炉类型：20t无芯工频感应电炉，最大熔化率为8t/h，炉内碳烧损5%、锰烧损10%、硅、磷、硫不变。

2.炉前，用钇基稀土硅铁镁合金进行球化处理，同时采用硅钡孕育剂进行包外多次孕育处理。用炉前快速分析，金相观察控制铁液成分及孕育球化效果。

3.球化孕育处理：球化剂A加入量为1.6%（质量分数），球化剂B加入量为0.4%（质量分数），孕育剂A加入量为0.9%（质量分数），孕育剂B加入量为0.8%（质量分数），球化剂与孕育剂中Si的吸收率均为80%。

4.各成分含量和配料比例皆指质量分数。

5.本配料还适用于采用工频感应电炉熔炼的要求球墨铸铁QT600-3的大型厚断面铸件的生产。
