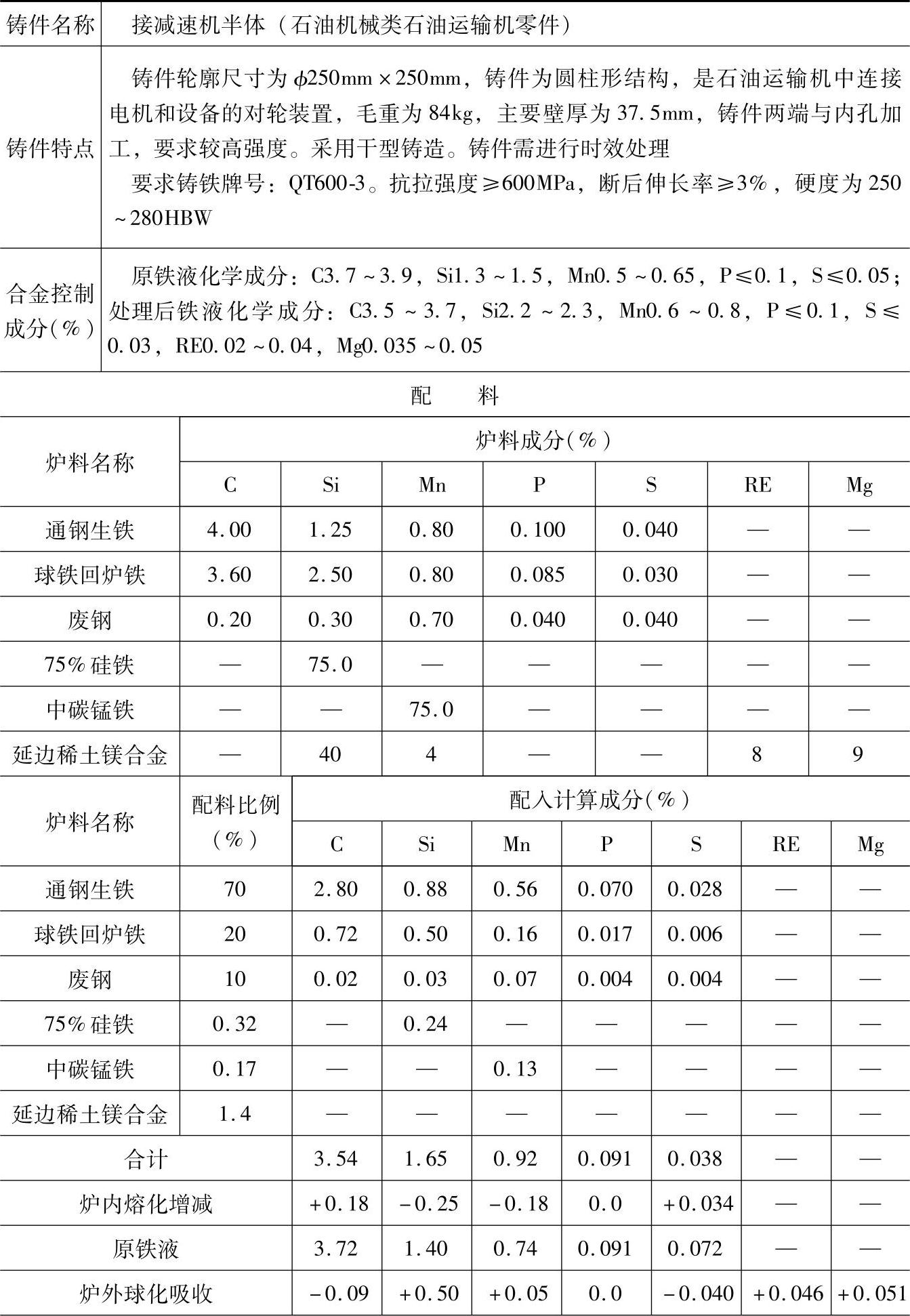

配料实例462

表1.2-97 QT600-3的球墨铸铁配料

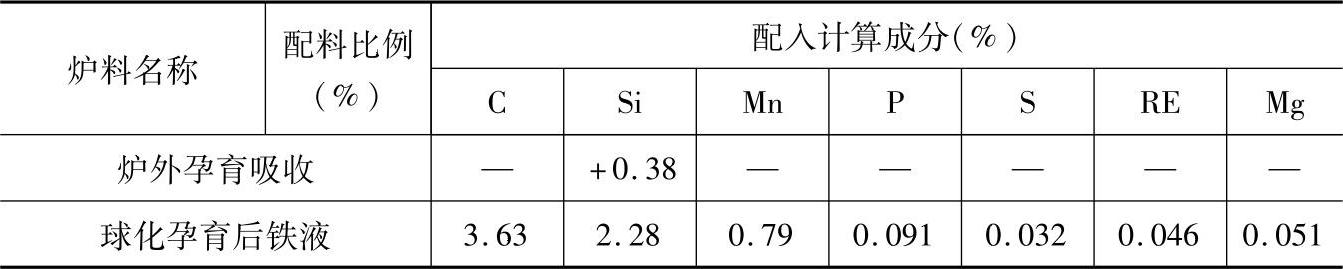

（续）

注：1.采用熔炼炉类型：两排风口热风冲天炉，炉内碳增加5%、硅烧损15%、锰烧损20%、硫增加90%、磷不变。

2.炉前，球化处理采用稀土镁合金（成为：RE8、Mg9、Si40、Mn4），加入量为1.4%（质量分数），RE吸收率为41%，Mg吸收率为40%，Si吸收率为78%，Mn吸收率为78%；孕育处理采用75%硅铁，加入量为0.65%（质量分数），吸收率为80%。

3.炉前用三角试片检验三角白口深度与试片两侧缩凹，并结合铁液表面状态控制铁液成分和球化率。

4.检测结果：

化学成分（%）：C3.67，Si2.2，Mn0.70，P0.1，S0.03，RE0.041，Mg0.044；

力学性能：抗拉强度为649MPa，断后伸长率为4%，硬度为267HBW；

金相组织：石墨呈球状及团状分布，球化率为70%～80%，基体中珠光体量约为80%（体积分数）、铁素体量约为15%（体积分数）。

5.成分含量和配料比例皆指质量分数。

6.本配料还适用于石油机械中要求球墨铸铁QT600-3的圆盘、对轮、连接轴等铸件。当浇注上述铸件时，基体为珠光体量为≥70%（体积分数），球化率量为≥70%（体积分数）。
