配料实例470

配料实例470

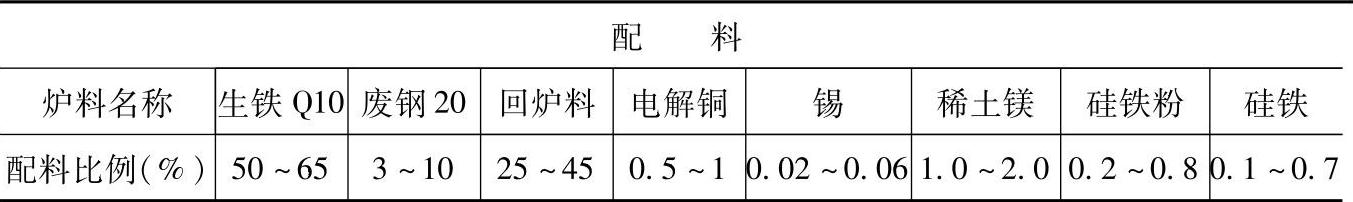

表1.2-105 QT600-3的合金球墨铸铁配料

（续）

注：1.采用熔炼炉类型：中频感应电炉熔炼，熔化率为0.6t/h。

2.稀土镁粒度为20～40mm，硅铁粉粒度为3～5mm，硅铁的粒度为10～20mm。

3.球化处理、孕育处理及浇注：

1）将预先称量好的稀土镁在球化处理铁液包凹坑内捣实，再放入0.1%～0.6%（质量分数）的硅铁，再盖上0.1%（质量分数）左右的珍珠岩和0.05%（质量分数）草灰，用压铁压实。

2）第一次倒入包内2/3铁液，迅速盖上包盖，使其发生球化反应，球化反应后再迅速补充其余1/3的铁液。

3）扒除铁液表面浮渣，然后再用0.2%（质量分数）的珍珠岩覆盖铁液表面。

4）浇注时，将0.3%～0.6%（质量分数）的硅铁粉随流均匀加入小浇包中。

5）浇注时在小包中加入0.10%（质量分数）草灰。

6）模壳温度（浇注时）为50～150℃。

7）铁液浇注温度为1300～1350℃。

4.各成分含量和配料比例皆指质量分数。
