4.1.2  集成式AMT基本结构

下面以ZFTraxon12档自动变速器为例介绍集成式AMT的基本结构（图4-1）。

一体式外壳的内部装有齿轮变速机构所有元件、所有的换档气缸、换档执行器、AMT电控系统的大部分传感器。机械电子模块也是变速器的顶盖，其内部集成了电控单元（TCU）及连接各传感器和执行器的导线。变速器的前部是离合器执行器（即离合器气缸），TCU控制离合器分离时，气缸内活塞被压缩空气推出，使分离轴承前移，实现离合器分离。此变速器只匹配压式离合器。

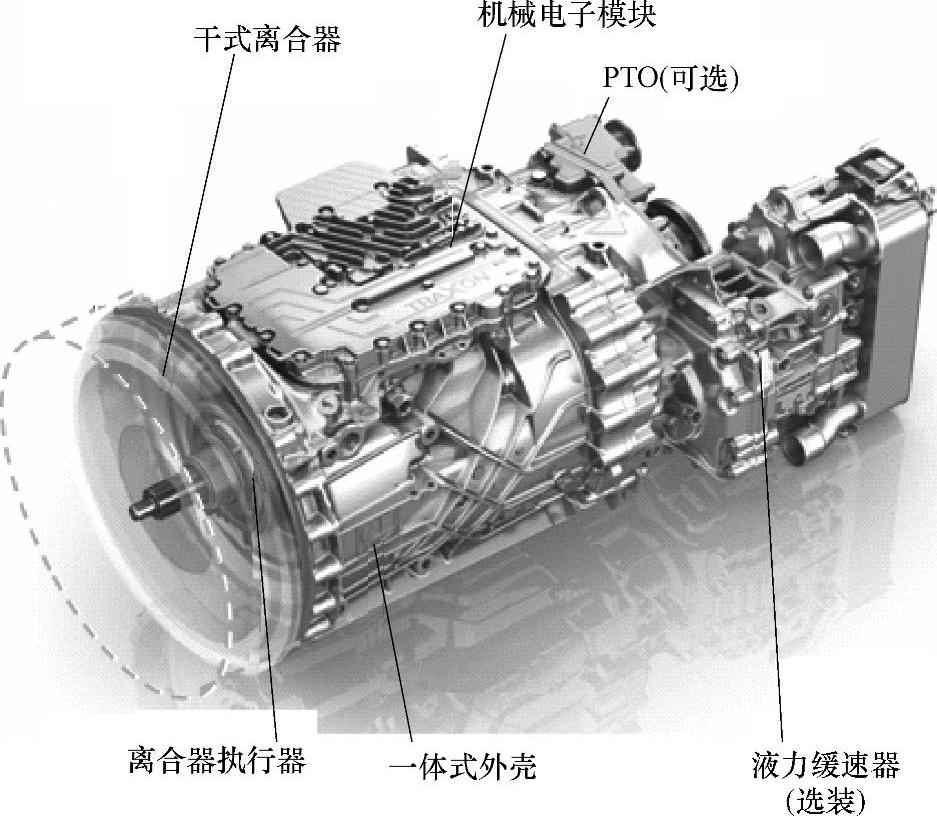

图4-1 ZFTraxon 12档自动变速器

在变速器的后部可选装液力缓速器和PTO（动力输出）。

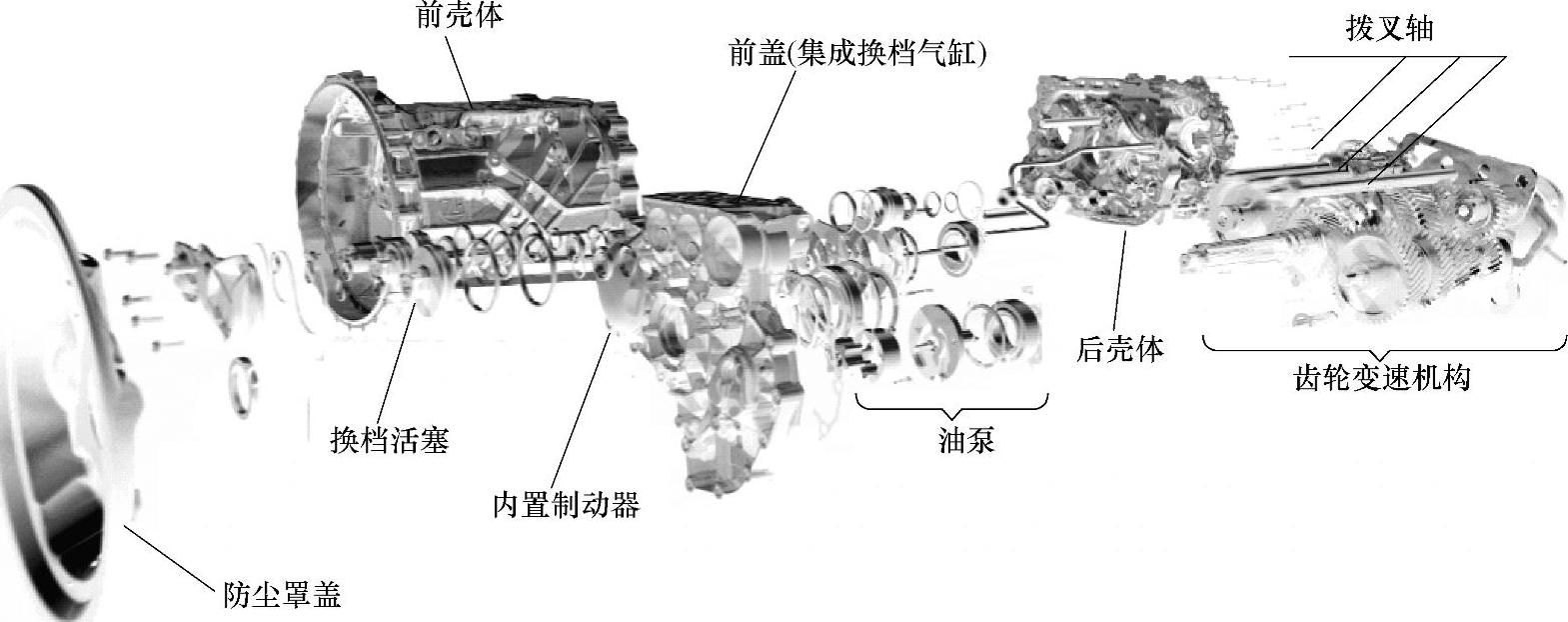

变速器内部结构如图4-2所示。该变速器主箱换档无同步器，半档切换、副箱换档配有同步器。

图4-2 Traxon 12档自动变速器机械结构
