4.1.5  换档机构

变速器共有三根拨叉轴，即高低档拨叉轴、半档拨叉轴和主箱拨叉轴，如图4-6所示。高低档（GP）拨叉轴只有高档、低档两个位置，工作时没有空档位置。半档（GV）拨叉轴控制输入轴动力传递给K1齿轮组还是传递给K2齿轮组，它只有K1接合或K2接合两个位置，工作时也没有空档位置。主箱的拨叉轴有R（2）位置、空档位置、1（3）档位置三个位置。主箱的拨叉轴与2/3档拨叉和1/R档拨叉都不是刚性连接的。当主箱进行选档时，通过一套电驱动装置（即选档装置）可以实现2/3档拨叉（或1/R档拨叉）与主箱拨叉轴间轴向连接，这样就可根据需要，通过主箱拨叉轴来控制两个拨叉中的一个，以挂入主箱的任一档位。

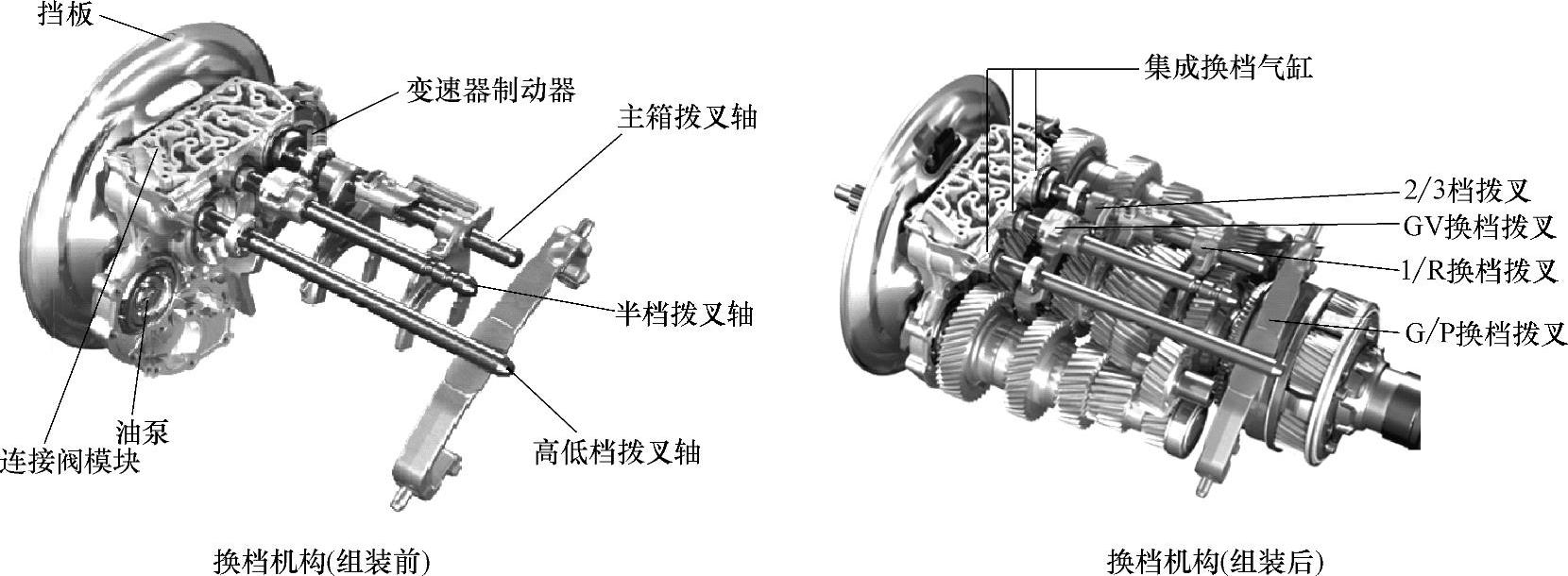

图4-6 换档机构
