4.1.4  各档动力传递路线

4.1.4 各档动力传递路线

Traxon 12档（直接档）变速器与Traxon 12档（超速档）变速器各档动力传递路线有所不同，详见表4-1和表4-2。

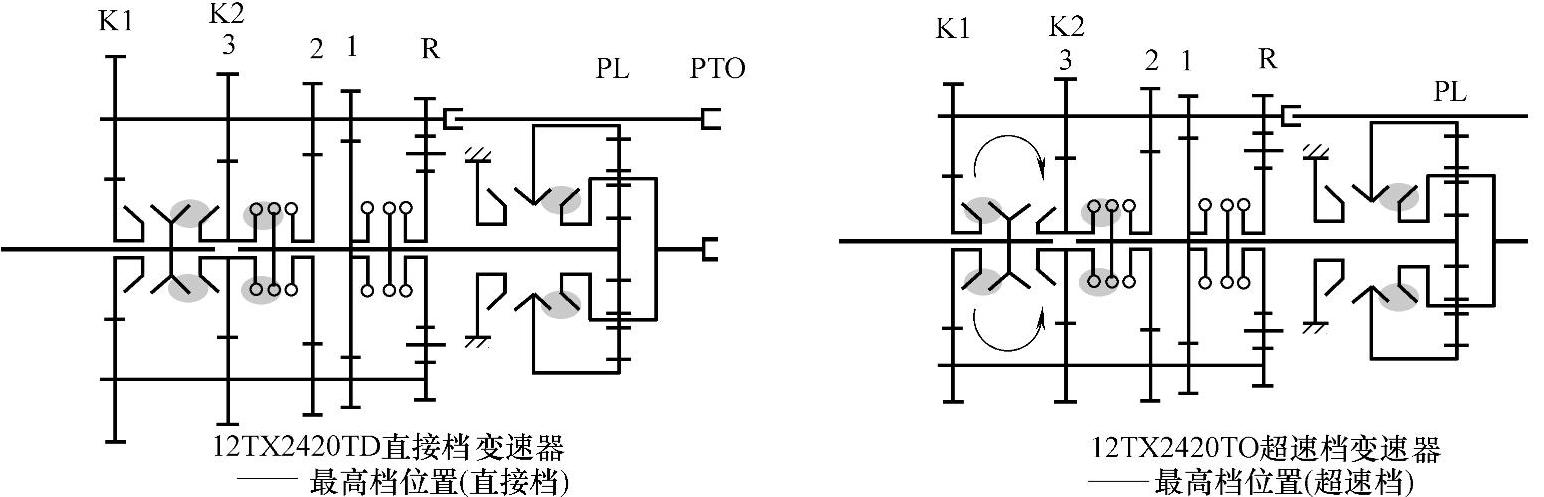

图4-5 直接档和超速档变速器的最高档动力传递路线对比

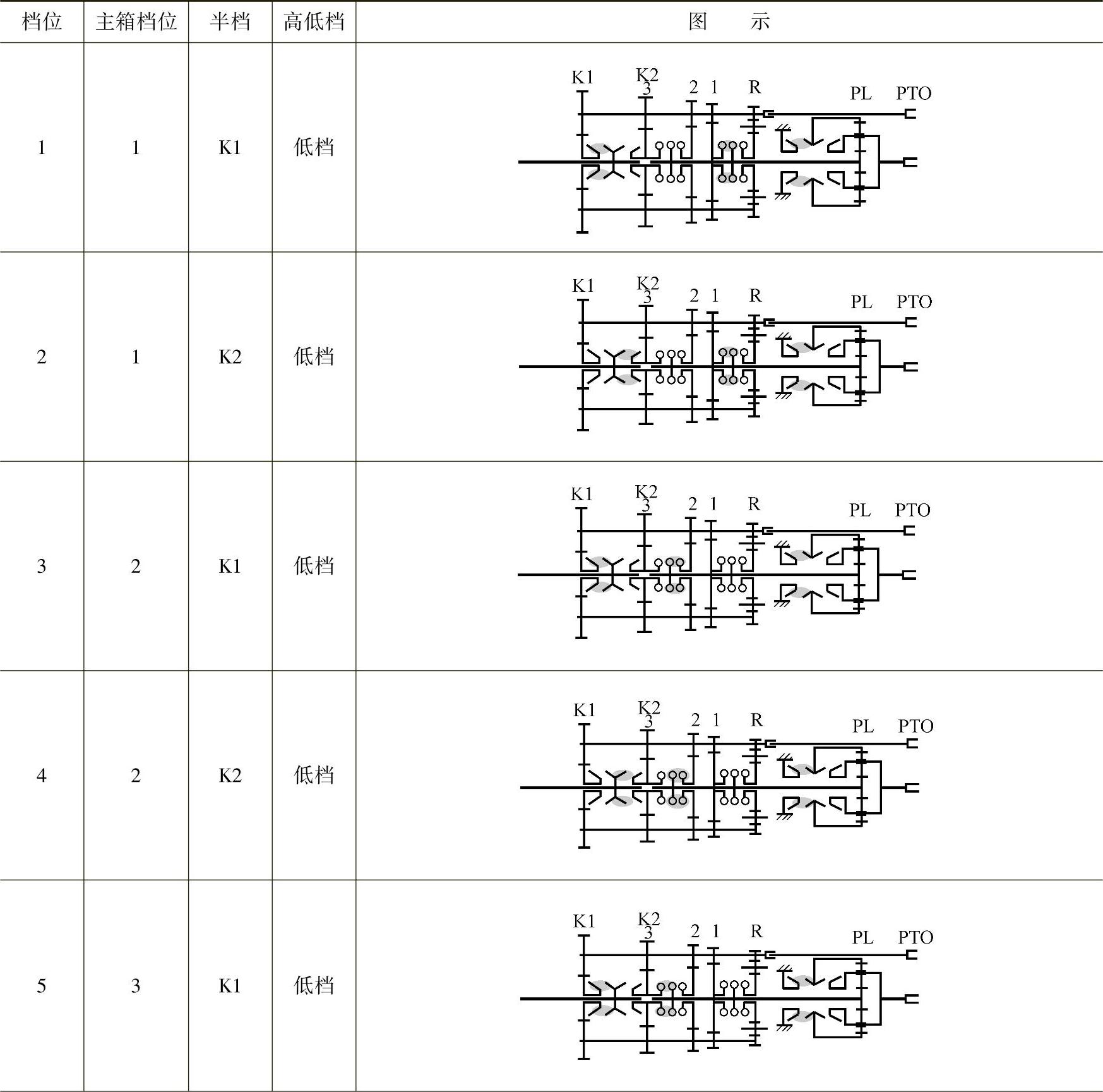

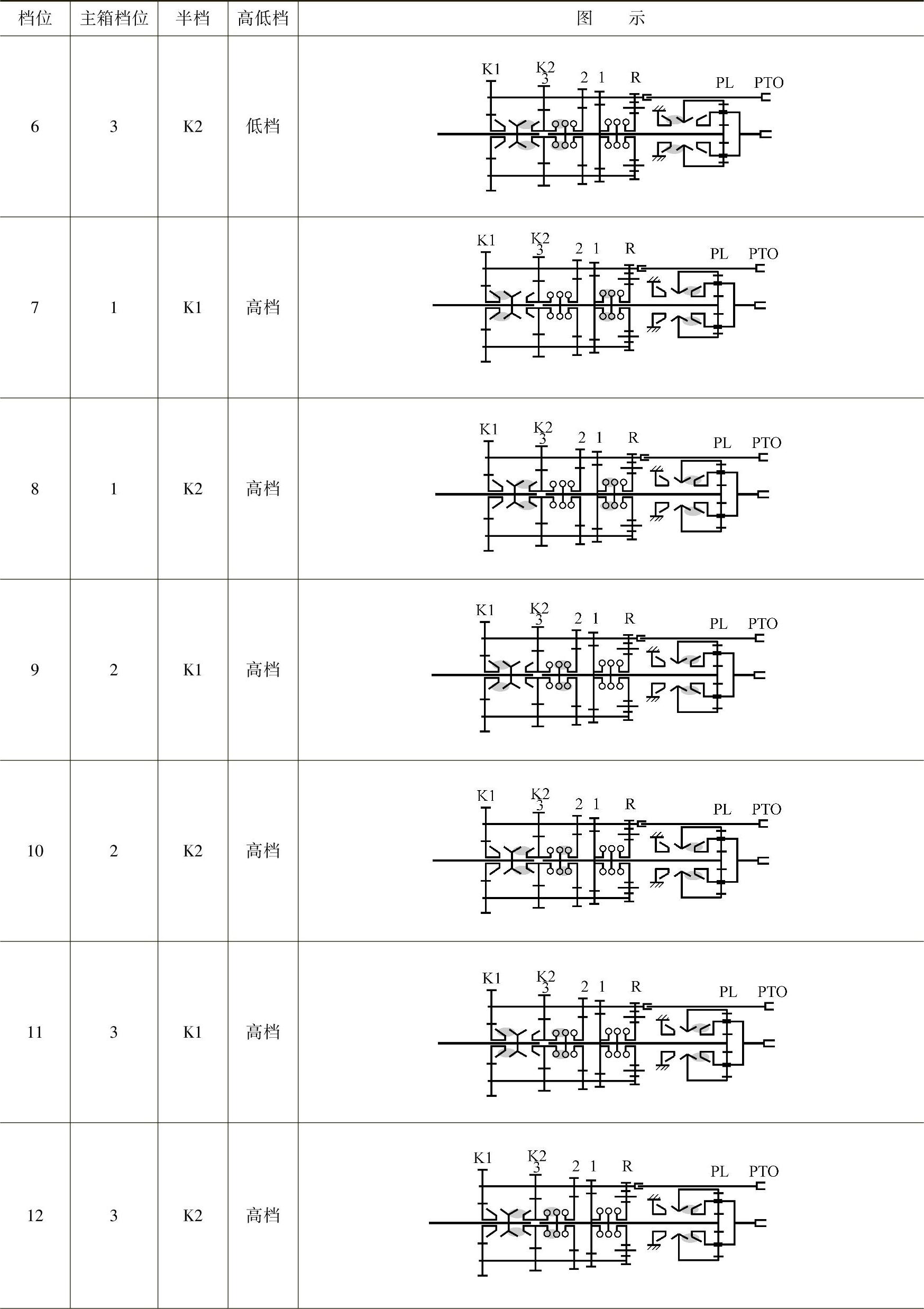

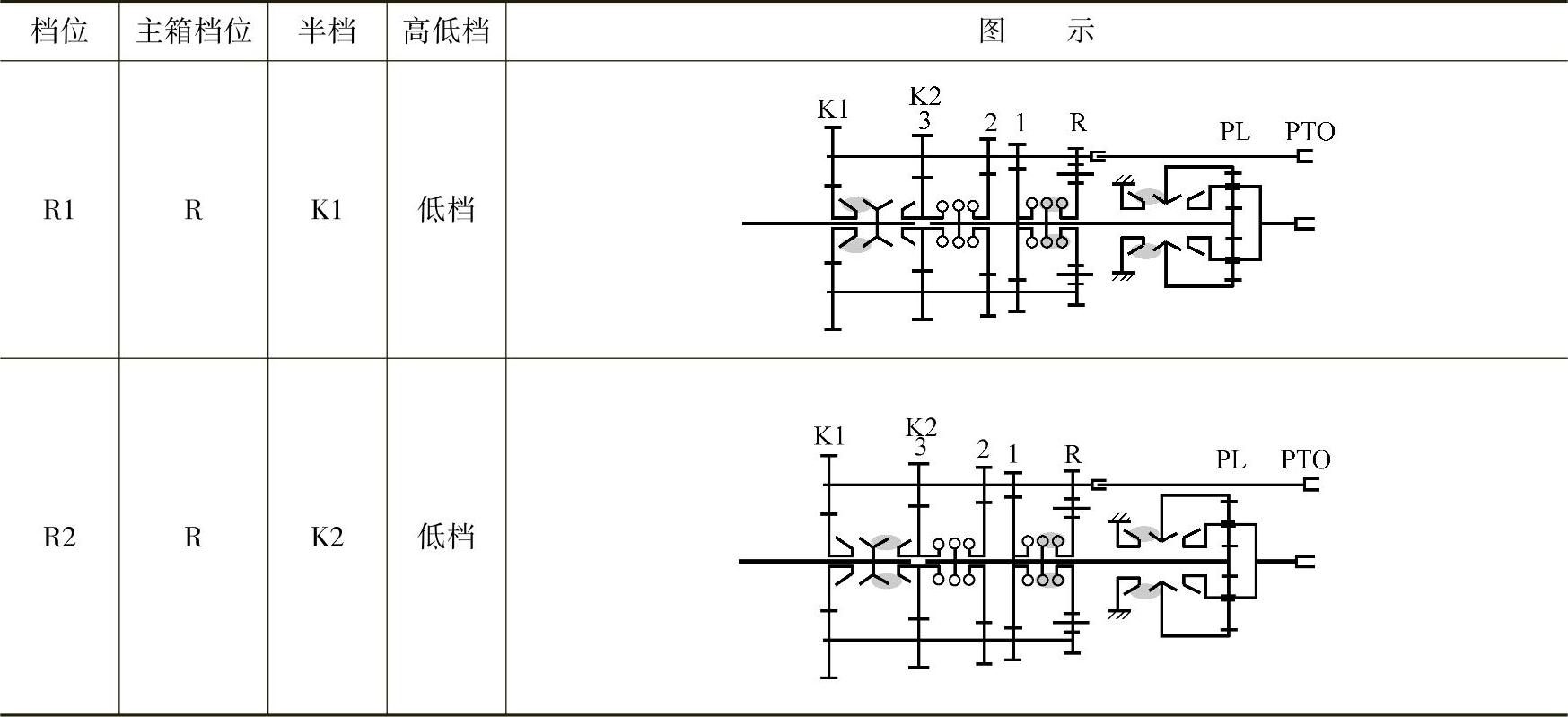

表4-1 Traxon12档（直接档）变速器动力传递路线

（续）

（续）

直接档变速器的前进档各档传动比分别为16.688、12.924、9.926、7.688、5.895、4.565、3.655、2.831、2.174、1.684、1.291、1.000。倒档：R1传动比为15.537，R2传动比为12.033。

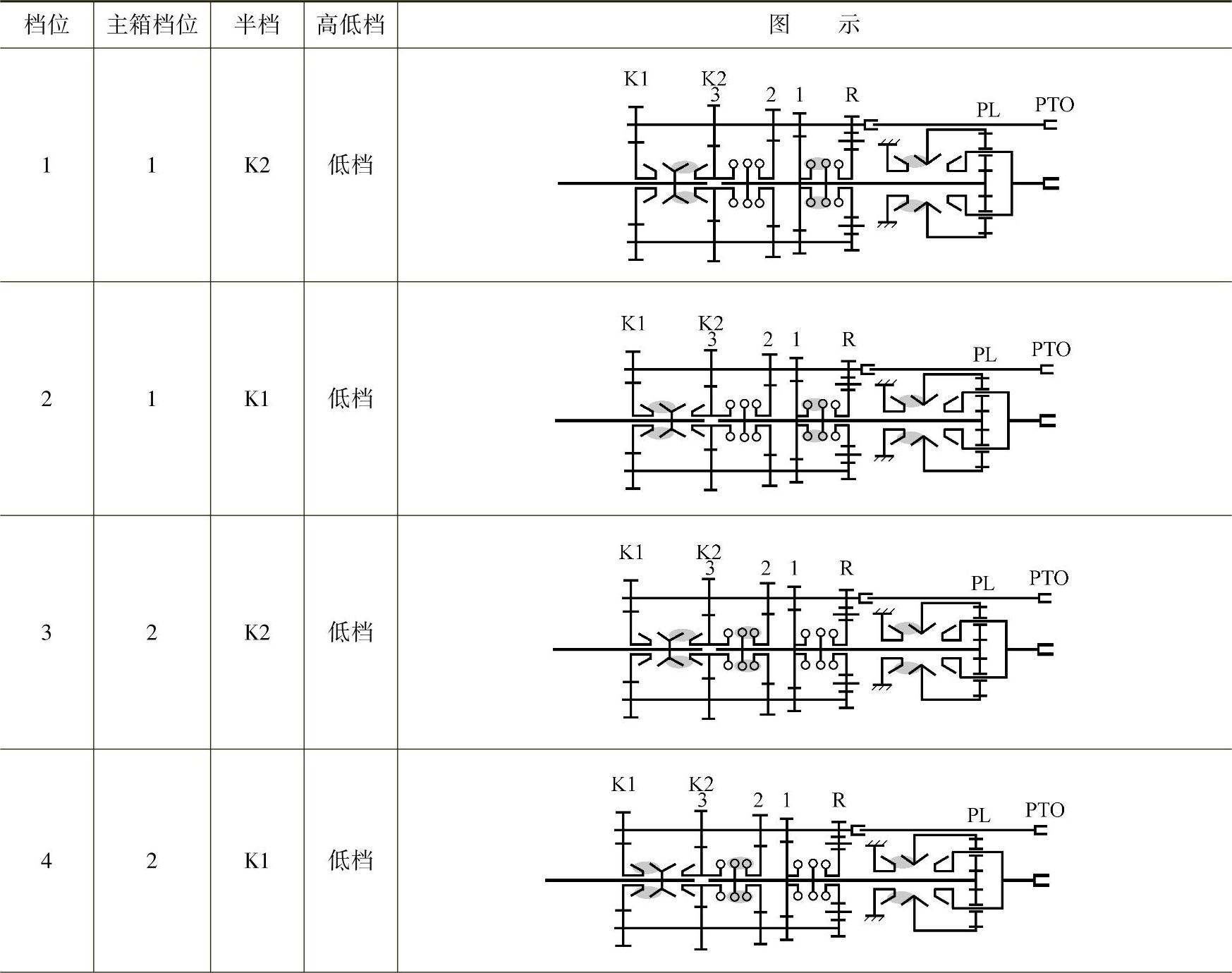

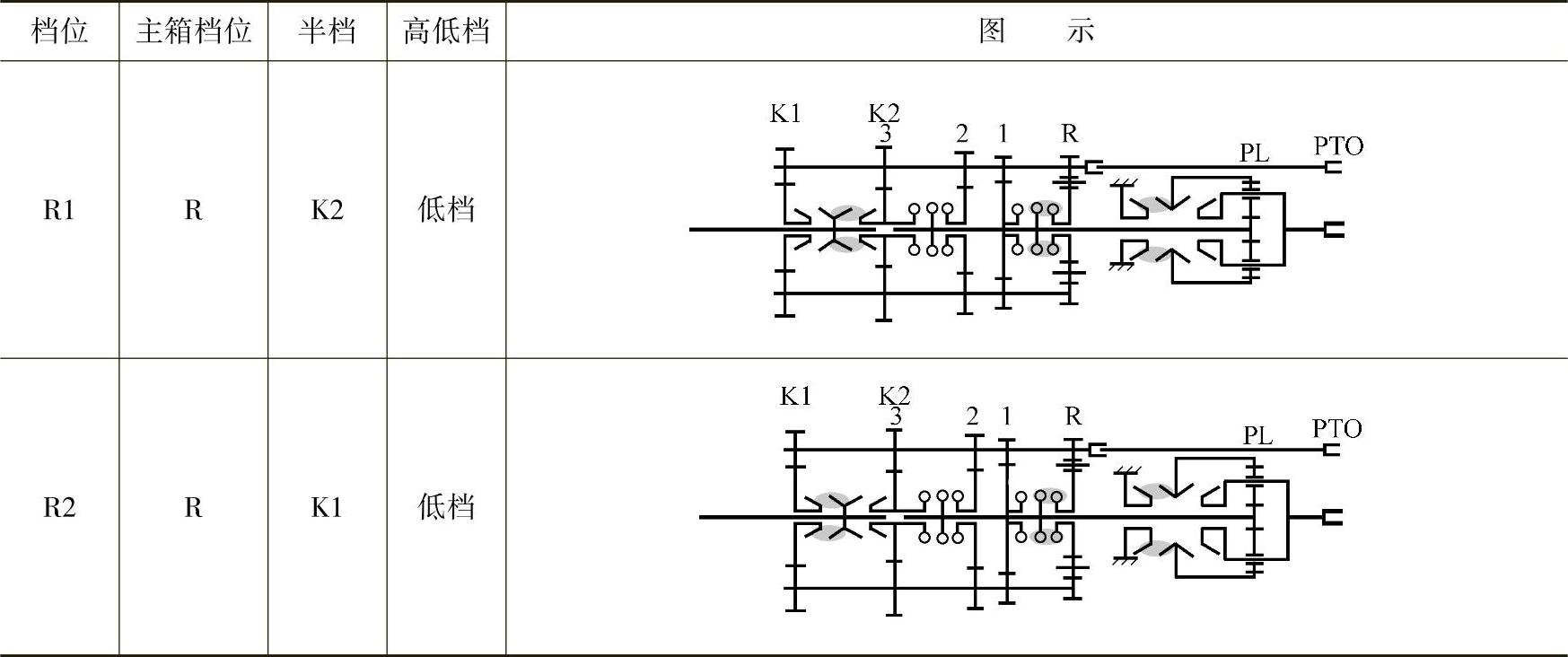

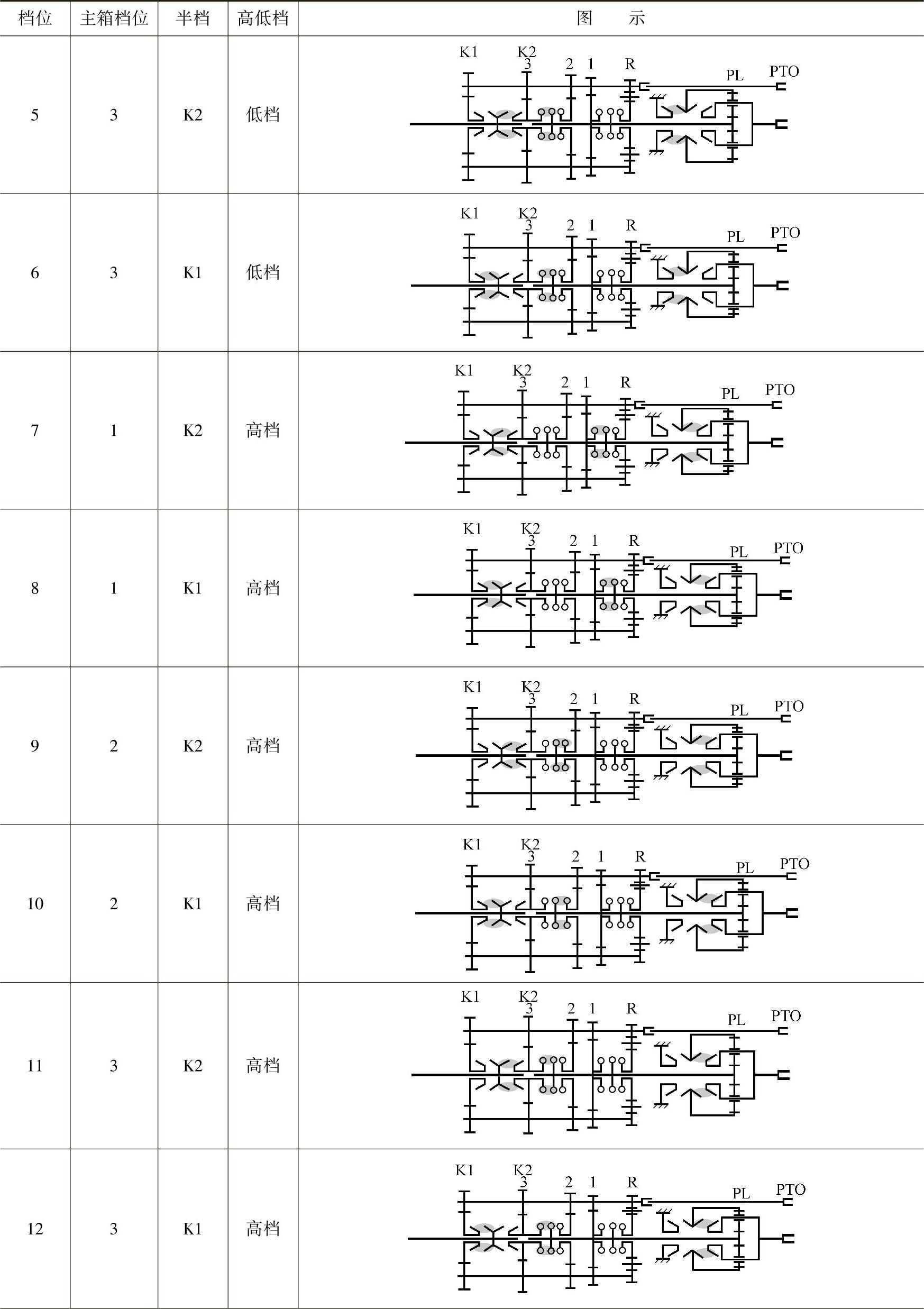

表4-2 Traxon12档（超速档）变速器动力传递路线

（续）

（续）

超速档变速器的前进档各档传动比分别为12.924、9.982、7.688、5.938、4.565、3.526、2.831、2.187、1.684、1.301、1.000、0.772。倒档：R1传动比为12.033，R2传动比为9.293。
