4.1.8  离合器执行器

离合器执行器安装位置在变速器前部，如图4-14所示。执行器上装有位置传感器。

离合器执行器的结构如图4-15所示。它由壳体、预压缩弹簧、活塞、分离轴承等元件组成。壳体上有压缩空气通道，将气腔与离合器控制电磁阀连接。离合器分离时离合器供气电磁阀通电打开，气腔内部供气，活塞和分离轴承在压缩空气推动下由壳体内部向外移动，分离轴承推动分离杠杆，实现离合器分离。

当离合器排气电磁阀通电打开、供气电磁阀断电关闭时，气腔不再与压缩空气相通，而是与大气相同，这样气腔内的压缩空气经过专门的排气通道排入到大气之中。此时分离轴承和活塞在离合器分离杠杆作用下回缩、复位。离合器复位后，预压缩弹簧保持分离轴承与分离杠杆相接触。当离合器摩擦片磨损后，分离杠杆高度增加，活塞和分离轴承会自动回缩，达到自动补偿目的。离合器完全接合时位置的改变，会通过离合器执行器上的位移传感器检测到，TCU依此可以计算出离合器的磨损程度，并在必要时进行报警、提醒驾驶员更换离合器从动盘。

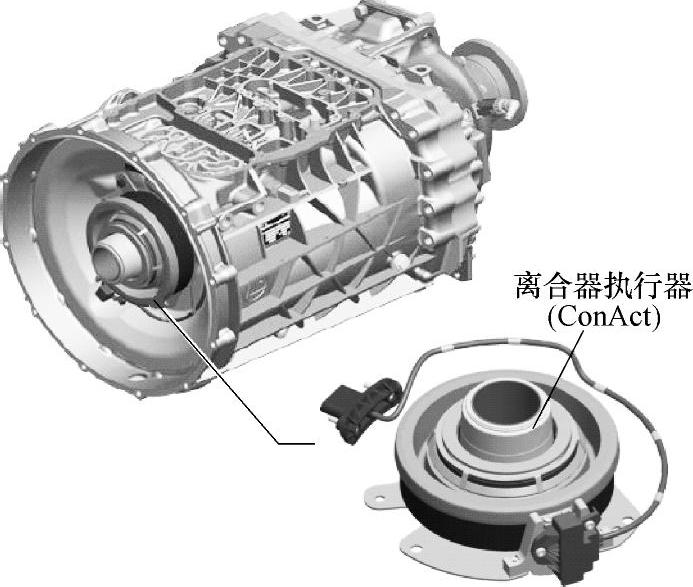

图4-14 离合器执行器安装位置

图4-15 离合器执行器结构
