4.1.7  副箱变速机构

Traxon 12档变速器副箱采用行星排结构，可实现两档输出，即高档（直接档）和低档（降速）。行星变速机构结构如图4-12所示。太阳轮为动力输入端，行星架为输出端，副箱换档时通过控制齿圈来实现。

副箱换档机构组成如图4-13所示。高低档切换设有锁环式同步器。当拨叉将滑套向前拨动时，行星齿圈通过滑套、联轴器被固定在钢板上，因此齿圈固定不动。这时实现的是降速输出，副箱实现的传动比为1+齿圈齿数/太阳轮齿数=1+82/23=4.565。当拨叉将滑套后移时，齿圈和行星架通过滑套连为一体，即为副箱高速档。此时副箱行星排连为一体，行星轮只有公转，没有自转，实现直接档输出，传动比为1。

图4-11 互锁控制示意图

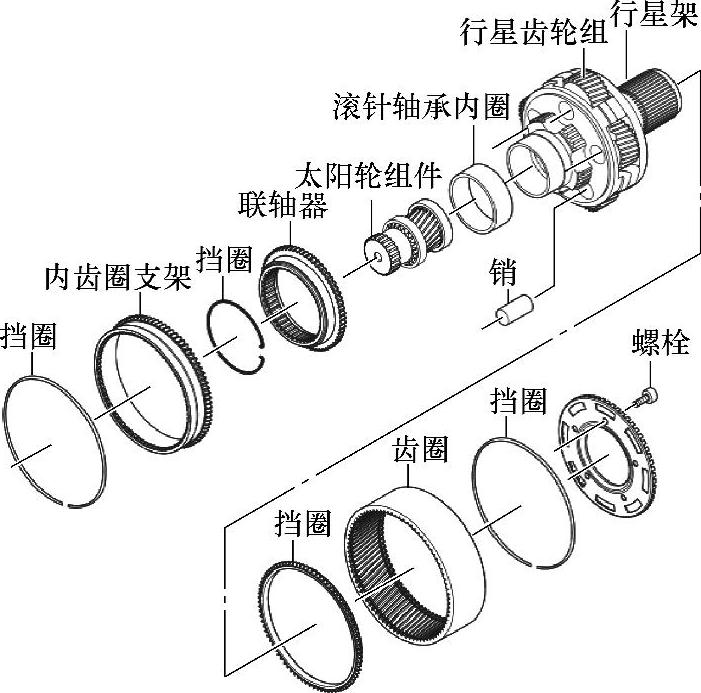

图4-12 副箱行星变速机构

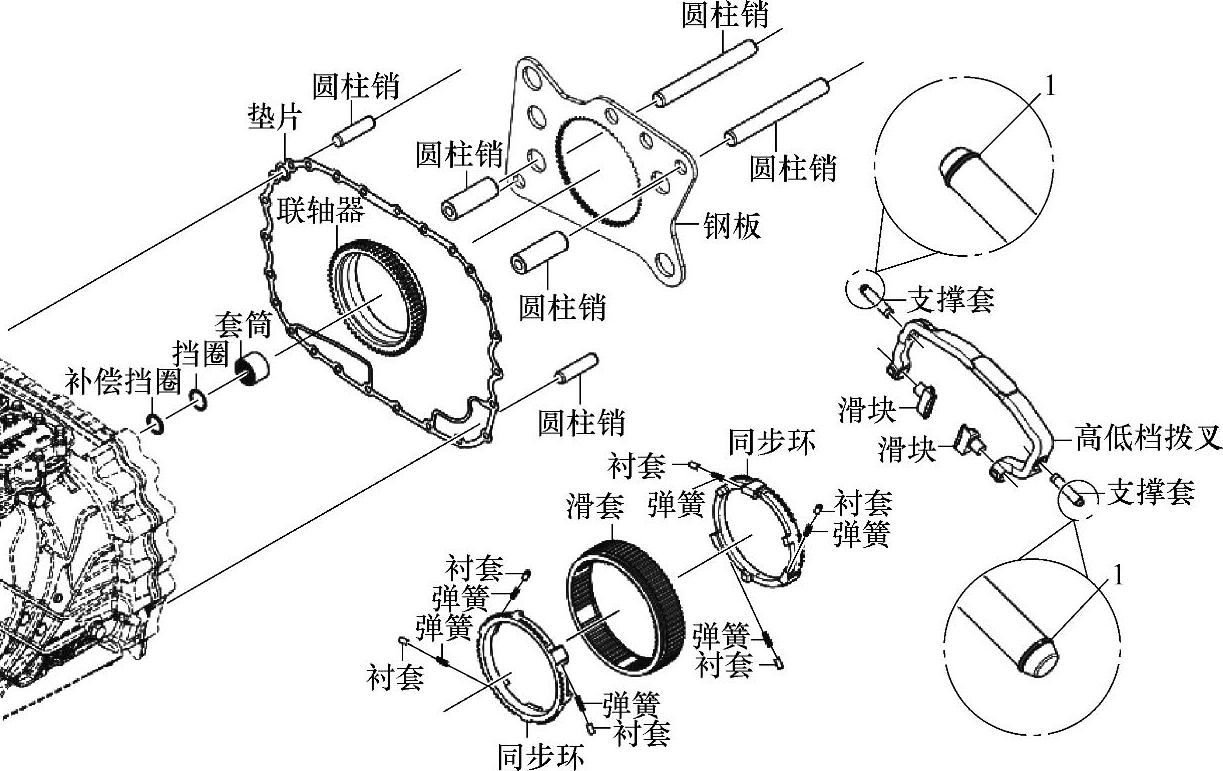

图4-13 副箱换档机构
