4.1.10  机电模块

在变速器的顶部是集成TCU的顶盖。拆下顶盖后，从前至后依次排列着三个模块：阀模块、传感器模块和选档模块，如图4-17所示。顶盖上的自定位插件实现TCU与各模块及其他电控元件连接，拆装时应使用专用导向销，保证顶盖拆装时不倾斜，以防止损坏插件。

阀模块内部集成有14个电磁阀。其中4个用于控制离合器，其他用于换档控制。

传感器模块中有三个位移传感器检测主箱拨叉轴、半档拨叉轴、高低档拨叉轴位置。主箱拨叉轴位置信号送到TCU后，需要参考选档模块选档位置信号完成主箱档位确认。当主箱档位、副箱档位、半档档位确认后，变速器档位即可确定。传感器模块中还集成了油温传感器和输入轴转速传感器。

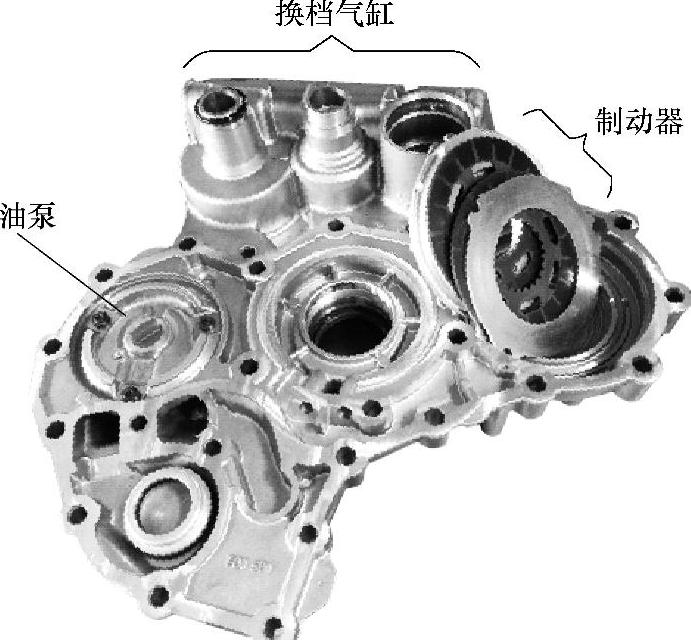

图4-16 变速器前部的连接板

图4-17 变速器顶部的机电模块
