12.5 钣金件4

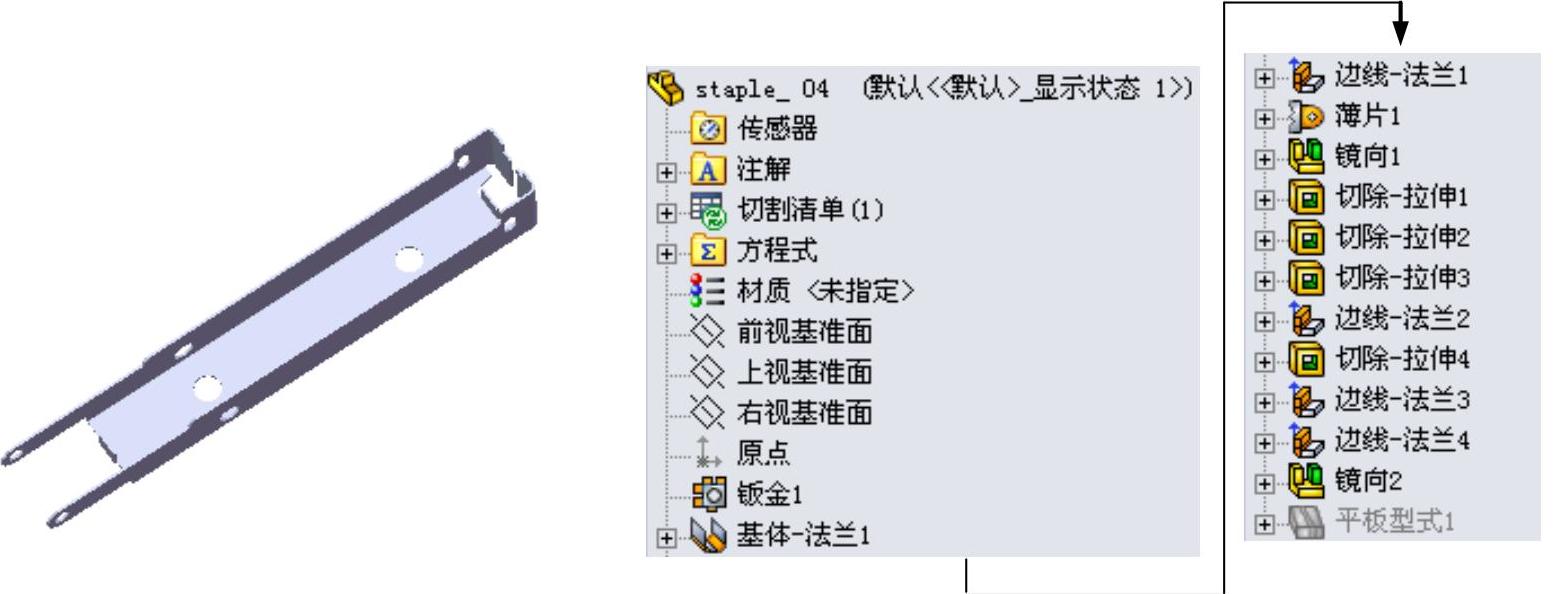

钣金件4的钣金件模型及设计树如图12.5.1所示。
图12.5.1 钣金件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图12.5.2所示的钣金基础特征——基体-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。
①定义草图基准面。选取前视基准面作为草图基准面。

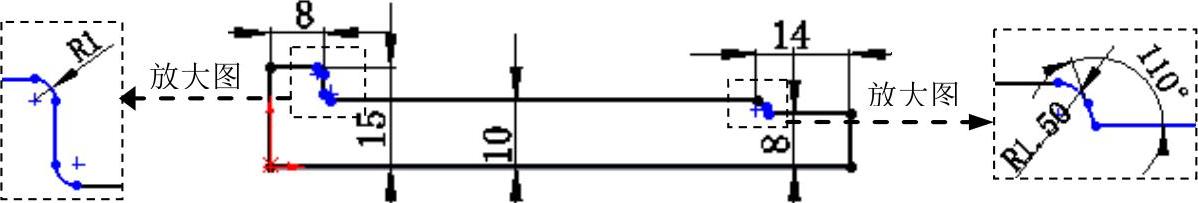

②定义横断面草图。在草图环境中绘制图12.5.3所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“基体法兰”对话框。
（3）定义钣金参数属性。在
区域的
文本框中输入厚度值0.5。

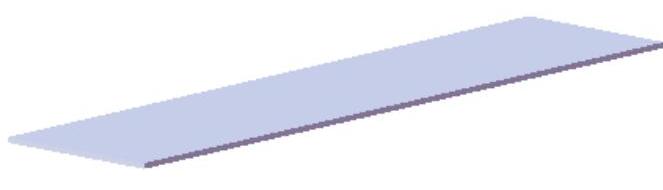

图12.5.2 基体-法兰1

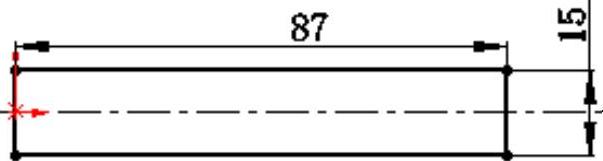

图12.5.3 横断面草图
（4）单击
按钮，完成基体-法兰1的创建。
Step3.创建图12.5.4所示的钣金特征——边线-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的
按钮）。
（2）定义特征的边线。选取图12.5.5所示的模型边线为生成的边线法兰的边线。
图12.5.4 边线-法兰1

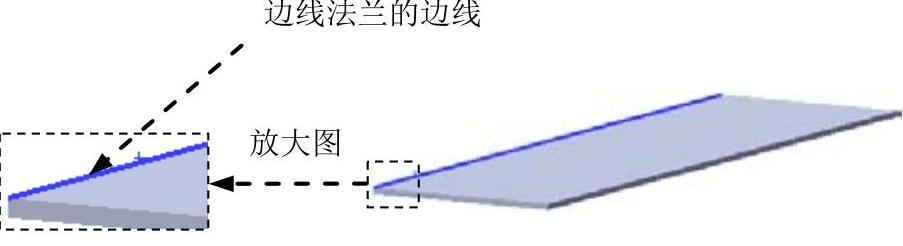

图12.5.5 边线法兰的边线
（3）定义法兰参数。
①定义法兰角度值。在
区域的
文本框中输入角度值90.0。
②定义长度类型和长度值。在“边线法兰”对话框
区域的
下拉列表中选择
选项，在
文本框中输入深度值4.0。
③定义法兰位置。在
区域中单击“材料在内”按钮
。
（4）单击
按钮，完成边线-法兰1的初步创建。
（5）编辑边线-法兰1的草图。在设计树的
上右击，在弹出的快捷菜单中单击“编辑草图”按钮
，系统进入草图环境。绘制图12.5.6所示的边线-法兰1的草图。退出草图环境，此时系统完成边线-法兰1的创建。

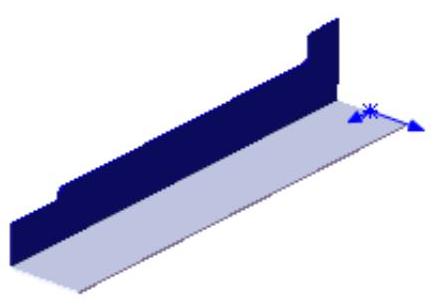

图12.5.6 边线-法兰1草图

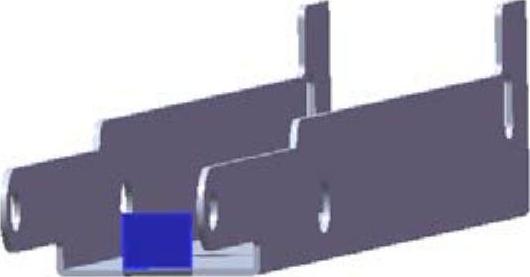

Step4.创建图12.5.7所示的钣金特征——薄片1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。

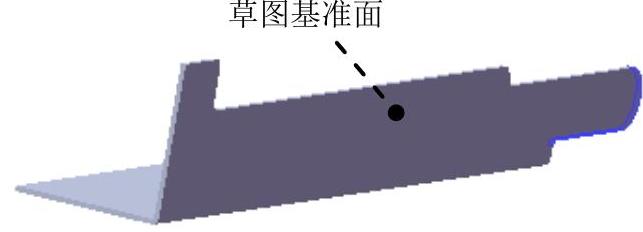

①定义草图基准面。选取图12.5.7所示的表面作为草图基准面。

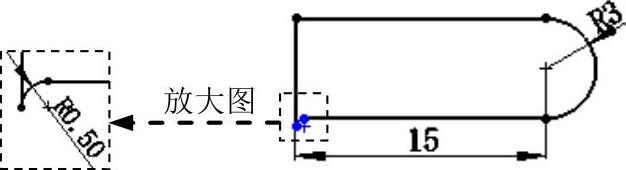

②定义横断面草图。在草图环境中绘制图12.5.8所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统自动生成薄片1。
图12.5.7 薄片1
图12.5.8 横断面草图
Step5.创建图12.5.9所示的镜像1。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取上视基准面作为镜像基准面。
（3）定义镜像对象。选择边线法兰1和薄片1作为镜像1的对象。
（4）单击
按钮，完成镜像1的创建。

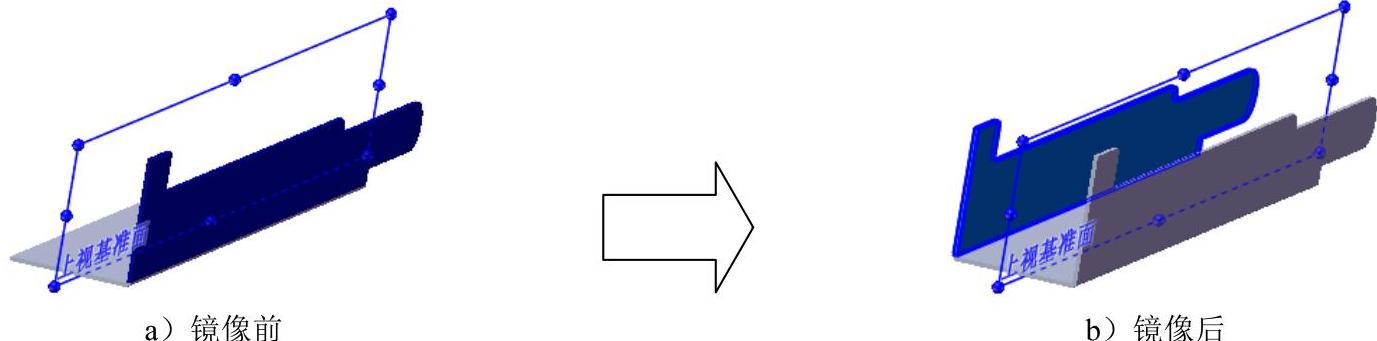

图12.5.9 镜像1
Step6.创建图12.5.10所示的切除-拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。
①定义草图基准面。选取图12.5.10所示的表面作为草图基准面。
②定义横断面草图。在草图环境中绘制图12.5.11所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框。
（4）单击
按钮，完成切除-拉伸1的创建。
图12.5.10 切除-拉伸1
图12.5.11 横断面草图
Step7.创建图12.5.12所示的切除-拉伸2。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。

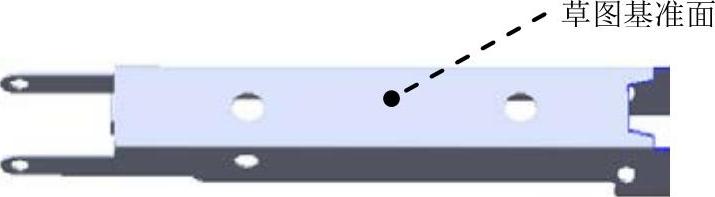

①定义草图基准面。选取图12.5.12所示的表面作为草图基准面。

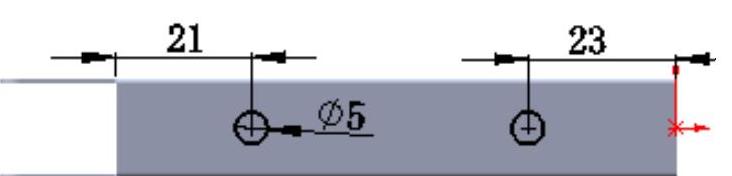

②定义横断面草图。在草图环境中绘制图12.5.13所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框与
复选框。其他选择默认设置值。
（4）单击
按钮，完成切除-拉伸2的创建。
图12.5.12 切除-拉伸2
图12.5.13 横断面草图
Step8.创建图12.5.14所示的切除-拉伸3。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。(https://www.daowen.com)

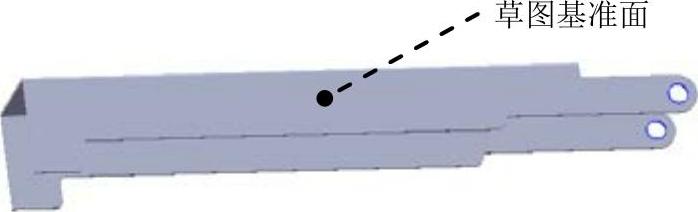

①定义草图基准面。选取图12.5.14所示的表面作为草图基准面。
②定义横断面草图。在草图环境中绘制图12.5.15所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框。
（4）单击
按钮，完成切除-拉伸3的创建。
图12.5.14 切除-拉伸3

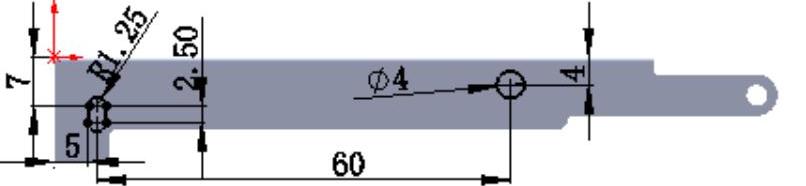

图12.5.15 横断面草图
Step9.创建图12.5.16所示的钣金特征——边线-法兰2。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的
按钮）。
（2）定义特征的边线。选取图12.5.17所示的模型边线为生成的边线法兰的边线。
图12.5.16 边线-法兰2
图12.5.17 边线法兰的边线
（3）定义法兰参数。
①定义法兰角度值。在
区域中的
文本框中输入角度值90.0。
②定义长度类型和长度值。在
区域的
下拉列表中选择
选项，在
文本框中输入深度值4.0。
③定义法兰位置。在
区域中单击“折弯在外”按钮
。
（4）单击
按钮，完成边线-法兰2的初步创建。
（5）编辑边线-法兰2的草图。在设计树的
上右击鼠标，在弹出的快捷菜单中单击“编辑草图”按钮
，系统进入草图环境。绘制图12.5.18所示的草图。退出草图环境，此时系统完成边线-法兰2的创建。
图12.5.18 边线-法兰2草图
Step10.创建图12.5.19所示的切除-拉伸4。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。

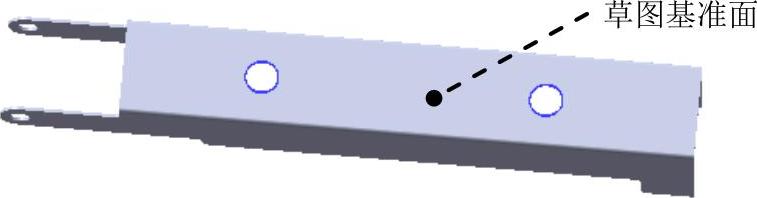

①定义草图基准面。选取图12.5.19所示的表面作为草图基准面。

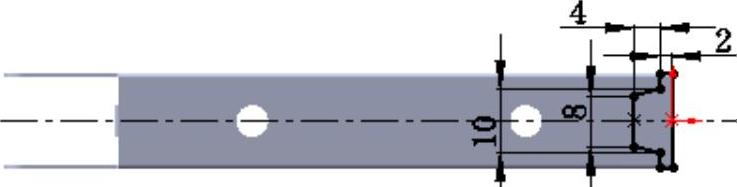

②定义横断面草图。在草图环境中绘制图12.5.20所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，在
文本框中输入深度值0.6，选中
复选框。
（4）单击
按钮，完成切除-拉伸4的创建。

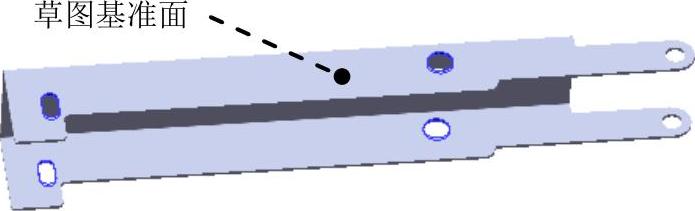

图12.5.19 切除-拉伸4
图12.5.20 横断面草图
Step11.创建图12.5.21所示的钣金特征——边线-法兰3。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的
按钮）。

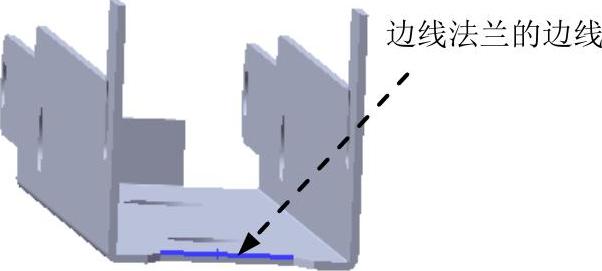

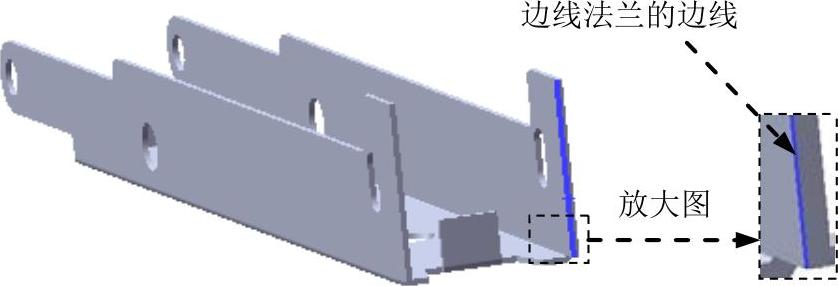

（2）定义特征的边线。选取图12.5.22所示的模型边线为生成的边线法兰的边线。
图12.5.21 边线-法兰3

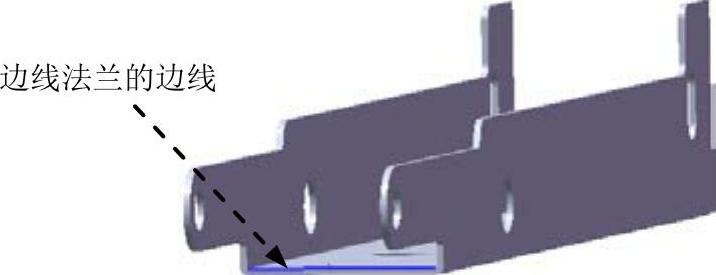

图12.5.22 边线法兰的边线
（3）定义法兰参数。
①定义法兰角度值。在
区域的
文本框中输入角度值90.0。
②定义长度类型和长度值。在“边线法兰”对话框
区域的
下拉列表中选择
选项，在
文本框中输入深度值1.0。
③定义法兰位置。在
区域中单击“折弯在外”按钮
。
（4）单击
按钮，完成边线-法兰3的初步创建。
（5）编辑边线-法兰3的草图。在设计树的
上右击鼠标，在弹出的快捷菜单中单击“编辑草图”按钮
，系统进入草图环境。绘制图12.5.23所示的草图。退出草图环境，此时系统完成边线-法兰3的创建。

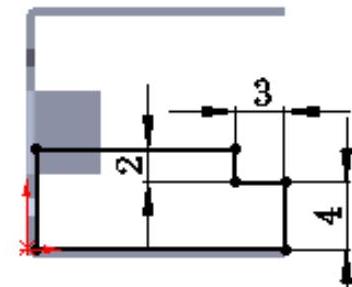

图12.5.23 边线-法兰3草图
Step12.创建图12.5.24所示的钣金特征——边线-法兰4。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏中的
按钮）。
（2）定义特征的边线。选取图12.5.25所示的模型边线为生成的边线法兰的边线。

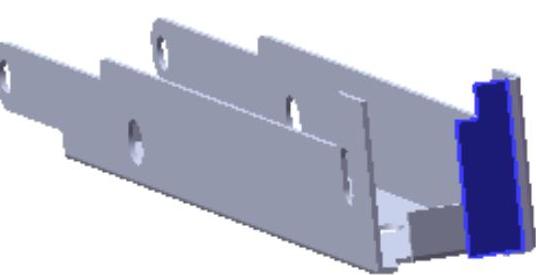

图12.5.24 边线-法兰4
图12.5.25 边线法兰的边线
（3）定义法兰参数。
①定义法兰角度值。在
区域的
文本框中输入角度值90.0。
②定义长度类型和长度值。在“边线法兰”对话框
区域的
下拉列表中选择
选项，在
文本框中输入深度值4.0。
③定义法兰位置。在
区域中单击“材料在内”按钮
。
（4）单击
按钮，完成边线-法兰4的初步创建。
（5）编辑边线-法兰4的草图。在设计树的
上右击鼠标，在弹出的快捷菜单中单击“编辑草图”按钮
，系统进入草图环境。绘制图12.5.26所示的草图。退出草图环境，此时系统完成边线-法兰4的创建。
图12.5.26 边线-法兰4草图
Step13.创建图12.5.27所示的镜像2。
（1）选择命令。选择下拉菜单
命令。
（2）定义镜像基准面。选取上视基准面作为镜像基准面。
（3）定义镜像对象。选择边线-法兰4作为镜像2的对象。
（4）单击
按钮，完成镜像2的创建。

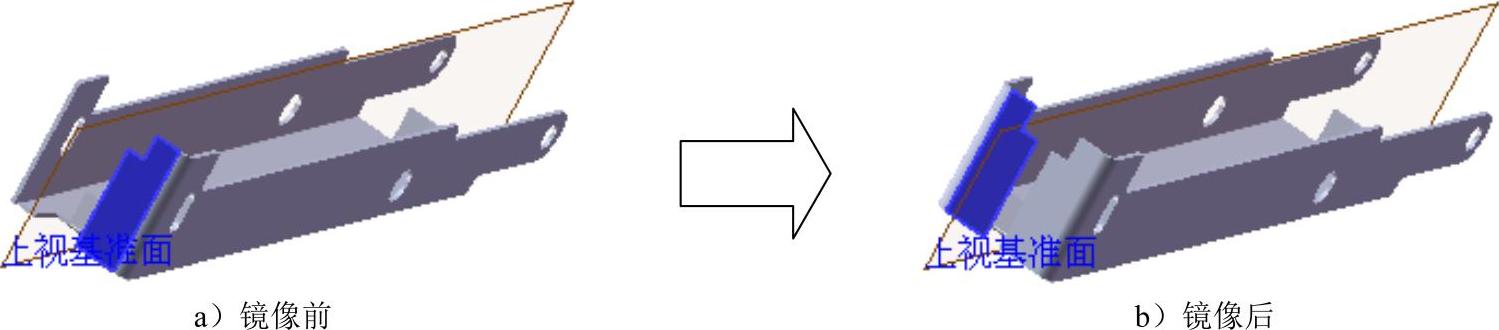

图12.5.27 镜像2
Step14.至此，钣金件4模型创建完毕。选择下拉菜单
命令，将模型命名为staple_04，即可保存钣金件模型。
