Task2.创建主体钣金件模型

Task2.创建主体钣金件模型

主体钣金件的模型及设计树如图12.3.10所示。

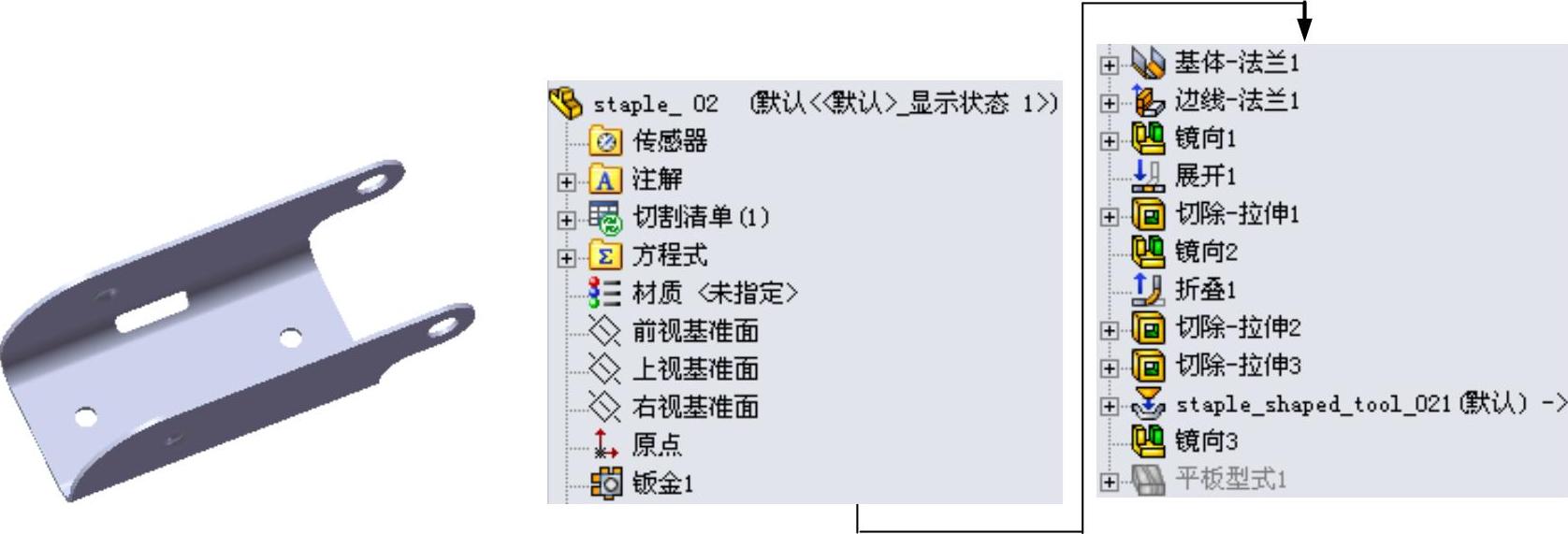

图12.3.10 钣金件模型及设计树

Step1.新建模型文件。选择下拉菜单命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击按钮，进入建模环境。

Step2.创建图12.3.11所示的钣金基础特征——基体-法兰1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮）。

（2）定义特征的横断面草图。

①定义草图基准面。选取前视基准面作为草图基准面。

②定义横断面草图。在草图环境中绘制图12.3.12所示的横断面草图。

③选择下拉菜单命令，退出草图环境，此时系统弹出“基体法兰”对话框。

（3）定义钣金参数属性。在区域的文本框中输入厚度值0.5。

（4）单击按钮，完成基体-法兰1的创建。

图12.3.11 基体-法兰1

图12.3.12 横断面草图

Step3.创建图12.3.13所示的钣金特征——边线-法兰1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏中的按钮）。

（2）定义特征的边线。选取图12.3.14所示的模型边为生成的边线法兰的边线。

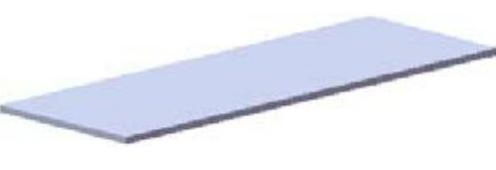

图12.3.13 边线法兰1

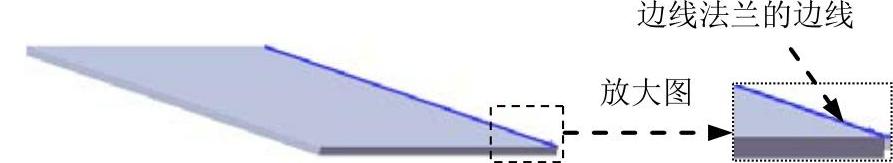

图12.3.14 边线法兰的边线

（3）定义法兰参数。

①定义法兰参数。在区域中单击，在中输入折弯半径2.4。

②定义法兰角度值。在区域中的文本框中输入角度值90.0。

③定义长度类型和长度值。在区域的下拉列表中选择选项，在文本框中输入深度值4.0。

④定义法兰位置。在区域中，单击“材料在内”按钮。

（4）单击按钮，完成边线-法兰1的初步创建。

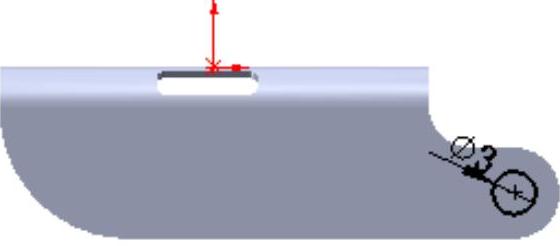

（5）编辑边线-法兰1的草图。在设计树的上右击，在弹出的快捷菜单上单击“编辑草图”按钮，系统进入草图环境。绘制图12.3.15所示的草图。退出草图环境，此时系统完成边线-法兰1的创建。

图12.3.15 边线-法兰1草图

Step4.创建图12.3.16所示的镜像1。

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取上视基准面作为镜像基准面。

（3）定义镜像对象。选择边线-法兰1作为镜像1的对象。

（4）单击按钮，完成镜像1的创建。

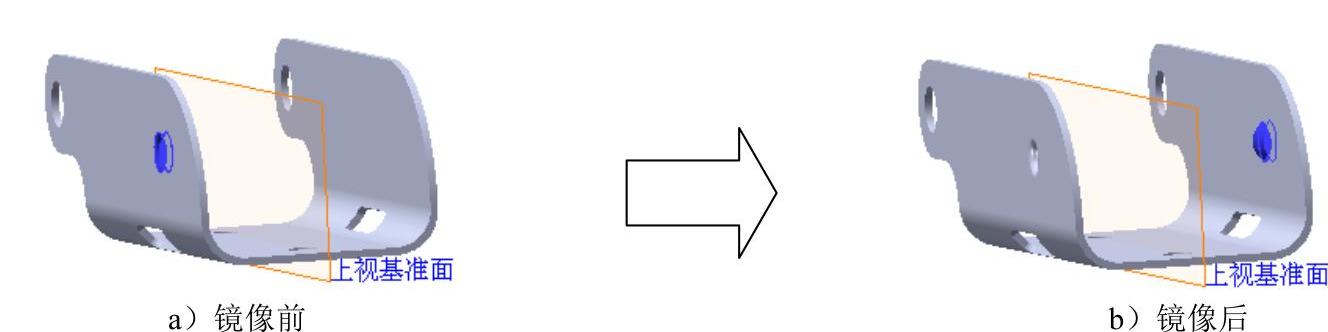

图12.3.16 镜像1

Step5.创建图12.3.17所示的钣金特征——展开1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“展开”按钮），系统弹出“展开”对话框。

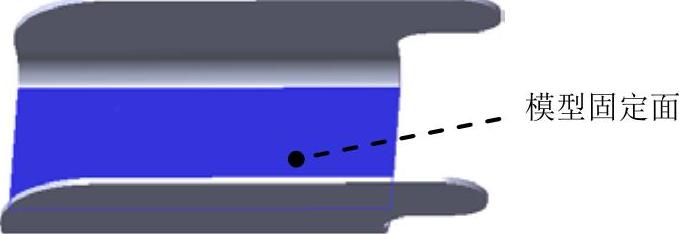

（2）定义固定面。选取图12.3.18所示的模型表面为固定面。

（3）定义展开的折弯特征。在“展开”对话框中单击按钮，系统将模型中所有可展平的折弯特征显示在列表框中。

（4）单击按钮，完成展开1的创建。

图12.3.17 展开1

图12.3.18 模型固定面

Step6.创建图12.3.19所示的切除-拉伸1。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

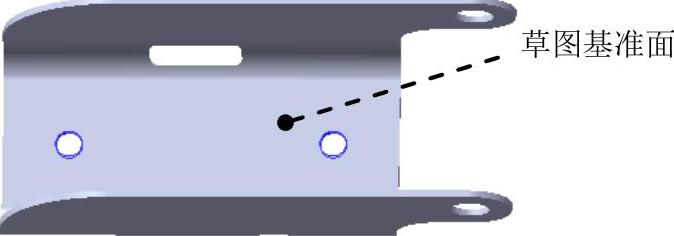

①定义草图基准面。选取图12.3.19所示的表面作为草图基准面。

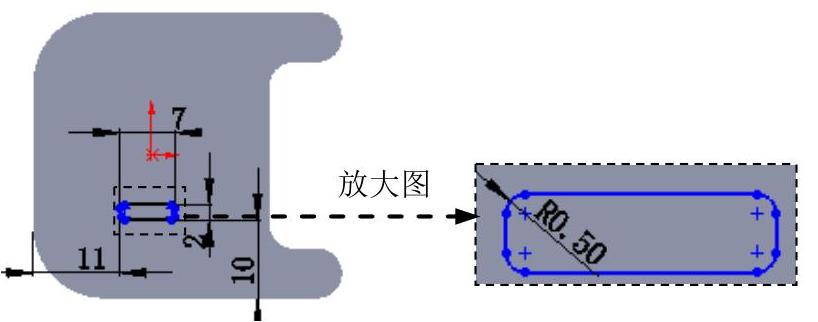

②定义横断面草图。在草图环境中绘制图12.3.20所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框与复选框。其他选择默认设置值。

（4）单击按钮，完成切除-拉伸1的创建。

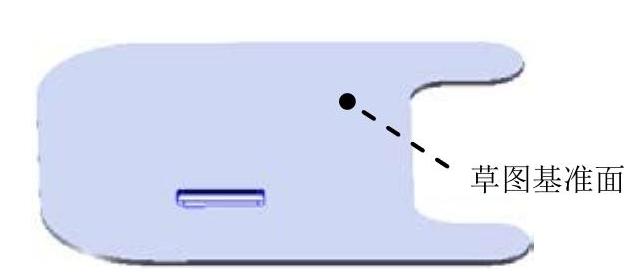

图12.3.19 切除-拉伸1

图12.3.20 横断面草图

Step7.创建图12.3.21所示的镜像2。

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取上视基准面作为镜像基准面。

（3）定义镜像对象。选择切除-拉伸1作为镜像2的对象。

（4）单击按钮，完成镜像2的创建。

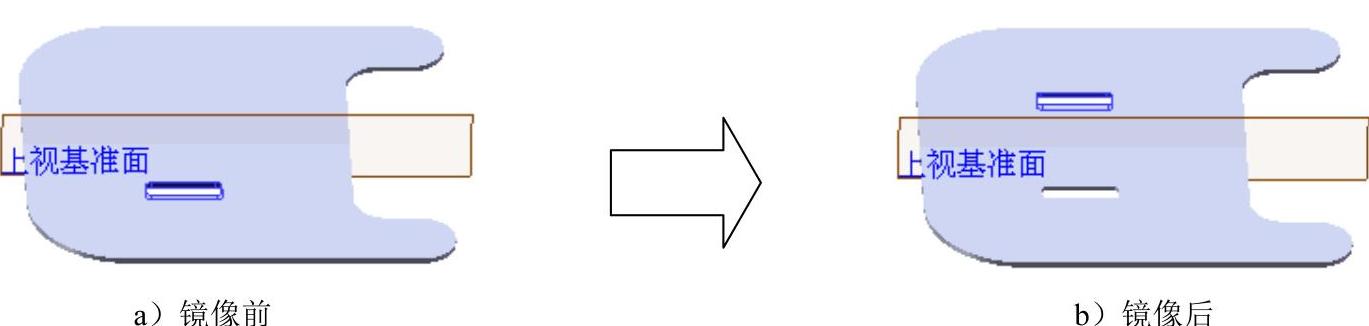

图12.3.21 镜像2

Step8.创建图12.3.22所示的钣金特征——折叠1。

（1）选择命令。选择下拉菜单命令（或单击“钣金”工具栏上的“折叠”按钮），系统弹出“折叠”对话框。

（2）定义固定面。选取展开1特征的固定面为固定面。

（3）定义折叠的折弯特征。在“折叠”对话框中单击按钮，系统将模型中所有可折叠的折弯特征显示在列表框中。

（4）单击按钮，完成折叠1的创建。

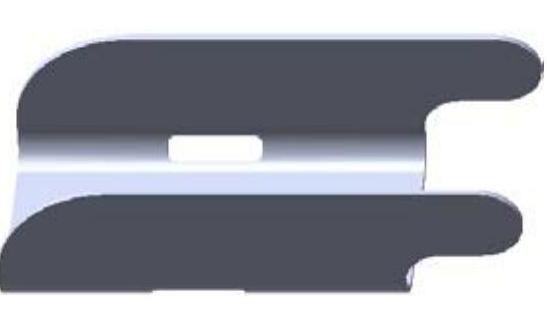

图12.3.22 折叠1

Step9.创建图12.3.23所示的切除-拉伸2。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

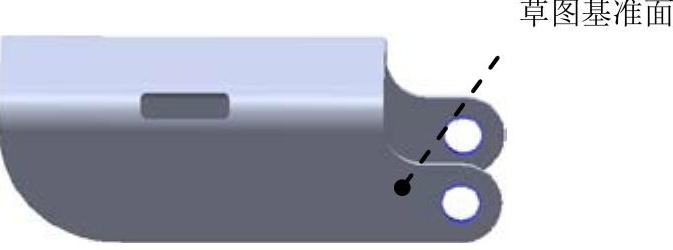

①定义草图基准面。选取图12.3.23所示的表面作为草图基准面。

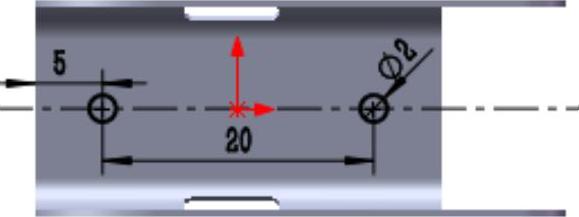

②定义横断面草图。在草图环境中绘制图12.3.24所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框。

（4）单击按钮，完成切除-拉伸2的创建。

图12.3.23 切除-拉伸2

图12.3.24 横断面草图

Step10.创建图12.3.25所示的切除-拉伸3。

（1）选择命令。选择下拉菜单命令。

（2）定义特征的横断面草图。

①定义草图基准面。选取图12.3.25所示的表面作为草图基准面。

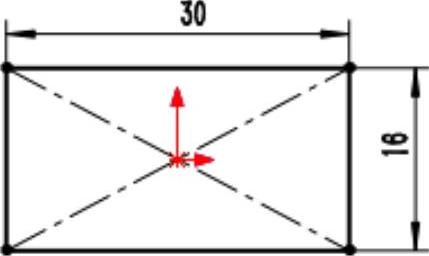

②定义横断面草图。在草图环境中绘制图12.3.26所示的横断面草图。

（3）定义切除深度属性。在“切除-拉伸”对话框区域的下拉列表中选择选项，选中复选框。其他选择默认设置值。

（4）单击按钮，完成切除-拉伸3的创建。

图12.3.25 切除-拉伸3

图12.3.26 横断面草图

Step11.创建图12.3.27所示的成形特征1。

（1）单击任务窗格中的“设计库”按钮，打开“设计库”对话框。

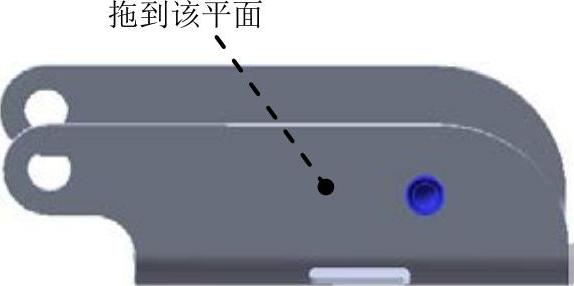

（2）单击“设计库”对话框中的节点，在设计库下部的列表框中选择“staple_shaped_tool_02”文件并拖动到图12.3.27所示的平面，在弹出的“成形工具特征”对话框中单击按钮。

（3）单击设计树中节点前的“加号”，右击特征，在弹出的快捷菜单中单击“编辑草图”按钮，进入草图环境。

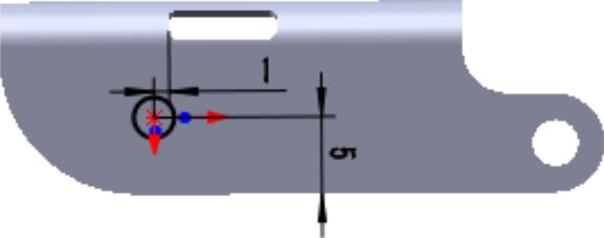

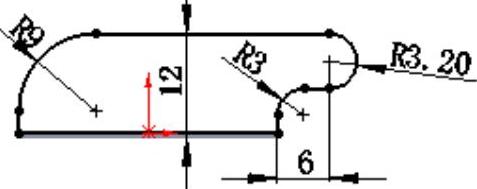

（4）编辑草图，如图12.3.28所示。退出草图环境，完成成形特征1的创建。

图12.3.27 成形特征1

图12.3.28 编辑草图

Step12.创建图12.3.29所示的镜像3。

（1）选择命令。选择下拉菜单命令。

（2）定义镜像基准面。选取上视基准面作为镜像基准面。

（3）定义镜像对象。选择成形特征1作为镜像3的对象。

（4）单击按钮，完成镜像3的创建。

图12.3.29 镜像3

Step13.至此，钣金件2模型创建完毕。选择下拉菜单命令，将模型命名为staple_02，即可保存钣金件模型。
