Task1.创建成形工具2

Task1.创建成形工具2

成形工具2的零件模型及设计树如图12.3.1所示。

Step1.新建模型文件。选择下拉菜单978-7-111-37212-7-Chapter12-333.jpg978-7-111-37212-7-Chapter12-334.jpg978-7-111-37212-7-Chapter12-335.jpg命令,在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块,单击978-7-111-37212-7-Chapter12-336.jpg按钮,进入建模环境。

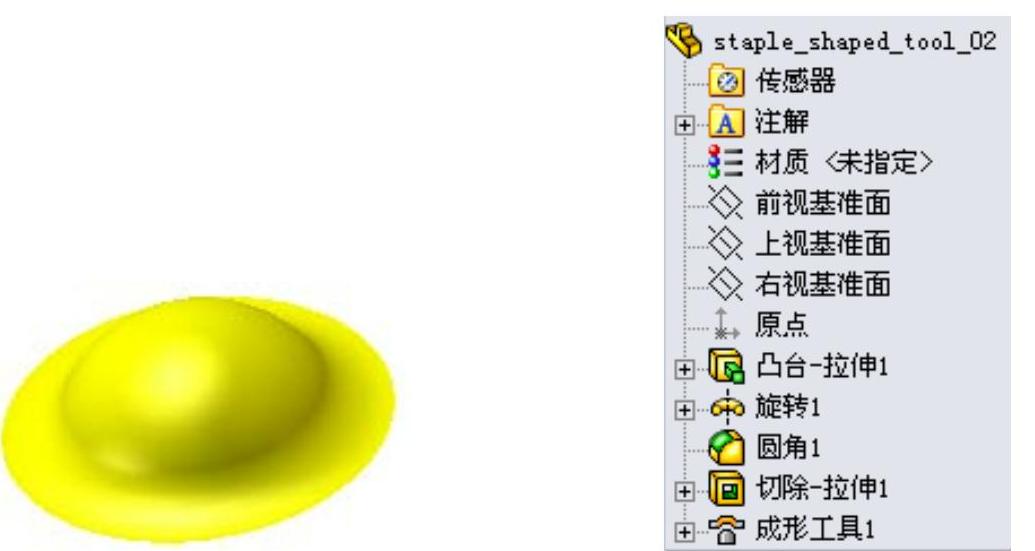

图12.3.1 零件模型及设计树

Step2.创建图12.3.2所示的零件基础特征——凸台-拉伸1。

(1)选择命令。选择下拉菜单978-7-111-37212-7-Chapter12-338.jpg978-7-111-37212-7-Chapter12-339.jpg978-7-111-37212-7-Chapter12-340.jpg978-7-111-37212-7-Chapter12-341.jpg978-7-111-37212-7-Chapter12-342.jpg命令(或单击“特征(F)”工具栏中的978-7-111-37212-7-Chapter12-343.jpg按钮)。

(2)定义特征的横断面草图。

①定义草图基准面。选取前视基准面作为草图基准面。

②定义横断面草图。在草图环境中绘制图12.3.3所示的横断面草图。

③选择下拉菜单978-7-111-37212-7-Chapter12-344.jpg978-7-111-37212-7-Chapter12-345.jpg978-7-111-37212-7-Chapter12-346.jpg命令,退出草图环境,此时系统弹出“凸台-拉伸”对话框。

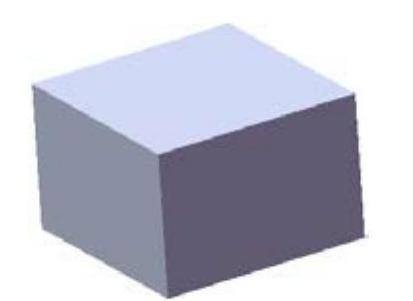

图12.3.2 凸台-拉伸1

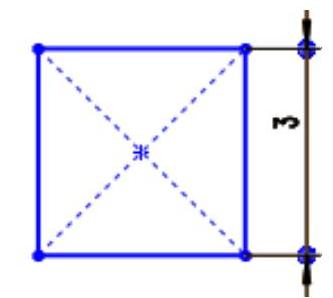

图12.3.3 横断面草图

(3)定义拉伸深度属性。

①定义深度方向。采用系统默认的深度方向。

②定义深度类型和深度值。在“凸台-拉伸”对话框978-7-111-37212-7-Chapter12-349.jpg区域的下拉列表中选择978-7-111-37212-7-Chapter12-350.jpg选项,在978-7-111-37212-7-Chapter12-351.jpg中输入深度值2.0。

(4)单击978-7-111-37212-7-Chapter12-352.jpg按钮,完成凸台-拉伸1的创建。

Step3.创建图12.3.4所示的零件基础特征——旋转1。

(1)选择命令。选择下拉菜单978-7-111-37212-7-Chapter12-353.jpg978-7-111-37212-7-Chapter12-354.jpg978-7-111-37212-7-Chapter12-355.jpg978-7-111-37212-7-Chapter12-356.jpg978-7-111-37212-7-Chapter12-357.jpg命令。

(2)定义特征的横断面草图。

①定义草图基准面。选取上视基准面作为草图基准面。

②定义横断面草图。在草图环境中绘制图12.3.5所示的横断面草图。

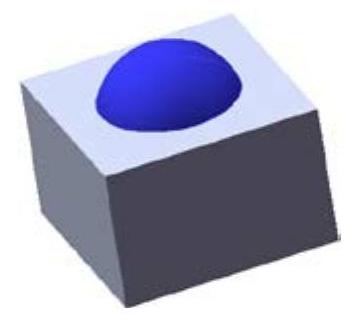

图12.3.4 旋转1

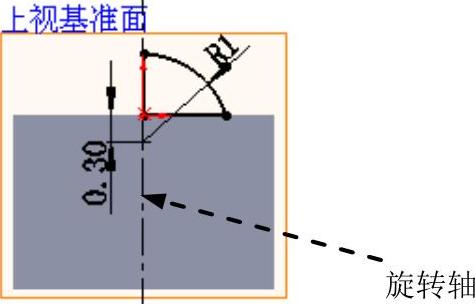

图12.3.5 横断面草图

(3)定义旋转轴线。采用图12.3.5所示的中心线作为旋转轴线。

(4)定义旋转属性。

①定义旋转方向。在“旋转”对话框978-7-111-37212-7-Chapter12-360.jpg区域的下拉列表中选择978-7-111-37212-7-Chapter12-361.jpg选项,采用系统默认的旋转方向。

②定义旋转角度。在978-7-111-37212-7-Chapter12-362.jpg区域的978-7-111-37212-7-Chapter12-363.jpg文本框中输入数值360.0,选中978-7-111-37212-7-Chapter12-364.jpg复选框。

(5)单击978-7-111-37212-7-Chapter12-365.jpg按钮,完成旋转1的创建。

Step4.创建图12.3.6所示的圆角1。

(1)选择命令。选择下拉菜单978-7-111-37212-7-Chapter12-366.jpg978-7-111-37212-7-Chapter12-367.jpg978-7-111-37212-7-Chapter12-368.jpg978-7-111-37212-7-Chapter12-369.jpg978-7-111-37212-7-Chapter12-370.jpg命令(或单击978-7-111-37212-7-Chapter12-371.jpg按钮),系统弹出“圆角”对话框。

(2)定义圆角类型。采用系统默认的圆角类型。

(3)定义圆角对象。选取图12.3.6a所示的边线为要圆角的对象。

(4)定义圆角的半径。在978-7-111-37212-7-Chapter12-372.jpg区域的978-7-111-37212-7-Chapter12-373.jpg文本框中输入圆角半径值0.6,选取978-7-111-37212-7-Chapter12-374.jpg复选框。

(5)单击978-7-111-37212-7-Chapter12-375.jpg按钮,完成圆角1的创建。

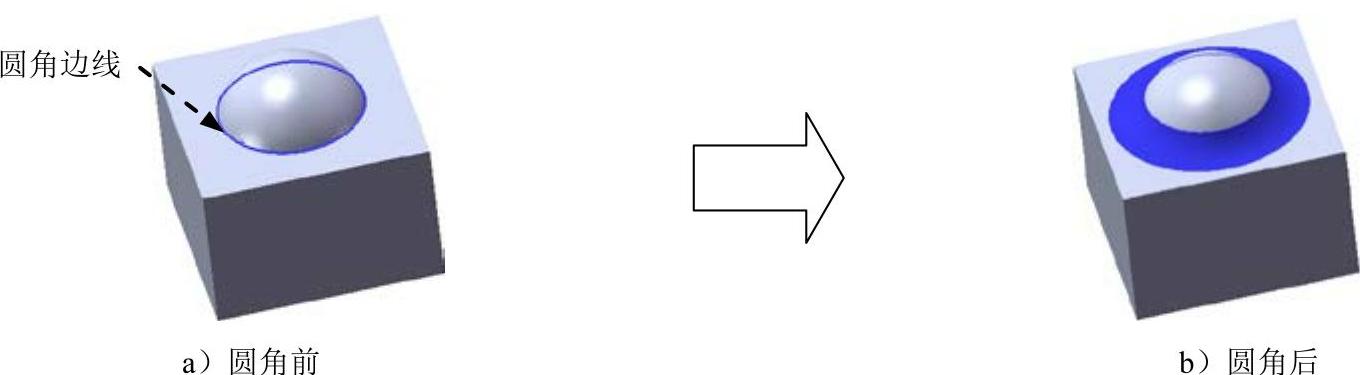

图12.3.6 圆角1

Step5.创建图12.3.7所示的切除-拉伸1。

(1)选择命令。选择下拉菜单978-7-111-37212-7-Chapter12-377.jpg978-7-111-37212-7-Chapter12-378.jpg978-7-111-37212-7-Chapter12-379.jpg978-7-111-37212-7-Chapter12-380.jpg978-7-111-37212-7-Chapter12-381.jpg命令。

(2)定义特征的横断面草图。

①定义草图基准面。选取图12.3.8所示的表面作为草图基准面。

②定义横断面草图。在草图环境中绘制图12.3.8所示的横断面草图。

(3)定义切除深度属性。在“切除-拉伸”对话框978-7-111-37212-7-Chapter12-382.jpg区域的978-7-111-37212-7-Chapter12-383.jpg下拉列表中选择978-7-111-37212-7-Chapter12-384.jpg选项,其他选择默认设置值。

(4)单击978-7-111-37212-7-Chapter12-385.jpg按钮,完成切除-拉伸1的创建。


图12.3.7 切除-拉伸1

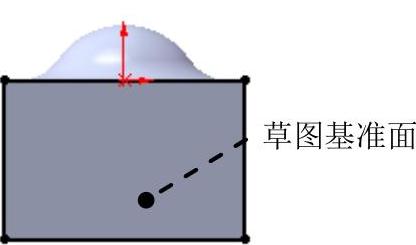

图12.3.8 横断面草图

Step6.创建图12.3.9所示的零件特征——成形工具2。

(1)选择命令。选择下拉菜单978-7-111-37212-7-Chapter12-388.jpg978-7-111-37212-7-Chapter12-389.jpg978-7-111-37212-7-Chapter12-390.jpg978-7-111-37212-7-Chapter12-391.jpg978-7-111-37212-7-Chapter12-392.jpg命令。

(2)定义成形工具属性。激活“成形工具”对话框的978-7-111-37212-7-Chapter12-393.jpg区域,选取图12.3.9所示的模型表面作为成形工具的停止面。

(3)单击978-7-111-37212-7-Chapter12-394.jpg按钮,完成成形工具2的创建。

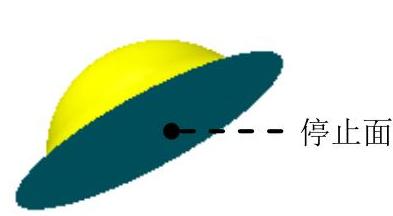

图12.3.9 成形工具2

Step7.至此,成形工具2模型创建完毕。选择下拉菜单978-7-111-37212-7-Chapter12-396.jpg978-7-111-37212-7-Chapter12-397.jpg978-7-111-37212-7-Chapter12-398.jpg命令,把模型保存于D:\sw12.6\work\ch12\,并命名为staple_shaped_tool_02。
