12.7 钣金件6

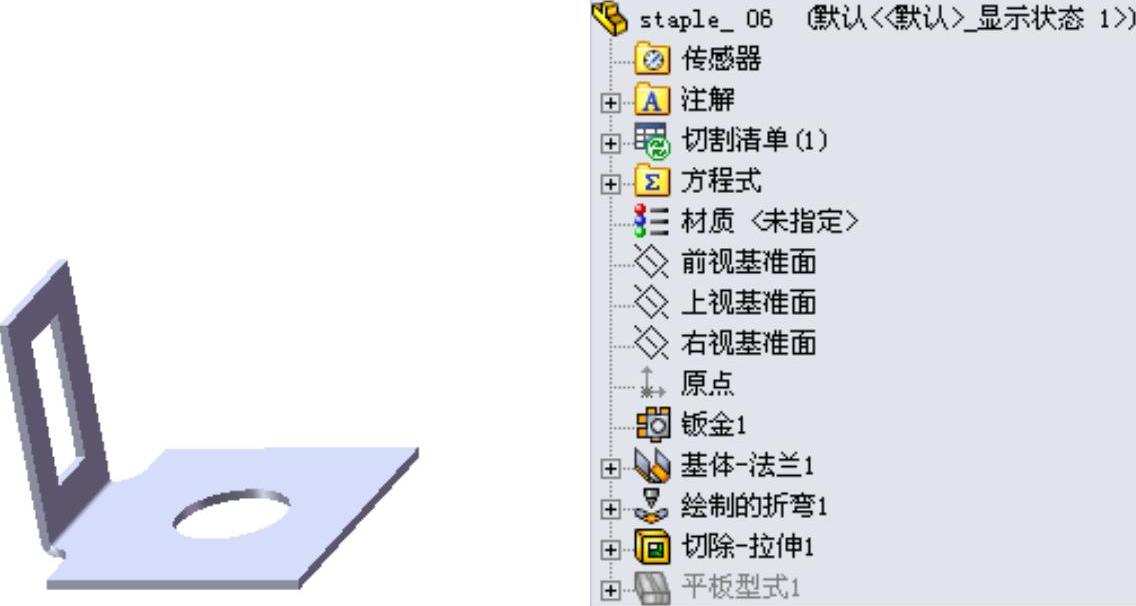

钣金件6的钣金件模型及设计树如图12.7.1所示。
图12.7.1 钣金件模型及设计树
Step1.新建模型文件。选择下拉菜单
命令，在系统弹出的“新建SolidWorks文件”对话框中选择“零件”模块，单击
按钮，进入建模环境。
Step2.创建图12.7.2所示的钣金基础特征——基体-法兰1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“基体法兰/薄片”按钮
）。
（2）定义特征的横断面草图。
①定义草图基准面。选取前视基准面作为草图基准面。

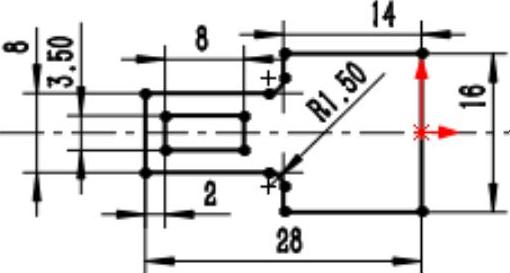

②定义横断面草图。在草图环境中绘制图12.7.3所示的横断面草图。
③选择下拉菜单
命令，退出草图环境，此时系统弹出“基体法兰”对话框。
（3）定义钣金参数属性。在
区域的文本框
中输入厚度值0.5。

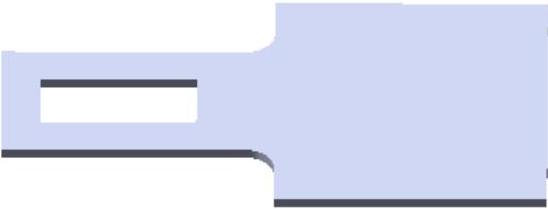

图12.7.2 基体-法兰1
图12.7.3 横断面草图
（4）单击
按钮，完成基体-法兰1的创建。
Step3.创建图12.7.4所示的钣金特征——绘制的折弯1。
（1）选择命令。选择下拉菜单
命令（或单击“钣金”工具栏上的“绘制的折弯”按钮
）。
（2）定义特征的折弯线。

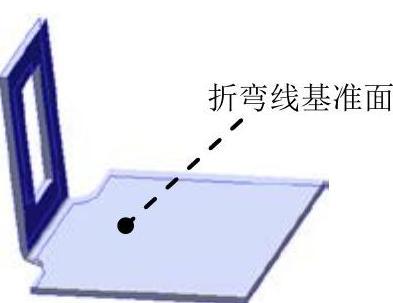

①定义折弯线基准面。选取图12.7.4所示的模型表面作为草图基准面。
②定义折弯线草图。在草图环境中绘制图12.7.5所示的折弯线。(https://www.daowen.com)
③选择下拉菜单
命令，退出草图环境，此时系统弹出“绘制的折弯”对话框。

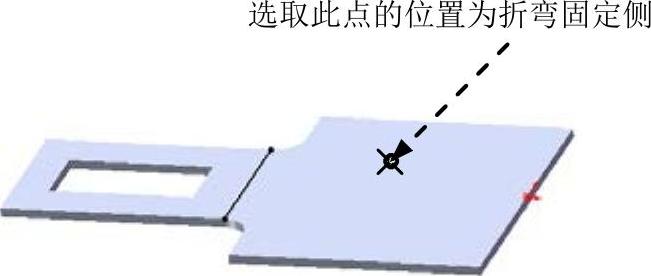

（3）定义折弯固定侧。在图12.7.5所示的位置处单击，确定折弯固定侧。
图12.7.4 绘制的折弯1
图12.7.5 绘制的折弯线
（4）定义钣金参数属性。在
区域的
文本框中输入折弯角度值90.0，在
区域中单击“折弯中心线”按钮
。
（5）单击
按钮，完成折弯1的创建。
Step4.创建图12.7.6所示的切除-拉伸1。
（1）选择命令。选择下拉菜单
命令。
（2）定义特征的横断面草图。

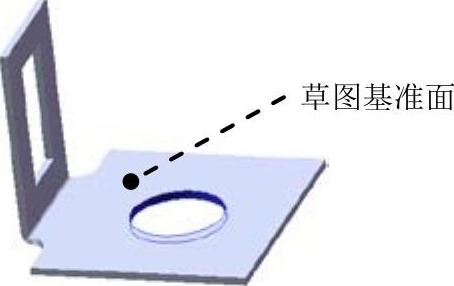

①定义草图基准面。选取图12.7.6所示的表面作为草图基准面。
②定义横断面草图。在草图环境中绘制图12.7.7所示的横断面草图。
（3）定义切除深度属性。在“切除-拉伸”对话框
区域的
下拉列表中选择
选项，选中
复选框与
复选框。其他选择默认设置值。
（4）单击
按钮，完成切除-拉伸1的创建。
图12.7.6 切除-拉伸1
图12.7.7 横断面草图
Step5.至此，钣金件6模型创建完毕。选择下拉菜单
命令，将模型命名为staple_06，即可保存钣金件模型。
