鉴定点21 气缸盖的检测
一、鉴定题目 气缸盖的检测
二、鉴定重点
1）检测程序规范。
2）能够检测气缸盖。
3）正确使用工具、量具。
三、鉴定准备工作
桑塔纳轿车用发动机一台，汽车修理工具一套。
四、技术标准
能够熟练检测气缸盖。
五、操作方法
1.气缸盖变形的检测
气缸盖的变形主要为翘曲，变形程度可通过检测气缸盖平面的平面度误差获得，如图3-139所示。
步骤1 将待测气缸盖倒放在检测平台上。
步骤2 将金属直尺或刀口形直尺沿两条对角线和纵轴线贴靠在气缸盖下平面上。
步骤3 在金属直尺或刀口形直尺与气缸盖下平面间的缝隙处插入塞尺，所测数值即为气缸盖的变形量。
步骤4 气缸盖下平面的平面度误差在整个平面上应小于或等于0.05mm。若有局部不平，可用刮研法修复。
2.气缸盖裂纹的检修
气缸盖裂纹的检修经常采取水压试验法，如图3-140所示。

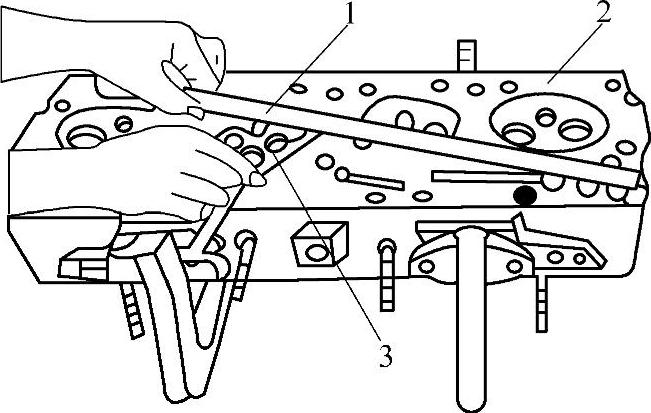

图3-139 气缸盖变形的检测
1—金属直尺 2—气缸盖 3—塞尺

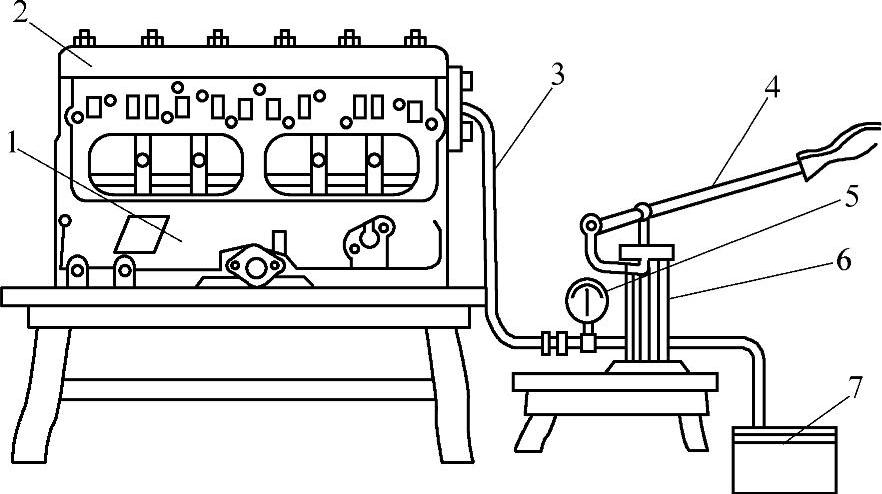

图3-140 水压试验法
1—气缸体 2—气缸盖 3—水管 4—压力杆 5—压力表 6—水压机 7—散热器
步骤1 将气缸盖、气缸体、气缸垫按要求装合在一起。
步骤2 将水压机水管接在气缸体进水口处。
步骤3 用水压机将水压入水套，压力在0.2～0.4MPa时保持5min。如果气缸盖表面、燃烧室等部位无水珠出现，表明无裂纹。
步骤4 受力和受热不大的部位出现裂纹时，可用环氧树脂黏结法修复。当受力较大的部位出现裂纹时，应采用焊接法修复。
3.燃烧室容积的检测
步骤1 装上气缸盖上的全部火花塞，并将待测气缸盖倒放在检测平台上，使其保持水平。
步骤2 用量杯向燃烧室注入80%（体积分数）煤油和20%（体积分数）机油的混合液。
步骤3 当混合液的加入量约为燃烧室容积的95%时，停止加注，将中间带有圆孔的玻璃板盖在燃烧室平面上。
步骤4 用注射器或滴管注入混合油，直至液面与玻璃板相接触。
步骤5 混合油的总注入量即为燃烧室容积。若活塞顶部有凹坑，还应测量凹坑的容积并将其计入燃烧室容积。
4.气缸盖厚度的检测
步骤1 将待测气缸盖平放在检测平台上。
步骤2 用高度游标卡尺测量气缸盖的厚度。
步骤3 若气缸盖厚度仍在规定范围内，可对气缸盖进行修磨；若气缸盖厚度过小，则应更换气缸盖。
5.气缸盖与进排气歧管结合平面（侧平面）的检修
平面度误差应小于或等于0.05mm，当超过此范围时应进行修磨。
