鉴定点23  检测、选配活塞

鉴定点 23 检测 、选配活塞

一、鉴定题目 检测、选配活塞

二、鉴定重点

用正确的方法检测、选配活塞。

三、鉴定准备工作

活塞、千分尺。

四、技术标准

1）活塞的修理尺寸是指活塞的直径较标准尺寸加大一个或几个修理级差。加大常用“+”表示，加大的数值一般刻在活塞顶上。活塞的修理尺寸应与气缸的加大级别相一致。同一台发动机上，应选用同一品牌、同一组的活塞，以便使材料、性能、质量、尺寸一致。同一组活塞的直径差不得大于0.025mm。

2）同一组活塞中，各活塞的质量应基本一致，质量差不得超过3%。活塞的质量超过规定时，可调整活塞的质量。

3）活塞裙部的圆度和圆柱度误差应符合相关规定。

4）由于活塞头部壁厚较厚，且温度明显高于其他部位，因此，对活塞的头部、裙部直径有一定的要求，以防止活塞顶部受热膨胀使头部外径过大，同时也可以保证活塞环工作可靠。

五、操作方法

1.活塞的检测

步骤1 清除活塞环槽内的积炭。如果积炭将活塞环嵌在活塞环槽中不能转动，可将活塞总成浸泡在煤油中，待其软化后再进行清除和拆卸，如图3-143所示。

步骤2 检查活塞裙部的磨损情况。在与活塞销垂直的方向，用外径千分尺测量活塞裙部直径，如图3-144所示。测得的数值与标准尺寸的最大偏差量不得超过0.04mm，超过规定值时，在发动机大修时应更换全部活塞。

2.选配活塞

根据活塞修理尺寸级别选配活塞。

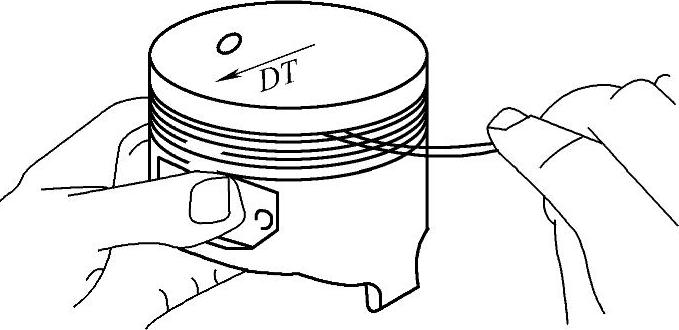

图3-143 清除活塞环槽内的积炭

图3-144 测量活塞裙部尺寸
