鉴定点24 活塞连杆组的组装
一、鉴定题目 活塞连杆组的组装
二、鉴定重点
正确组装活塞连杆组。
三、鉴定准备工作
1）待组装的活塞连杆组一套。
2）塞尺、连杆检验器等必要的工具、量具以及专用工具。
四、技术要求
活塞连杆组各零件经修理、检验合格后，即可装配成组合件。装配前应进行彻底清洗，尤其要将连杆油道中的污垢清洗干净；安装活塞环时，应注意各道环的结构和安装方向。
五、操作方法（以东风EQ6100—1型发动机为例）
1.组装
步骤1 将活塞置于水中，加热到70～80℃后取出，擦拭干净。
步骤2 在座孔和活塞销上涂上一层薄薄的机油，用大拇指把活塞销推入座孔，并迅速通过连杆小头衬套孔，直至另一侧销座孔的锁环槽边。
步骤3 装上活塞销两边的锁环。对于有磨损台阶的锁环，应予以更换。
2.检验
步骤1 锁环嵌入环槽中的深度应大于或等于锁环直径的2/3，锁环与活塞销两端有0.10～0.25mm的间隙。
步骤2 东风EQ6100—1型发动机活塞顶部有一小缺口，连杆和连杆盖上均有一个小凸点，装合时，三个标记应朝着同一侧，并且应朝向前。
步骤3 检验连杆大端孔中心线和活塞中心线的垂直度。
1）将连杆大端孔装到连杆检验器的心轴上，使活塞裙部紧贴检验器平板，用塞尺测量活塞顶部边缘与平板间的间隙，如图3-145所示。
2）翻转180°，重新测量一次。两次测量值之差值即为垂直度误差。垂直度值不得大于0.08mm，达不到要求时，应找出原因，重新校正后再组装。
3.安装活塞环
安装时应注意以下几个问题：
1）活塞环内缘阶梯形环槽应向上，外缘阶梯形环槽应向下。
2）为了避免可燃混合气从活塞环的开口间隙漏出，装配时应将环的对口方向互相错开。
3）装配油环时，先装衬环，后装刮片环（见图3-146），上、下刮片环开口应错开180°。

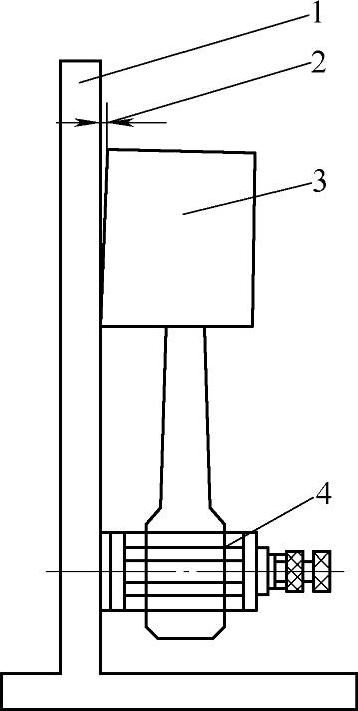

图3-145 活塞连杆组装后垂直度的检验
1—平板主体 2—间隙（≤0.3mm） 3—活塞连杆组 4—可调定位心轴
图3-146 油环的安装方法
1—衬环 2、3—刮片环 4—刮片环端部
4）活塞环装入活塞后，环上应涂抹机油。
