一、鉴定题目 检测霍尔式信号传感器

二、鉴定重点

霍尔式信号传感器的检测方法。

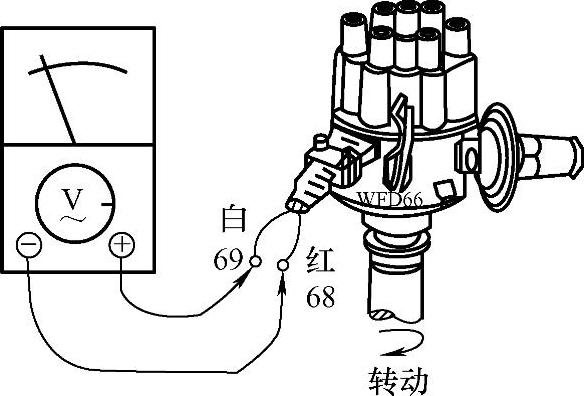

图3-159 信号传感器输出信号的检测

三、鉴定准备工作

装有霍尔式信号传感器的发动机一台，万用表一块，常用拆装工具一套。

四、技术标准

详见具体操作步骤。

五、操作方法

步骤1 霍尔信号电压的检测。打开点火开关，转动分电器转子，用万用表电压档检测霍尔式信号传感器“绿白”与“棕白”线端或点火控制器3、6端子上的电压，如图3-160所示。当叶片离开气隙时，电压表读数应小于0.4V，当叶片进入气隙时，电压表读数应大于9V，否则说明传感器已损坏。

步骤2 模拟信号。打开分电器盖，转动曲轴，使分电器触发叶片不在气隙中。接通点火开关，将螺钉旋具或钢片在霍尔传感器的气隙中轻轻地插入和拔出，模拟触发叶轮叶片在气隙中的动作。

若此时跳火器跳火，说明霍尔传感器、点火控制器、点火线圈及连接导线性能良好；若跳火器不跳火，在点火线圈、点火控制器及连接导线良好的前提下，说明霍尔传感器有故障或损坏，应更换。

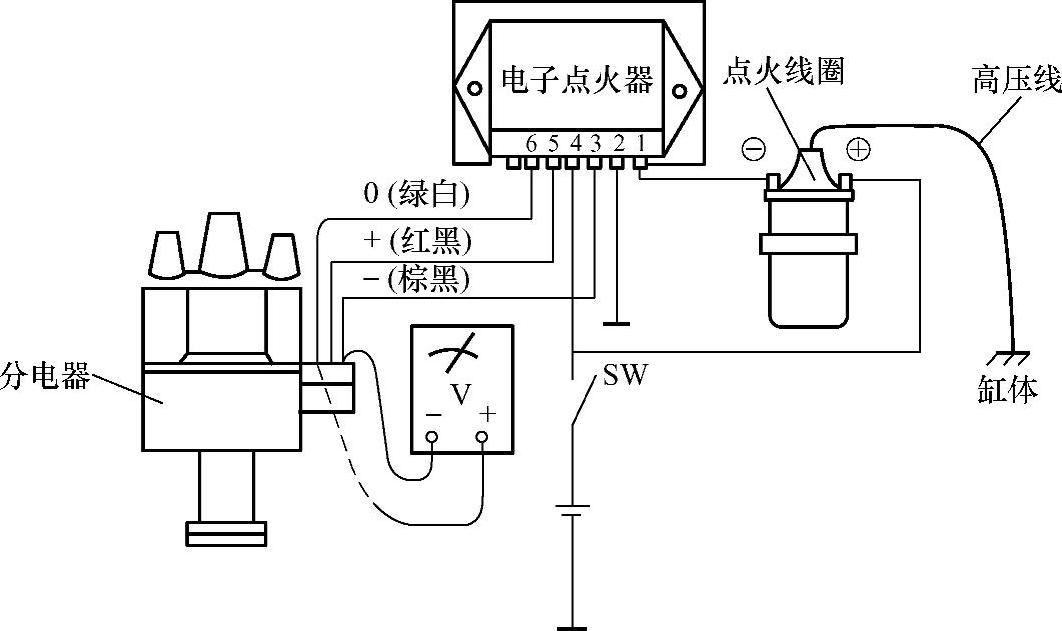

图3-160 霍尔信号电压的检测
